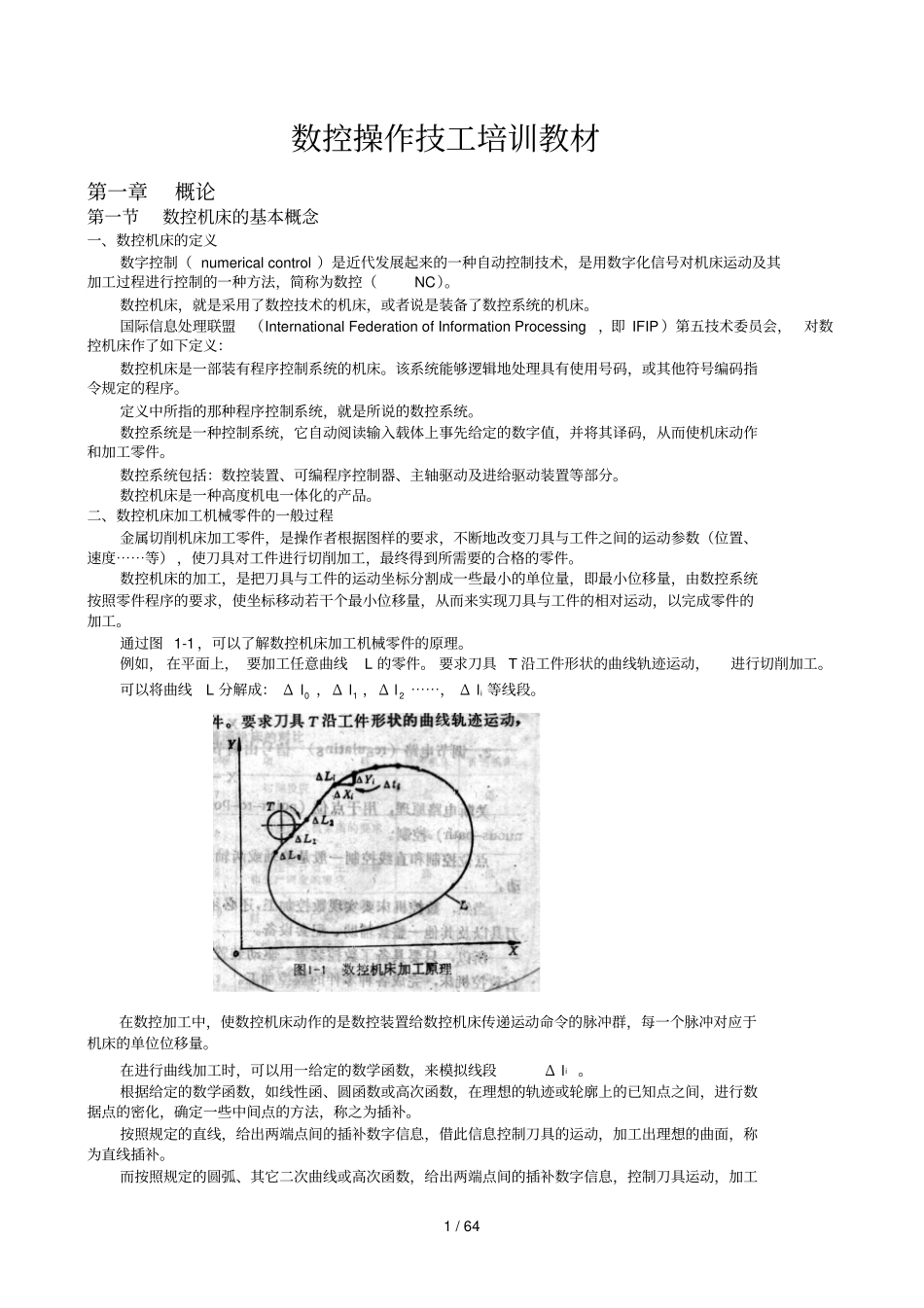

1 / 64 数控操作技工培训教材第一章概论第一节数控机床的基本概念一、数控机床的定义数字控制（ numerical control ）是近代发展起来的一种自动控制技术，是用数字化信号对机床运动及其加工过程进行控制的一种方法，简称为数控（NC）。数控机床，就是采用了数控技术的机床，或者说是装备了数控系统的机床。国际信息处理联盟（International Federation of Information Processing，即 IFIP ）第五技术委员会，对数控机床作了如下定义：数控机床是一部装有程序控制系统的机床。该系统能够逻辑地处理具有使用号码，或其他符号编码指令规定的程序。定义中所指的那种程序控制系统，就是所说的数控系统。数控系统是一种控制系统，它自动阅读输入载体上事先给定的数字值，并将其译码，从而使机床动作和加工零件。数控系统包括：数控装置、可编程序控制器、主轴驱动及进给驱动装置等部分。数控机床是一种高度机电一体化的产品。二、数控机床加工机械零件的一般过程金属切削机床加工零件，是操作者根据图样的要求，不断地改变刀具与工件之间的运动参数（位置、速度⋯⋯等） ，使刀具对工件进行切削加工，最终得到所需要的合格的零件。数控机床的加工，是把刀具与工件的运动坐标分割成一些最小的单位量，即最小位移量，由数控系统按照零件程序的要求，使坐标移动若干个最小位移量，从而来实现刀具与工件的相对运动，以完成零件的加工。通过图 1-1 ，可以了解数控机床加工机械零件的原理。例如， 在平面上， 要加工任意曲线L 的零件。 要求刀具 T 沿工件形状的曲线轨迹运动，进行切削加工。可以将曲线L 分解成： Δ l0 ，Δ l1 ，Δ l 2 ⋯⋯， Δ li 等线段。在数控加工中，使数控机床动作的是数控装置给数控机床传递运动命令的脉冲群，每一个脉冲对应于机床的单位位移量。在进行曲线加工时，可以用一给定的数学函数，来模拟线段Δ li 。根据给定的数学函数，如线性函、圆函数或高次函数，在理想的轨迹或轮廓上的已知点之间，进行数据点的密化，确定一些中间点的方法，称之为插补。按照规定的直线，给出两端点间的插补数字信息，借此信息控制刀具的运动，加工出理想的曲面，称为直线插补。而按照规定的圆弧、其它二次曲线或高次函数，给出两端点间的插补数字信息，控制刀具运动，加工2 / 64 出理想的曲面，则称为圆弧插补、二次曲线插补（如抛物线插补）或高次函数插补（如螺旋线插补）等。处理这些插补的算法，称之...
