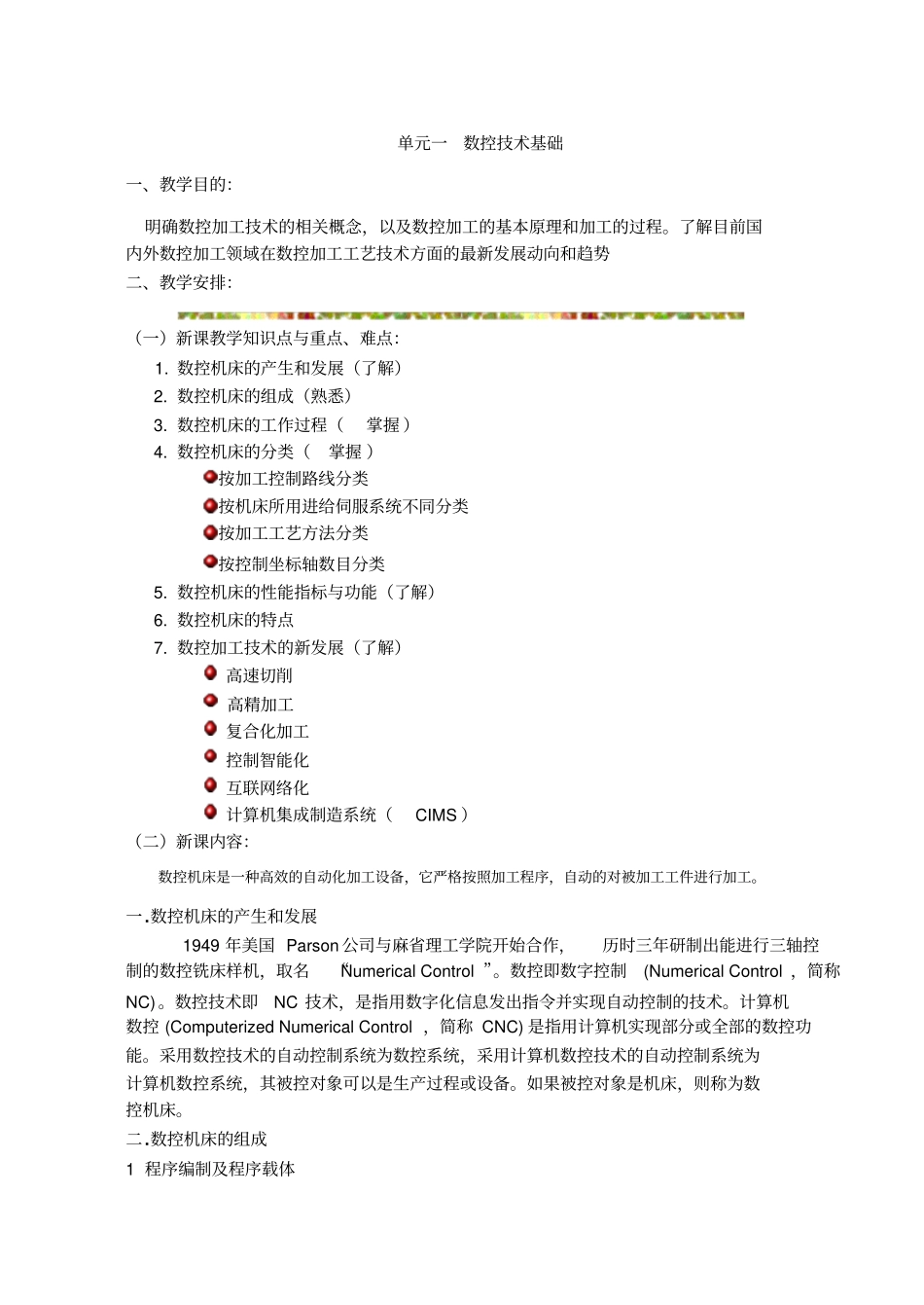

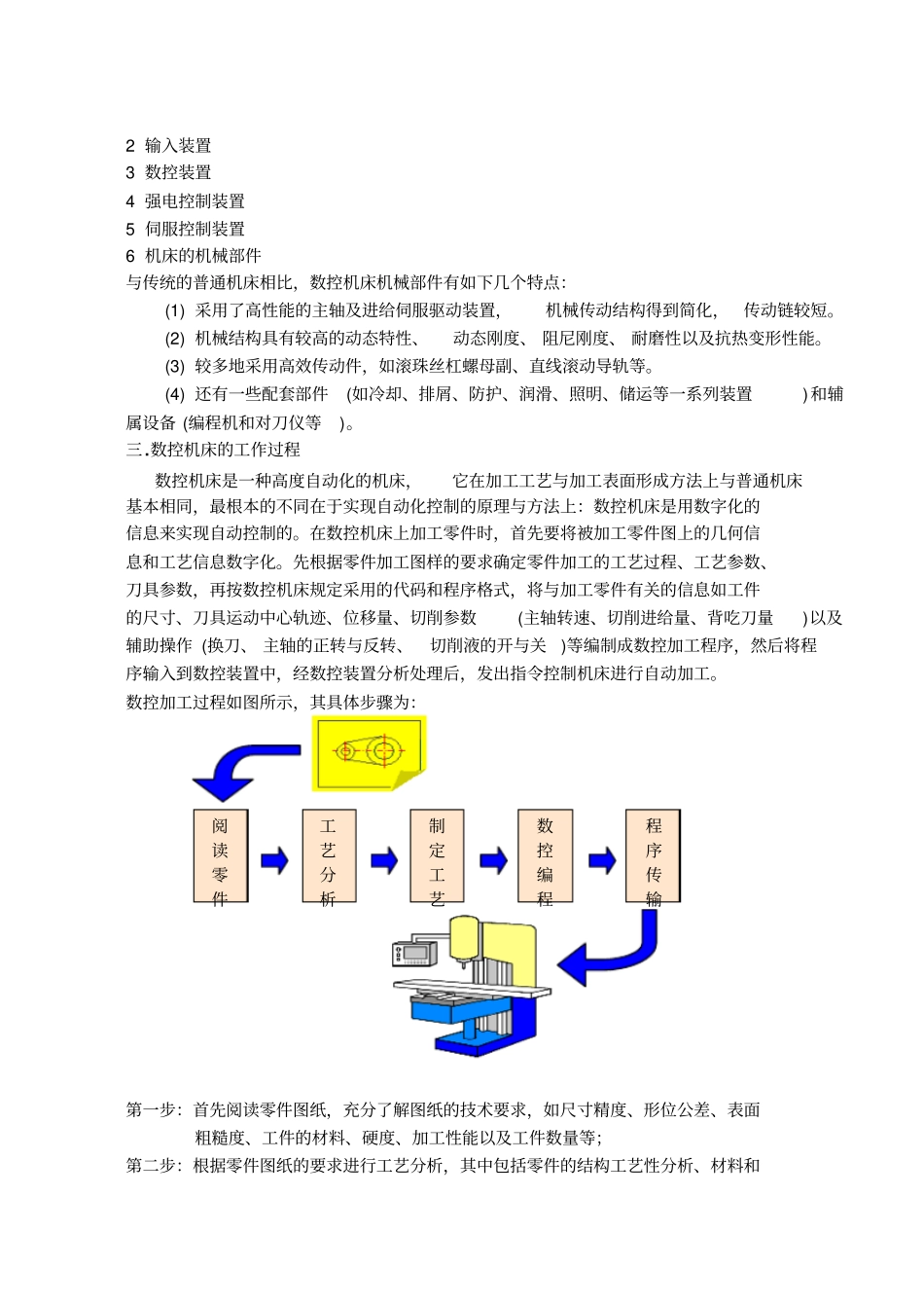

单元一数控技术基础一、教学目的：明确数控加工技术的相关概念，以及数控加工的基本原理和加工的过程。了解目前国内外数控加工领域在数控加工工艺技术方面的最新发展动向和趋势二、教学安排：（一）新课教学知识点与重点、难点：1. 数控机床的产生和发展（了解）2. 数控机床的组成（熟悉）3. 数控机床的工作过程（掌握 ）4. 数控机床的分类（掌握 ）按加工控制路线分类按机床所用进给伺服系统不同分类按加工工艺方法分类按控制坐标轴数目分类5. 数控机床的性能指标与功能（了解）6. 数控机床的特点7. 数控加工技术的新发展（了解）高速切削高精加工复合化加工控制智能化互联网络化计算机集成制造系统（CIMS ）（二）新课内容：数控机床是一种高效的自动化加工设备，它严格按照加工程序，自动的对被加工工件进行加工。一.数控机床的产生和发展1949 年美国 Parson 公司与麻省理工学院开始合作，历时三年研制出能进行三轴控制的数控铣床样机，取名“Numerical Control ”。数控即数字控制(Numerical Control ，简称NC) 。数控技术即NC 技术，是指用数字化信息发出指令并实现自动控制的技术。计算机数控 (Computerized Numerical Control ，简称 CNC) 是指用计算机实现部分或全部的数控功能。采用数控技术的自动控制系统为数控系统，采用计算机数控技术的自动控制系统为计算机数控系统，其被控对象可以是生产过程或设备。如果被控对象是机床，则称为数控机床。二.数控机床的组成1 程序编制及程序载体2 输入装置3 数控装置4 强电控制装置5 伺服控制装置6 机床的机械部件与传统的普通机床相比，数控机床机械部件有如下几个特点：(1) 采用了高性能的主轴及进给伺服驱动装置，机械传动结构得到简化，传动链较短。(2) 机械结构具有较高的动态特性、动态刚度、 阻尼刚度、 耐磨性以及抗热变形性能。(3) 较多地采用高效传动件，如滚珠丝杠螺母副、直线滚动导轨等。(4) 还有一些配套部件(如冷却、排屑、防护、润滑、照明、储运等一系列装置)和辅属设备 (编程机和对刀仪等)。三.数控机床的工作过程数控机床是一种高度自动化的机床，它在加工工艺与加工表面形成方法上与普通机床基本相同，最根本的不同在于实现自动化控制的原理与方法上：数控机床是用数字化的信息来实现自动控制的。在数控机床上加工零件时，首先要将被加工零件图上的几何信息和工艺信息数字化。先根据零件加工图样的要求确定零件加工的工艺过程、工艺参...
