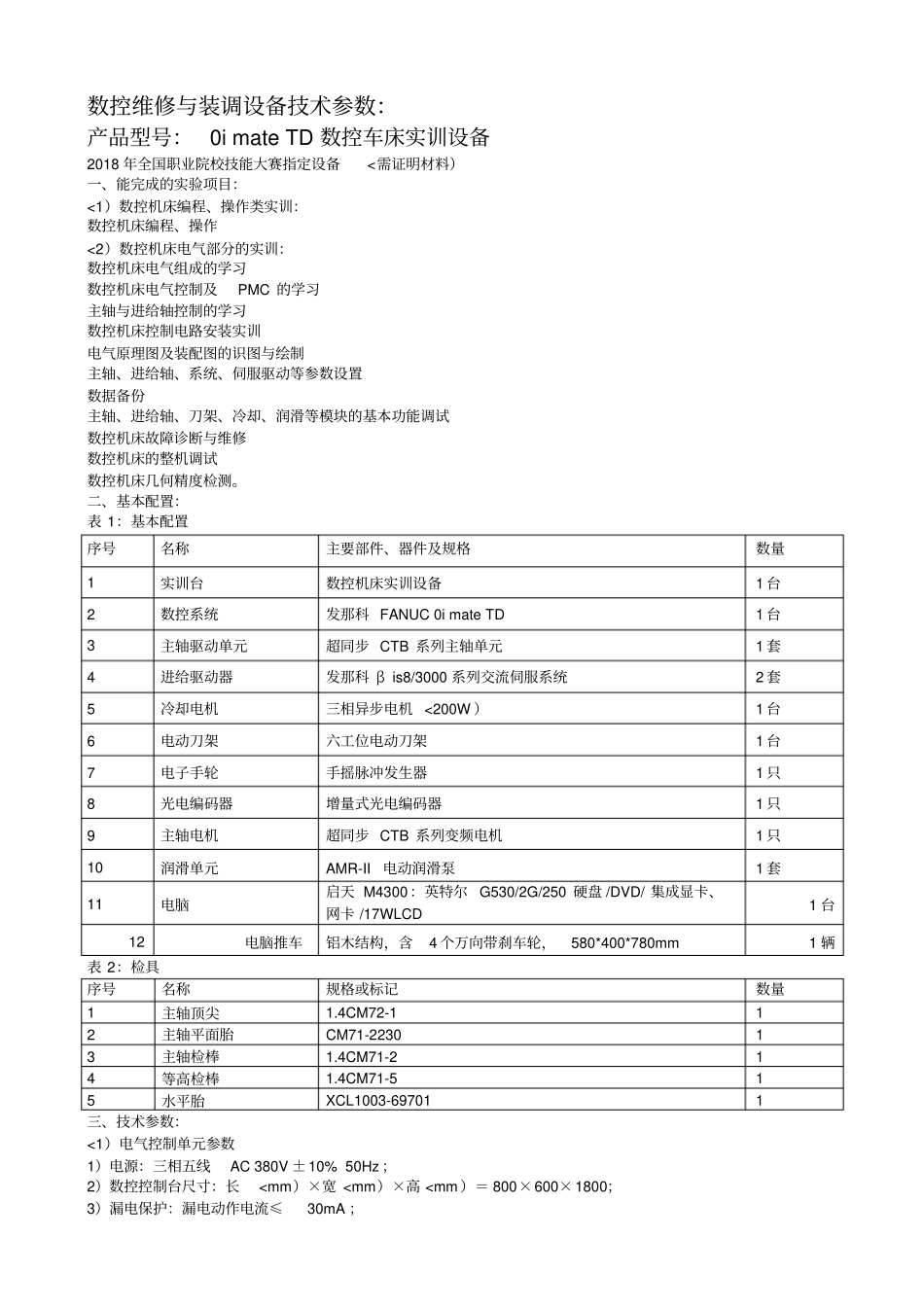

数控维修与装调设备技术参数：产品型号： 0i mate TD 数控车床实训设备2018 年全国职业院校技能大赛指定设备<需证明材料）一、能完成的实验项目：<1）数控机床编程、操作类实训：数控机床编程、操作<2）数控机床电气部分的实训：数控机床电气组成的学习数控机床电气控制及PMC 的学习主轴与进给轴控制的学习数控机床控制电路安装实训电气原理图及装配图的识图与绘制主轴、进给轴、系统、伺服驱动等参数设置数据备份主轴、进给轴、刀架、冷却、润滑等模块的基本功能调试数控机床故障诊断与维修数控机床的整机调试数控机床几何精度检测。二、基本配置：表 1：基本配置序号名称主要部件、器件及规格数量1 实训台数控机床实训设备1 台2 数控系统发那科 FANUC 0i mate TD 1 台3 主轴驱动单元超同步 CTB 系列主轴单元1 套4 进给驱动器发那科 β is8/3000 系列交流伺服系统2 套5 冷却电机三相异步电机 <200W ）1 台6 电动刀架六工位电动刀架1 台7 电子手轮手摇脉冲发生器1 只8 光电编码器增量式光电编码器1 只9 主轴电机超同步 CTB 系列变频电机1 只10 润滑单元AMR-II电动润滑泵1 套11 电脑启天 M4300：英特尔 G530/2G/250 硬盘 /DVD/ 集成显卡、网卡 /17WLCD 1 台12电脑推车铝木结构，含4 个万向带刹车轮，580*400*780mm 1 辆表 2：检具序号名称规格或标记数量1 主轴顶尖1.4CM72-1 1 2 主轴平面胎CM71-2230 1 3 主轴检棒1.4CM71-2 1 4 等高检棒1.4CM71-5 1 5 水平胎XCL1003-69701 1 三、技术参数：<1）电气控制单元参数1）电源：三相五线 AC 380V ±10% 50Hz ；2）数控控制台尺寸：长
