数控编程电子教学导案VIP免费

数控编程电子教学导案_第1页
1/50
数控编程电子教学导案_第2页
2/50
数控编程电子教学导案_第3页
3/50

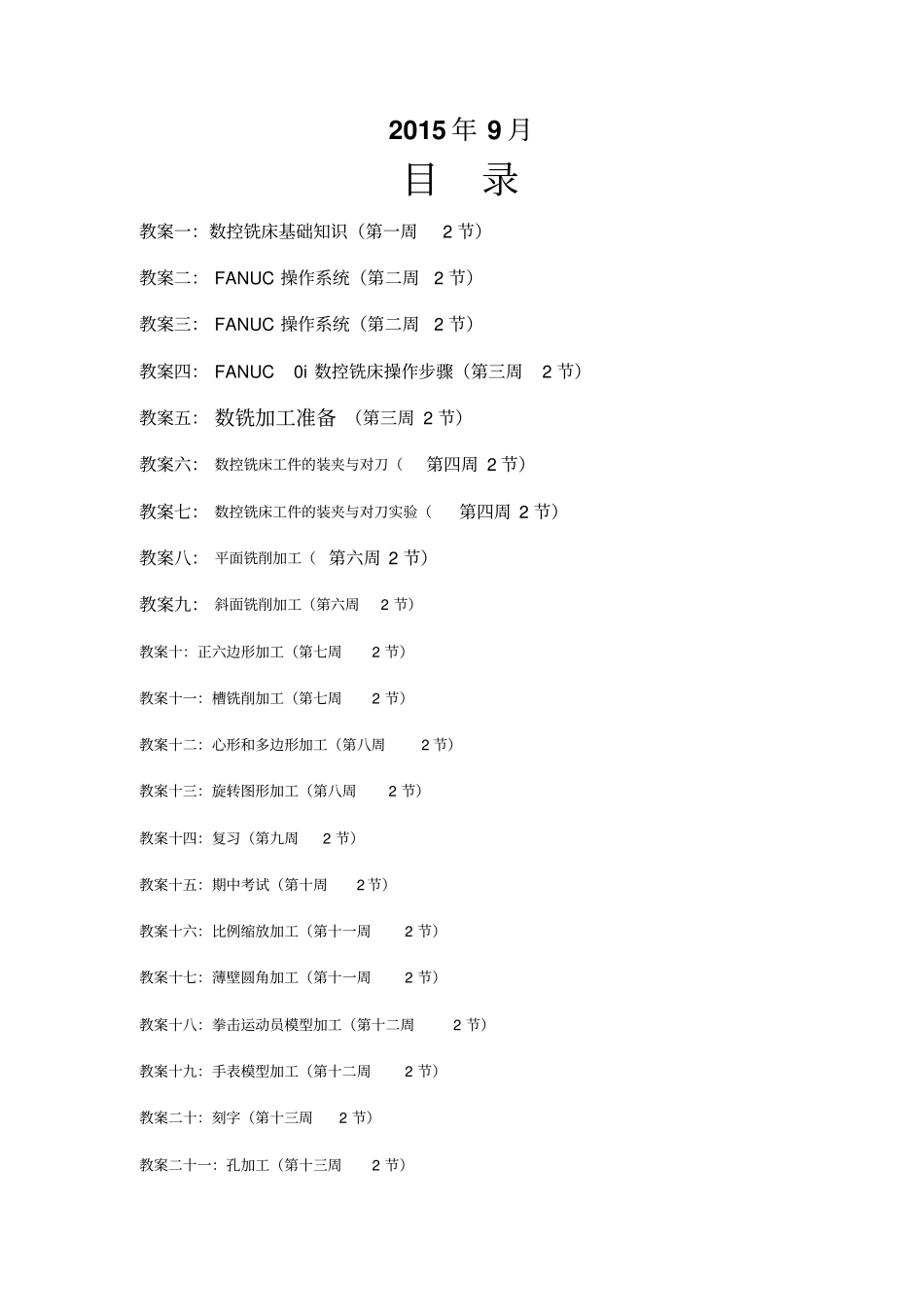

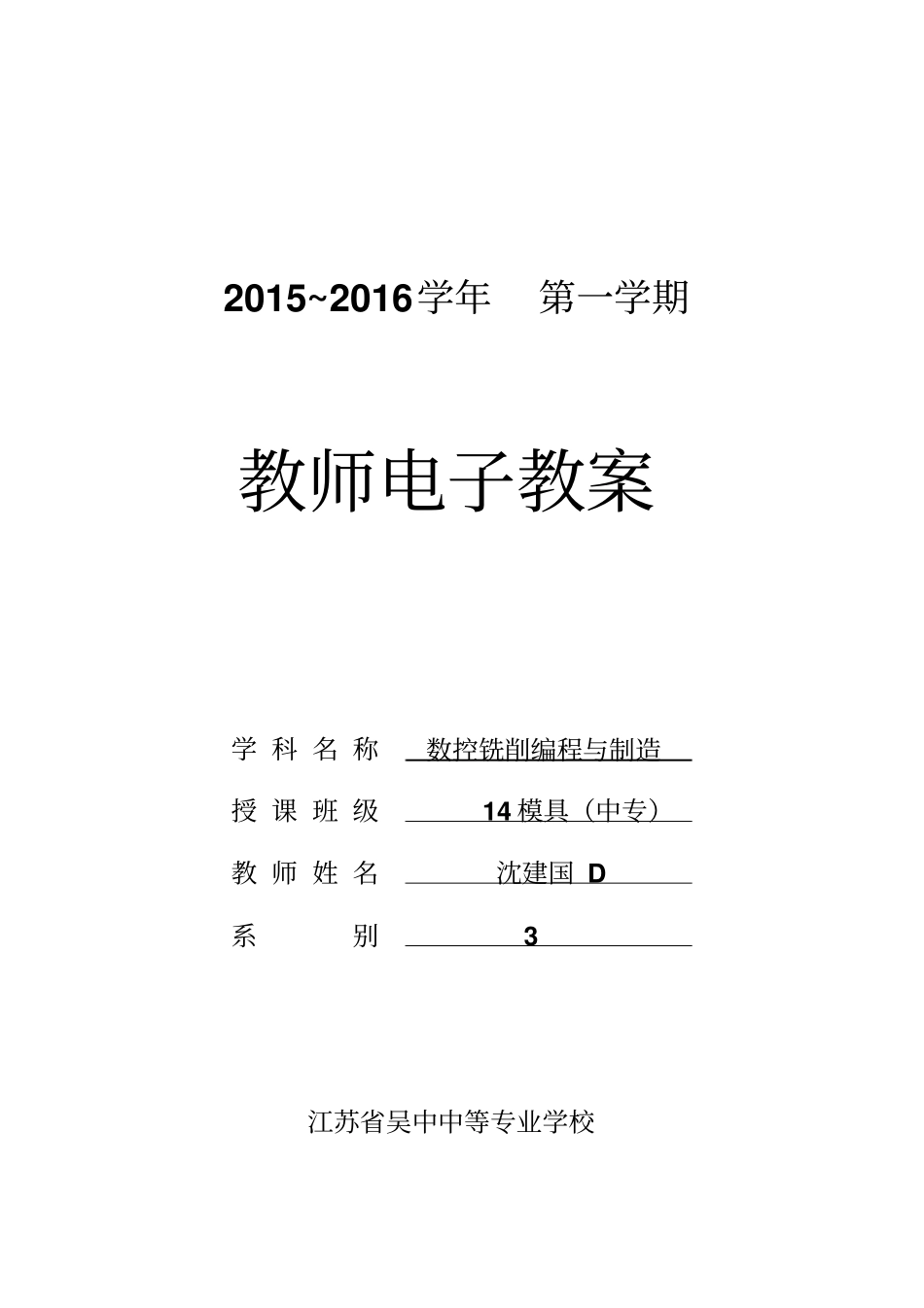

2015~2016学年第一学期教师电子教案学 科 名 称数控铣削编程与制造授 课 班 级14 模具(中专)教 师 姓 名沈建国 D 系别3 江苏省吴中中等专业学校2015 年 9 月目录教案一:数控铣床基础知识(第一周2 节)教案二: FANUC 操作系统(第二周2 节)教案三: FANUC 操作系统(第二周2 节)教案四: FANUC 0i 数控铣床操作步骤(第三周2 节)教案五: 数铣加工准备 (第三周 2 节)教案六: 数控铣床工件的装夹与对刀(第四周 2 节)教案七: 数控铣床工件的装夹与对刀实验(第四周 2 节)教案八: 平面铣削加工( 第六周 2 节)教案九: 斜面铣削加工(第六周2 节)教案十:正六边形加工(第七周2 节)教案十一:槽铣削加工(第七周2 节)教案十二:心形和多边形加工(第八周2 节)教案十三:旋转图形加工(第八周2 节)教案十四:复习(第九周2 节)教案十五:期中考试(第十周2 节)教案十六:比例缩放加工(第十一周2 节)教案十七:薄壁圆角加工(第十一周2 节)教案十八:拳击运动员模型加工(第十二周2 节)教案十九:手表模型加工(第十二周2 节)教案二十:刻字(第十三周2 节)教案二十一:孔加工(第十三周2 节)教案二十二:倒斜角工件加工(第十四周2 节)教案二十三:矩形牙嵌式离合器加工(第十四周2 节)教案二十三:太极图形凸凹镜像配合加工教案序号1 授课班级14 模具(中专)授课地点A3407 课时安排2 课题数控铣床基础知识教学目标1、了解数控铣床种类。2、了解数控铣床组成。3、了解数控铣床的特点。了解数控铣床的应用场合。教学重点数控铣床种类。数控铣床组成教学难点数控铣床组成课前准备参观数控铣床教法教具多媒体教学设计教学过程教学内容师生活动设计思路导入新课:讲授新课: 1、数控铣床数控铣床是主要采用铣削方式加工工件的数控机床, 能完成各种平面、 沟槽、螺旋槽、成型表面、平面曲线和空间曲线等复杂型面的加工。2、数控铣床种类数控铣床的分类方法很多,这里介绍常见的两种。(1)按主轴的布置形式及机床的布局特点分类1)立式数控铣床。2)卧式数控铣床。3)立卧两用式数控铣床。(2)按数控铣床构造分类1)工作台升降式数控铣床。2)主轴头升降式数控铣床。3)龙门式数控铣床。3、数控机床组成和工作原理(1)数控机床组成数控机床一般由输入输出设备、CNC装置(或称 CNC单元)、伺服单元、驱动装置(或称执行机构)、可编程控制器PLC 及电气控制...
