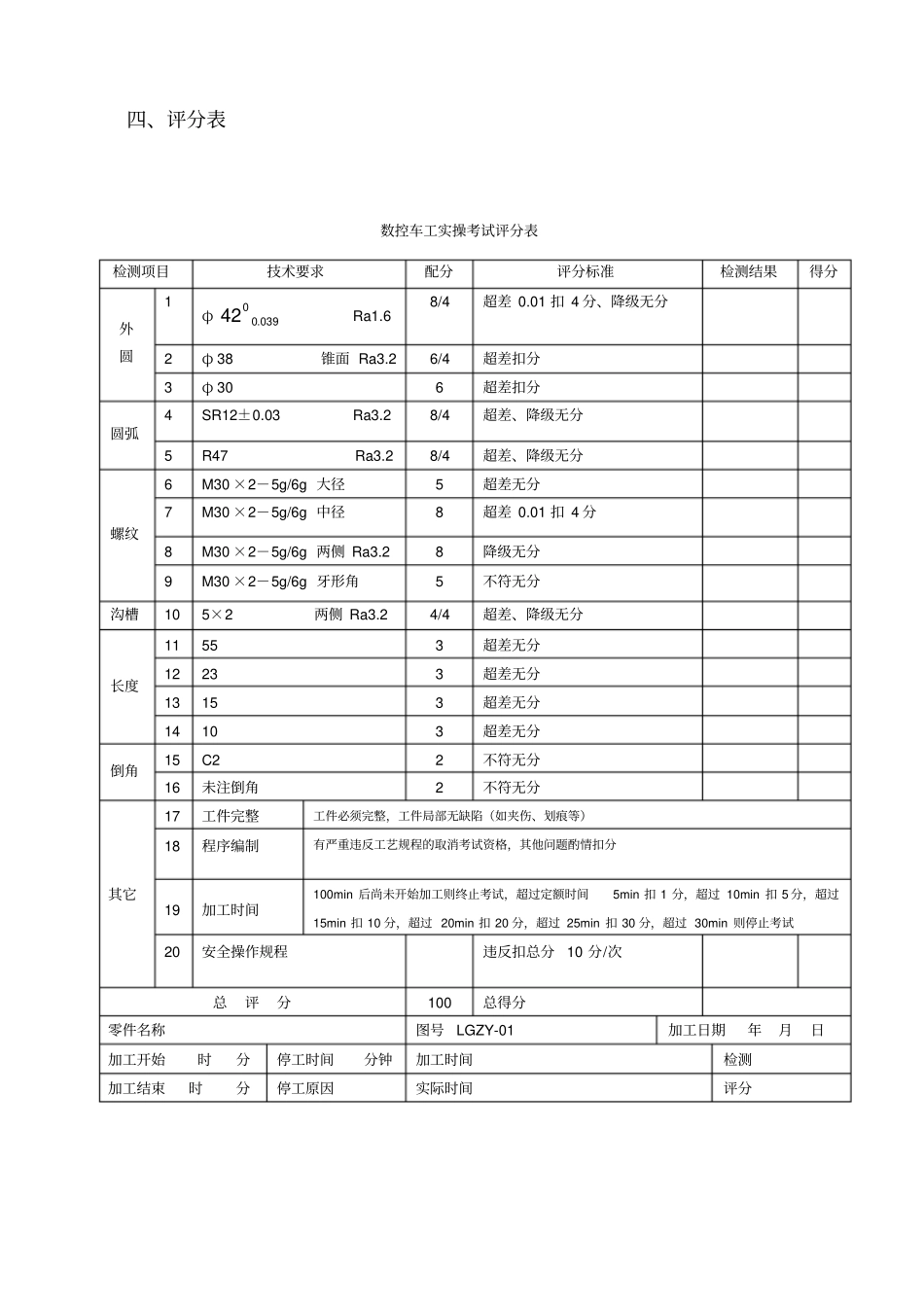

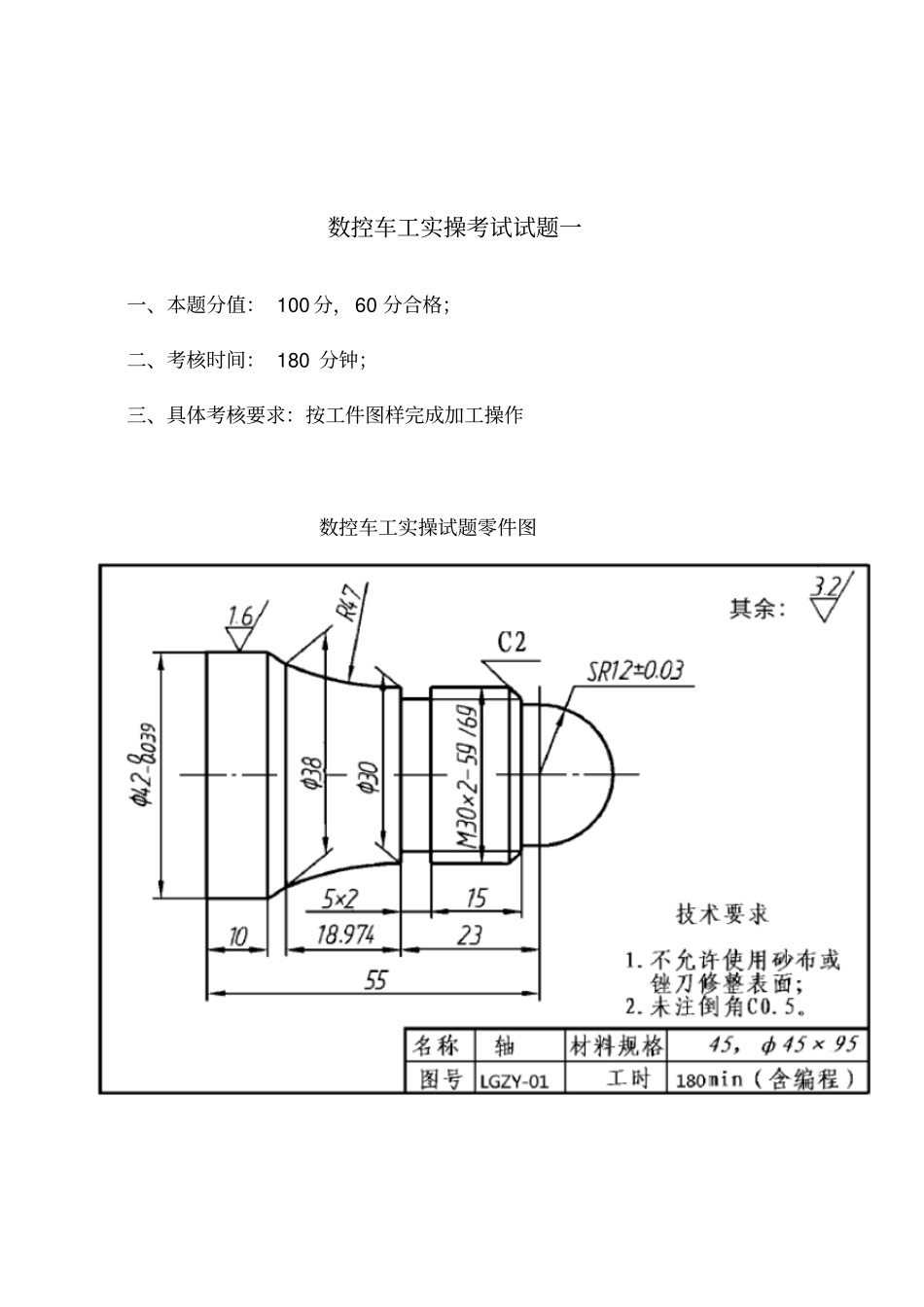

数控车工实操考试试题一一、本题分值: 100 分,60 分合格;二、考核时间: 180 分钟;三、具体考核要求:按工件图样完成加工操作数控车工实操试题零件图四、评分表数控车工实操考试评分表检测项目技术要求配分评分标准检测结果得分外圆1 φ0039.042Ra1.6 8/4超差 0.01 扣 4 分、降级无分2 φ 38 锥面 Ra3.2 6/4超差扣分3 φ 30 6超差扣分圆弧4 SR12±0.03 Ra3.2 8/4超差、降级无分5 R47 Ra3.2 8/4 超差、降级无分螺纹6 M30 ×2-5g/6g 大径5超差无分7 M30 ×2-5g/6g 中径8 超差 0.01 扣 4 分8 M30 ×2-5g/6g 两侧 Ra3.2 8 降级无分9 M30 ×2-5g/6g 牙形角5 不符无分沟槽10 5×2 两侧 Ra3.2 4/4 超差、降级无分长度11 55 3 超差无分12 23 3 超差无分13 15 3 超差无分14 10 3 超差无分倒角15 C2 2 不符无分16 未注倒角2 不符无分其它17 工件完整工件必须完整,工件局部无缺陷(如夹伤、划痕等)18 程序编制有严重违反工艺规程的取消考试资格,其他问题酌情扣分19 加工时间100min 后尚未开始加工则终止考试,超过定额时间5min 扣 1 分,超过 10min 扣 5 分,超过15min 扣 10 分,超过 20min 扣 20 分,超过 25min 扣 30 分,超过 30min 则停止考试20 安全操作规程违反扣总分10 分/次总评分100 总得分零件名称图号LGZY-01 加工日期年月日加工开始时分停工时间分钟加工时间检测加工结束时分停工原因实际时间评分五、工、量、刃具准备通知单数控车工实操试题工、量、刃具准备通知单序号名称规格数量备注1 千分尺0~ 25mm 1 2 千分尺25~ 50mm 1 3 游标卡尺0~ 150mm 1 4 螺纹千分尺25~ 50mm 1 5 半径规R1~ R6.5 mm 1 6 R47 mm 1 7 刀具端面车刀1 8 外圆车刀2 9 螺纹车刀 60°1 10 切槽、切断车刀1 宽 4~ 5mm,长 23mm 11 其它辅具1.垫刀片若干、油石等12 2.铜皮(厚0.2mm,宽 25mm×长 60mm)13 3.其它车工常用辅具14 材料45 钢 φ 45×95 一段15 数控车床CAK6136 16 数控系统华中数控世纪星数控车工实操考试试题二一、本题分值: 100 分,60 分为合格;二、考核时间: 180 分钟;三、具体考核要求:按工件图样完成加工操作数控车工实操试题零件图四、数控车工实操考试评分表检测项目技术要求配分评分标准检测结果得分外圆1 φ0062.042Ra1.6 6/4超差 0.01 扣 3 分、降级无...
