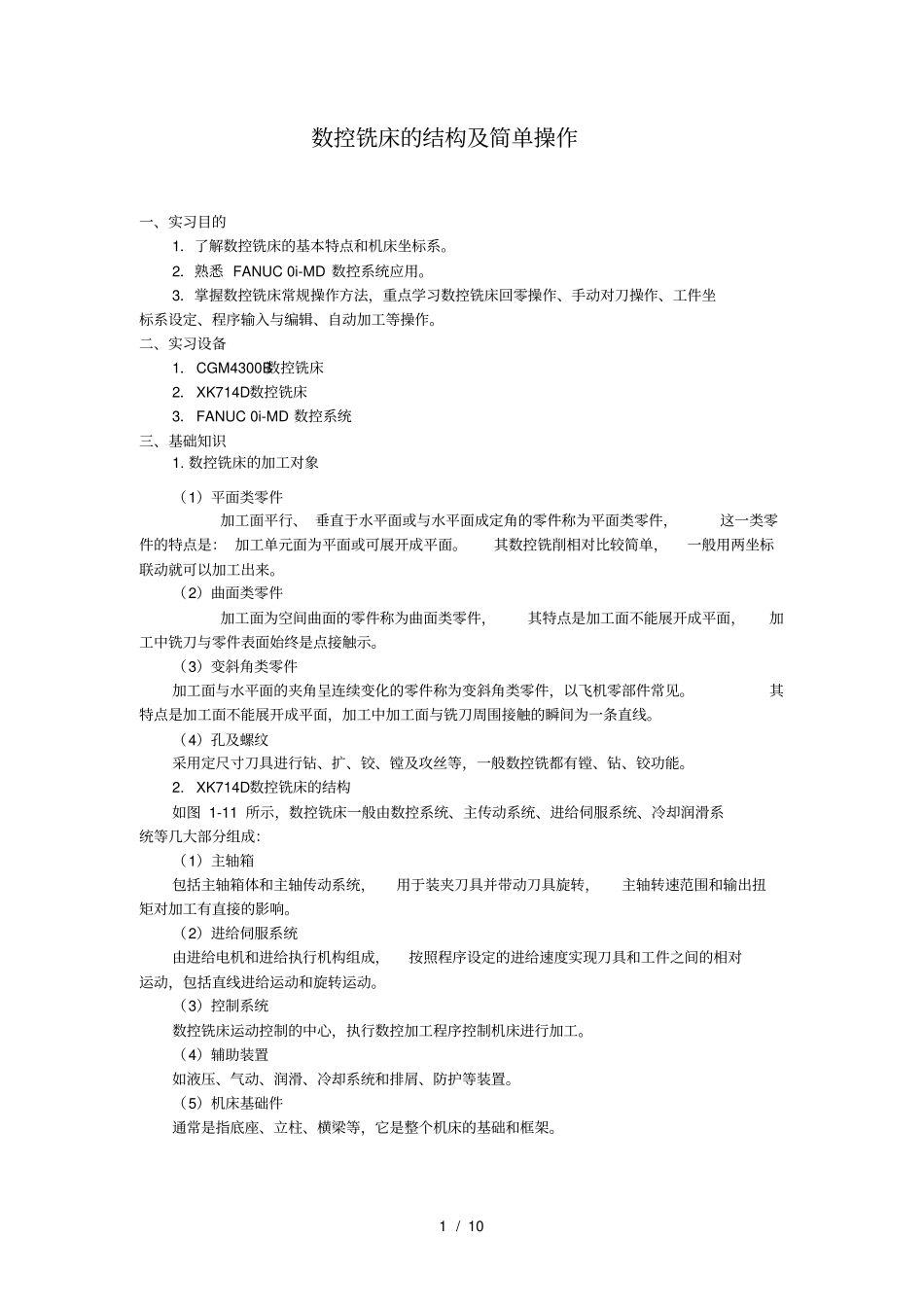

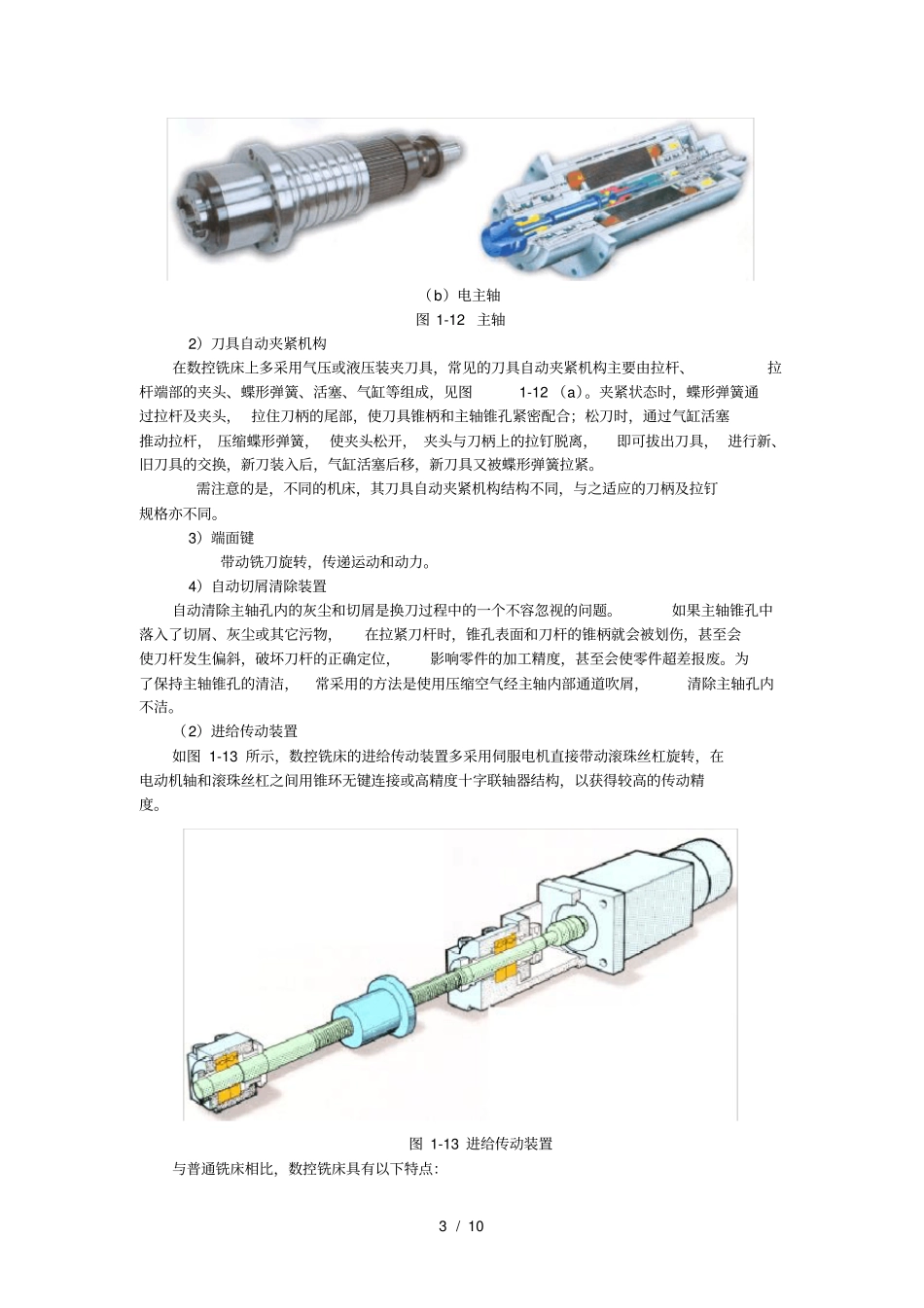

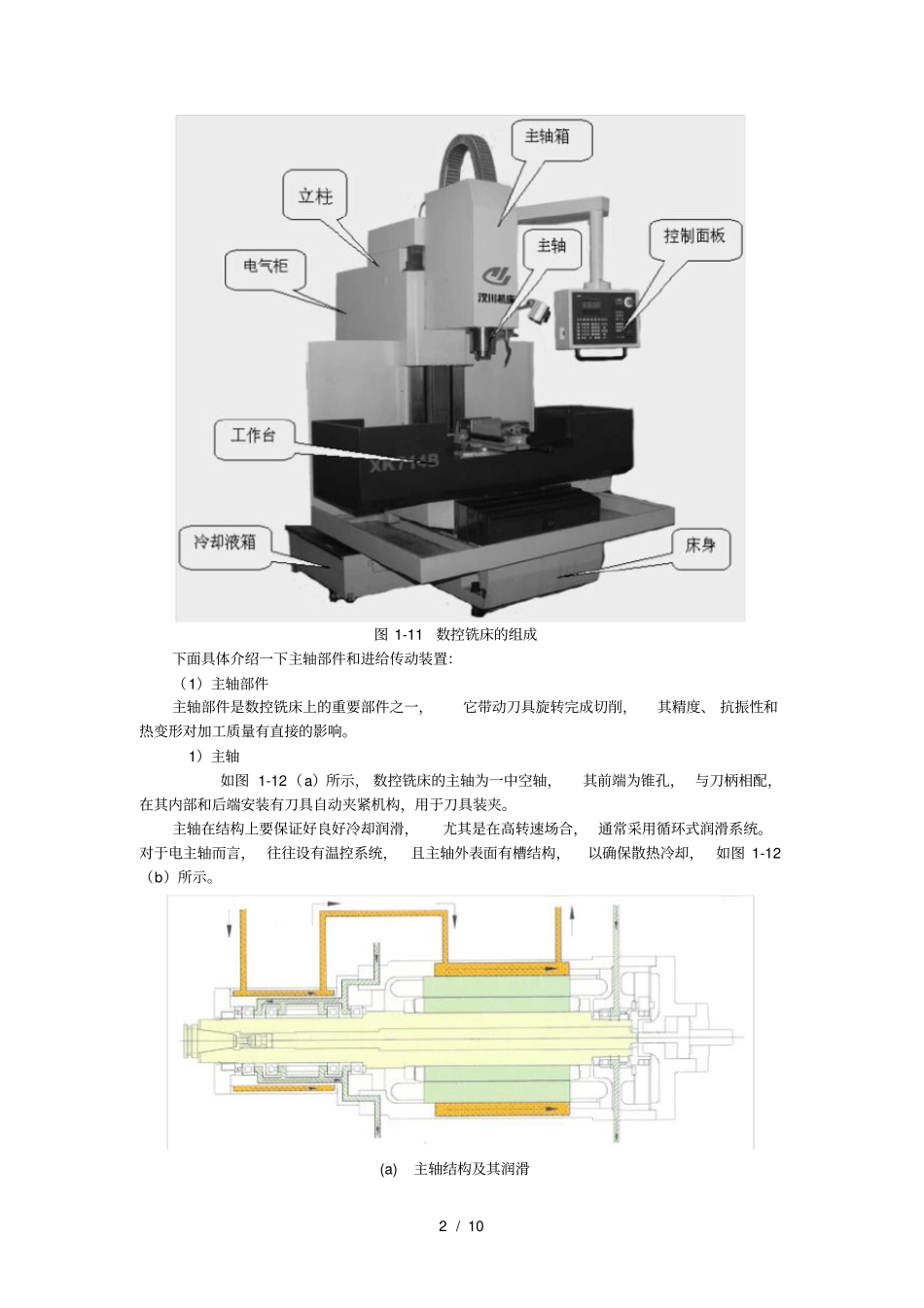

1 / 10 数控铣床的结构及简单操作一、实习目的1.了解数控铣床的基本特点和机床坐标系。2.熟悉 FANUC 0i-MD 数控系统应用。3.掌握数控铣床常规操作方法,重点学习数控铣床回零操作、手动对刀操作、工件坐标系设定、程序输入与编辑、自动加工等操作。二、实习设备1.CGM4300B数控铣床2.XK714D数控铣床3.FANUC 0i-MD 数控系统三、基础知识1. 数控铣床的加工对象(1)平面类零件加工面平行、 垂直于水平面或与水平面成定角的零件称为平面类零件,这一类零件的特点是: 加工单元面为平面或可展开成平面。其数控铣削相对比较简单,一般用两坐标联动就可以加工出来。(2)曲面类零件加工面为空间曲面的零件称为曲面类零件,其特点是加工面不能展开成平面,加工中铣刀与零件表面始终是点接触示。(3)变斜角类零件加工面与水平面的夹角呈连续变化的零件称为变斜角类零件,以飞机零部件常见。其特点是加工面不能展开成平面,加工中加工面与铣刀周围接触的瞬间为一条直线。(4)孔及螺纹采用定尺寸刀具进行钻、扩、铰、镗及攻丝等,一般数控铣都有镗、钻、铰功能。2.XK714D数控铣床的结构如图 1-11 所示,数控铣床一般由数控系统、主传动系统、进给伺服系统、冷却润滑系统等几大部分组成:(1)主轴箱包括主轴箱体和主轴传动系统,用于装夹刀具并带动刀具旋转,主轴转速范围和输出扭矩对加工有直接的影响。(2)进给伺服系统由进给电机和进给执行机构组成,按照程序设定的进给速度实现刀具和工件之间的相对运动,包括直线进给运动和旋转运动。(3)控制系统数控铣床运动控制的中心,执行数控加工程序控制机床进行加工。(4)辅助装置如液压、气动、润滑、冷却系统和排屑、防护等装置。(5)机床基础件通常是指底座、立柱、横梁等,它是整个机床的基础和框架。2 / 10 图 1-11 数控铣床的组成下面具体介绍一下主轴部件和进给传动装置:(1)主轴部件主轴部件是数控铣床上的重要部件之一,它带动刀具旋转完成切削,其精度、 抗振性和热变形对加工质量有直接的影响。1)主轴如图 1-12(a)所示, 数控铣床的主轴为一中空轴,其前端为锥孔, 与刀柄相配,在其内部和后端安装有刀具自动夹紧机构,用于刀具装夹。主轴在结构上要保证好良好冷却润滑,尤其是在高转速场合, 通常采用循环式润滑系统。对于电主轴而言, 往往设有温控系统,且主轴外表面有槽结构,以确保散热冷却,如图 1-12(b)所示。(a) 主轴结构及其润滑3 / 10 (b...
