数控铣床编程与操作电子教学导案正式电子教学导案VIP免费

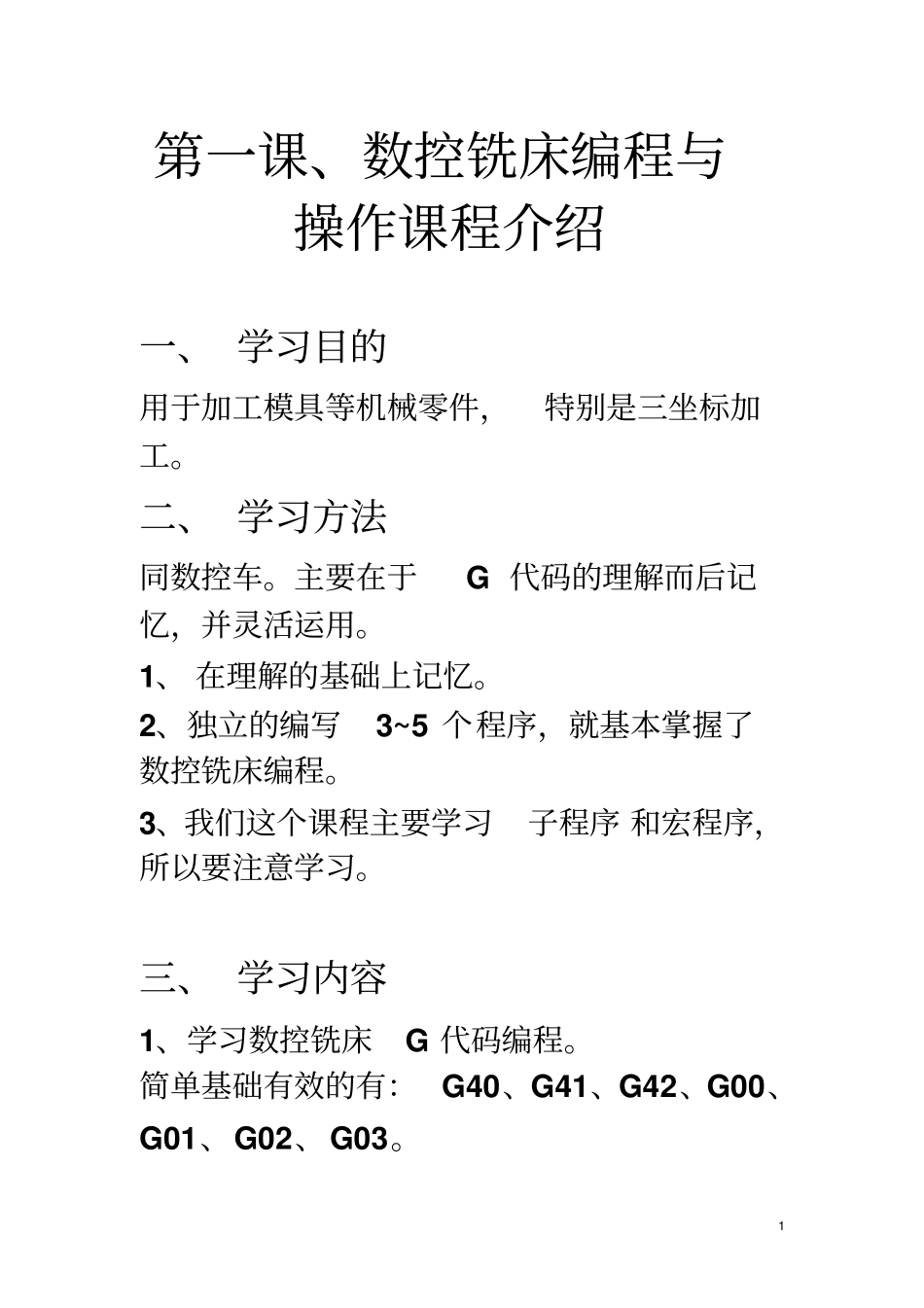

数控铣床编程与操作电子教学导案正式电子教学导案_第1页
1/50

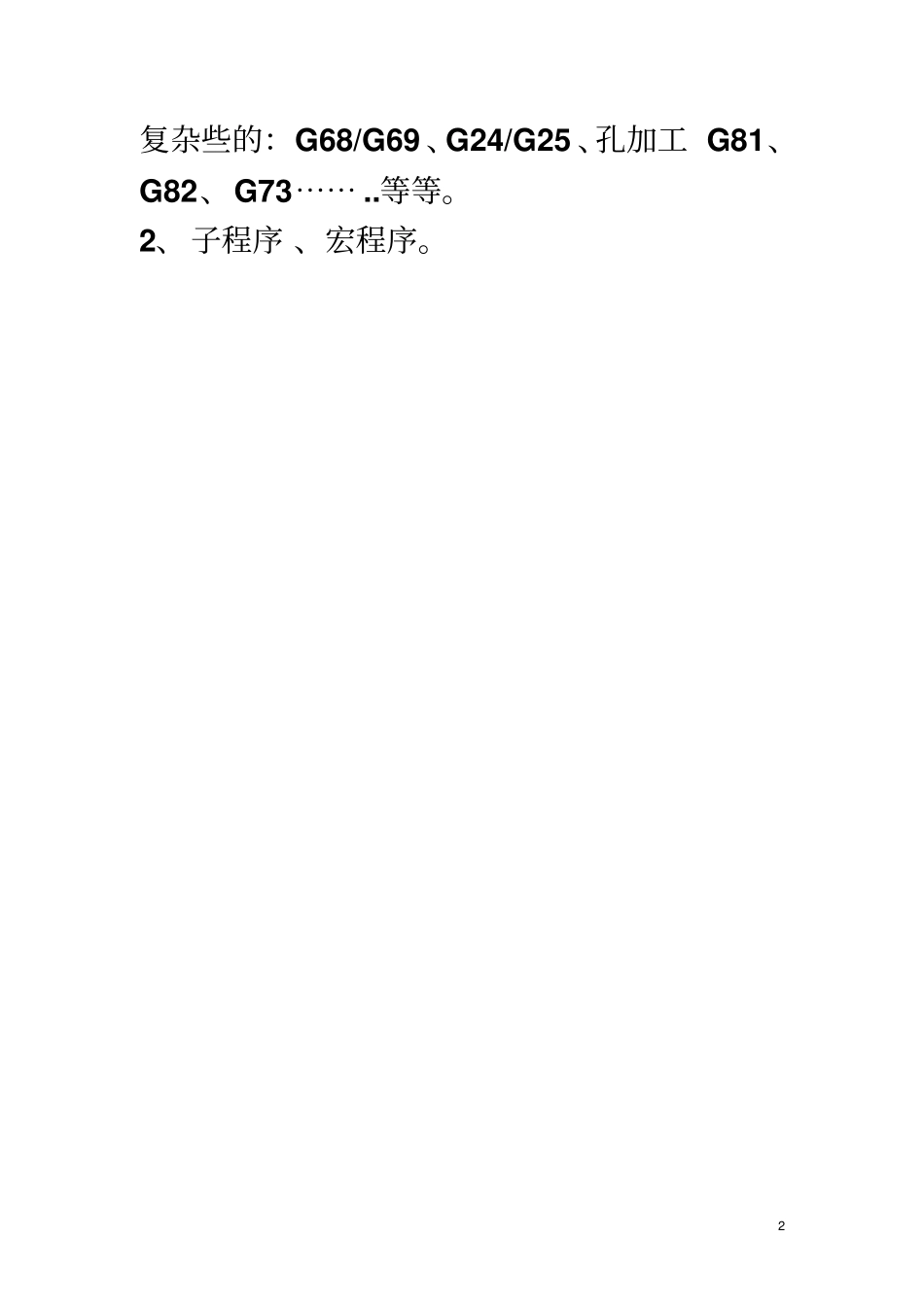

数控铣床编程与操作电子教学导案正式电子教学导案_第2页
2/50

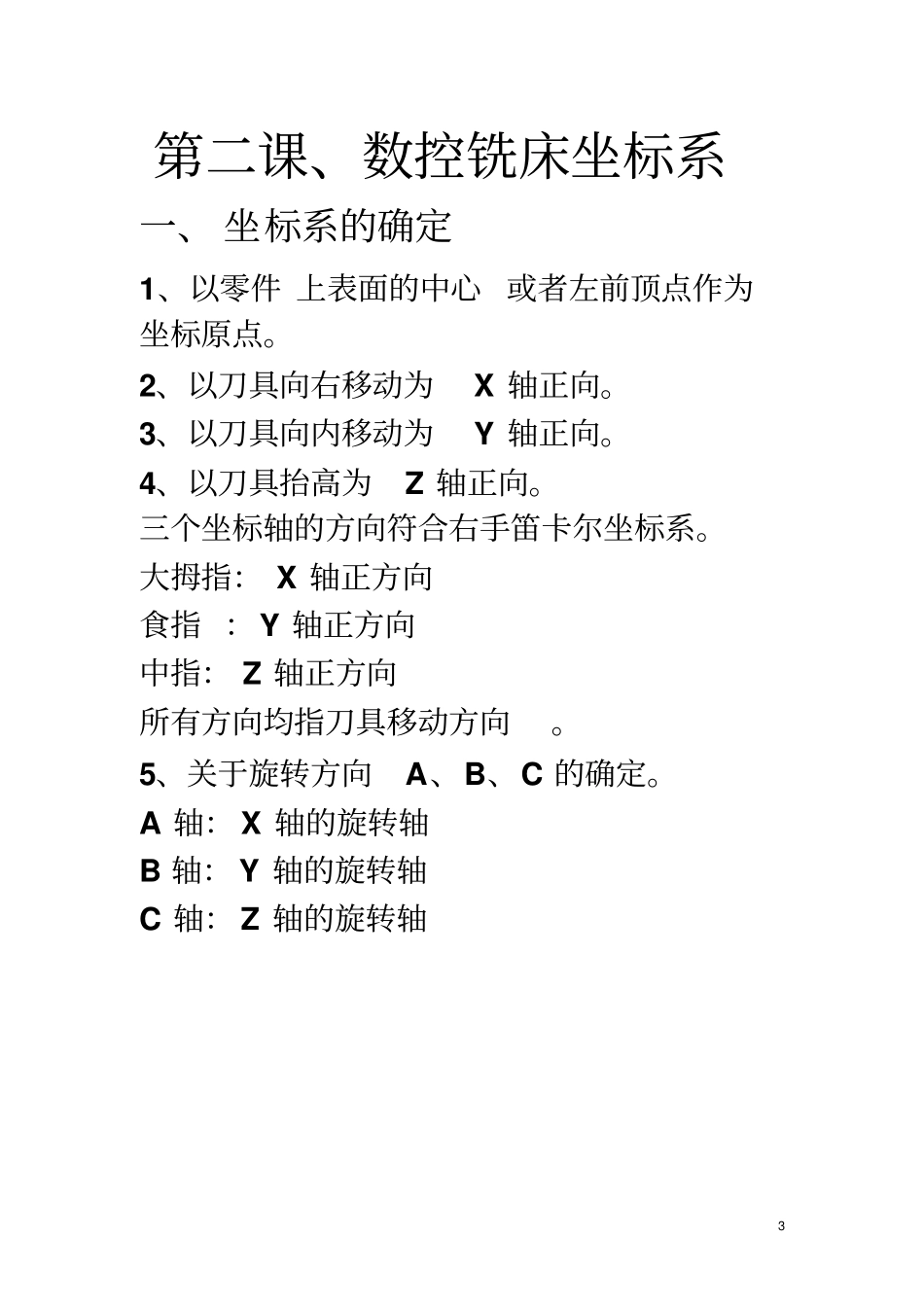

数控铣床编程与操作电子教学导案正式电子教学导案_第3页
3/50
1 第一课、数控铣床编程与操作课程介绍一、 学习目的用于加工模具等机械零件,特别是三坐标加工。二、 学习方法同数控车。主要在于G 代码的理解而后记忆,并灵活运用。1、 在理解的基础上记忆。2、独立的编写3~5 个程序,就基本掌握了数控铣床编程。3、我们这个课程主要学习子程序 和宏程序,所以要注意学习。三、 学习内容1、学习数控铣床G 代码编程。简单基础有效的有: G40、G41、G42、G00、G01、G02、G03。2 复杂些的:G68/G69 、G24/G25 、孔加工 G81、G82、G73⋯⋯ ..等等。2、子程序 、宏程序。3 第二课、数控铣床坐标系一、 坐标系的确定1、以零件 上表面的中心或者左前顶点作为坐标原点。2、以刀具向右移动为X 轴正向。3、以刀具向内移动为Y 轴正向。4、以刀具抬高为Z 轴正向。三个坐标轴的方向符合右手笛卡尔坐标系。大拇指: X 轴正方向食指 :Y 轴正方向中指: Z 轴正方向所有方向均指刀具移动方向。5、关于旋转方向A、B、C 的确定。A 轴: X 轴的旋转轴B 轴: Y 轴的旋转轴C 轴: Z 轴的旋转轴4 二、 坐标值的确定举例1、建立工件坐标系2、确定工件节点 (在俯视图上找 ) 3、确定节点坐标值三、 确定零件节点坐标练习1、确定书中P30 图 2-6 零件的节点坐标P37 图 2-10 四、 注意问题1、 不要把 X 和 Y 调转。2、 注意正负号。5 第三课、数控铣床常用基本加工指令一、 辅助代码1、M 代码M03 :主轴正转M04 :主轴反转M05 :主轴停止M00 :程序暂停M30 :程序结束 ,并返回起始位置。M08 :开切削液M09 :关切削液2、F 代码表示进给量,单位mm/min 在学校多选F100~2003、S 代码表示主轴转速,其实就是铣刀的旋转速度,单位 r/min ,S=500~2000r/min 二、 常用的基本 G 代码1、G54:第一个工件坐标系,最常用,是6 默认代码。另外还有 G55、G56、G57、G58、G59。2、G90/G91 :G90 绝对坐标编程 ,G91 相对坐标编程。G90 是默认值。G90 X_ Y_ Z_ 绝对坐标G91 X_ Y_ Z_ 相对坐标,表示一段位移,有正负。相对坐标 =终点绝对坐标-起点绝对坐标。也可以直接看出来位移量。举例:3、G17、G18、G19 加工平面G17:X0Y 平面,主要的加工平面, 默认值。G18:X0Z 平面。G19:YOZ 平面。一般情况下在G17 平面加工零件。7 第四课、常用基本编程G代码一、快速定位G00 X__ Y__ Z__ X、Y、Z:快速定位终点坐标值。注意:1、刀具路径是折线。2、...
