起搏心电图基础课件VIP免费

起搏心电图基础课件_第1页
1/45
起搏心电图基础课件_第2页
2/45
起搏心电图基础课件_第3页
3/45

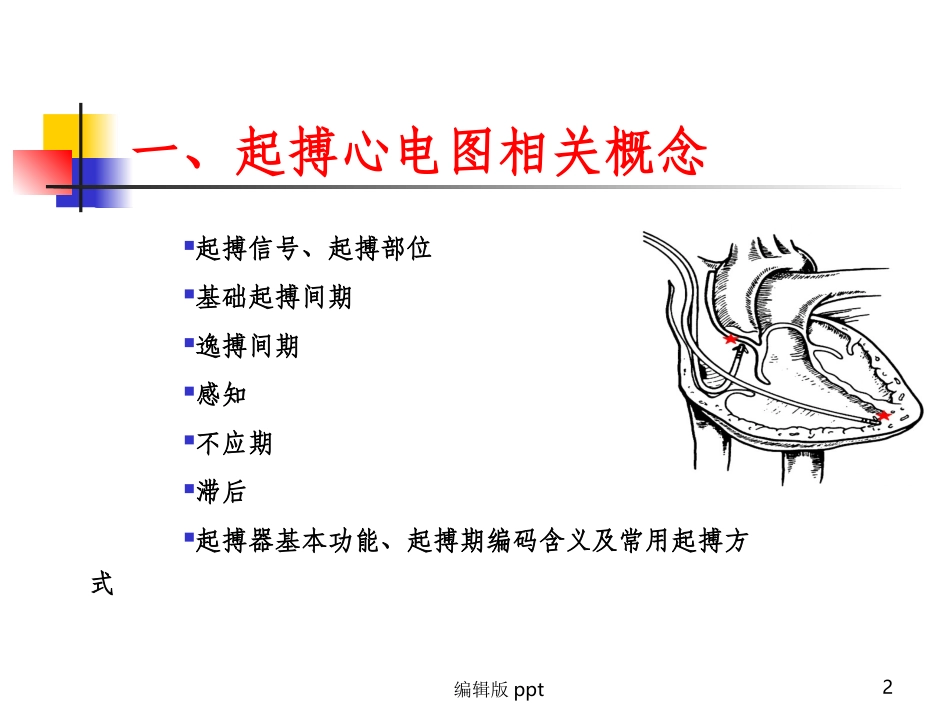

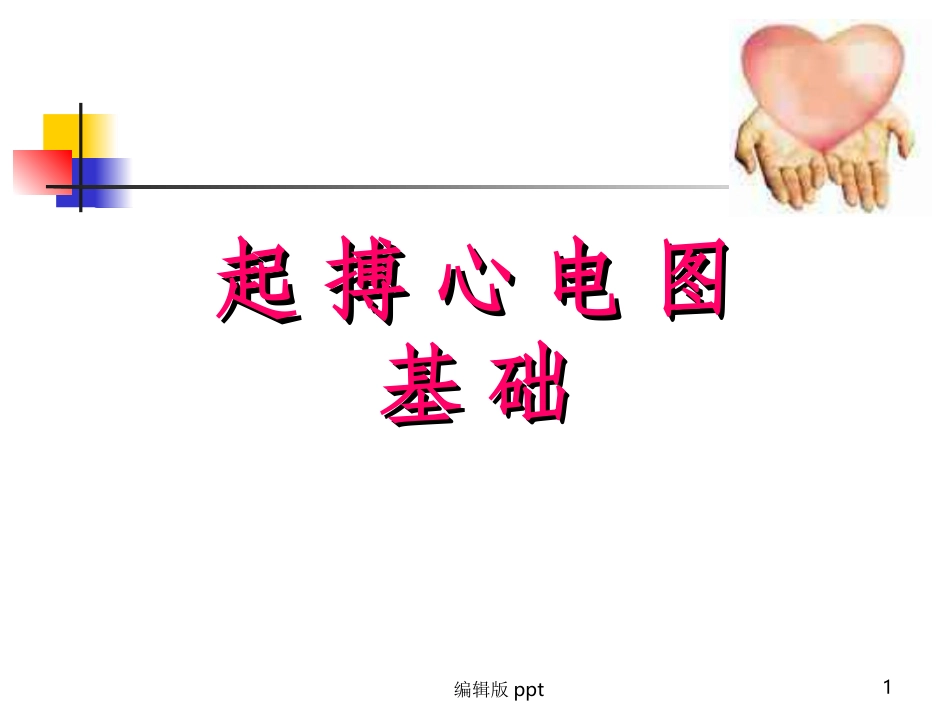

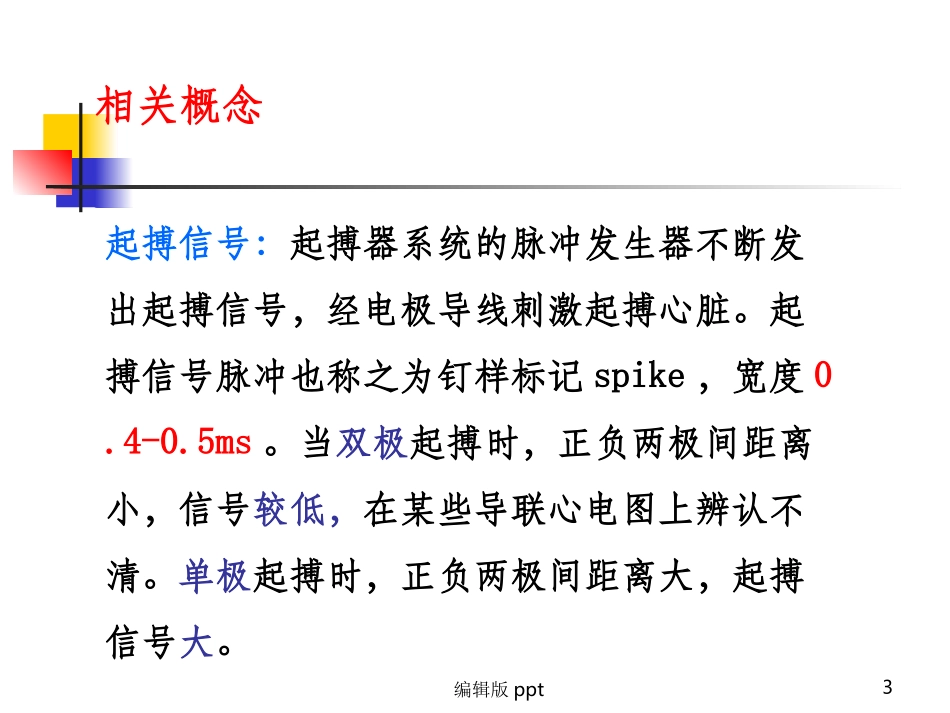

编辑版ppt1起搏心电图起搏心电图基础基础编辑版ppt2一、起搏心电图相关概念起搏信号、起搏部位基础起搏间期逸搏间期感知不应期滞后起搏器基本功能、起搏期编码含义及常用起搏方式编辑版ppt3相关概念起搏信号:起搏器系统的脉冲发生器不断发出起搏信号,经电极导线刺激起搏心脏。起搏信号脉冲也称之为钉样标记spike,宽度0.4-0.5ms。当双极起搏时,正负两极间距离小,信号较低,在某些导联心电图上辨认不清。单极起搏时,正负两极间距离大,起搏信号大。编辑版ppt4单极和双极起搏编辑版ppt5右心房起搏心电图(单极-双极)编辑版ppt6单腔起搏器指脉冲发生器只有一个输出端口和一个感知器,其只能与一只电极导线相连,起搏心房或心室编辑版ppt7双腔起搏器指脉冲发生器有二个输出端口和二个感知器,连接心房和心室二只电极导线,分别起搏心房和心室编辑版ppt8三腔起搏器双心房+右室起搏右心房+双室起搏编辑版ppt9不同部位起搏心电图特点心房起搏编辑版ppt10不同部位起搏心电图特点心室起搏:(1)右室心尖部起搏:心室起搏时通常电极置于右室心尖部,右室心尖部起搏时心电图类似左束支阻滞图形,QRS电轴左偏,胸导联图形可表现为①A型:V1-V3或V4QRS主波向下,呈rS或QS型,V5或V6呈单向宽大R型。②B型:V1-V6QRS主波均向下,呈rS或QS型。编辑版ppt11右室心尖部起搏(A型)编辑版ppt12右室心尖部起搏(B型)编辑版ppt13不同部位起搏心电图特点(2)右室流出道起搏:心电图类似左束支阻滞图形,QRS电轴不偏,胸导联图形可表现为V1-V3或V4QRS主波向下,呈rS或QS型,V5或V6呈单向宽大R型编辑版ppt14不同部位起搏心电图特点(3)左心室起搏:左心室起搏少见,左心室起搏时心电图通常类似右束支阻滞图形.出现左心室起搏图形时通常有二种情况①通过冠状窦和冠状静脉的非意外左心室起搏。②意外的左心室起搏。编辑版ppt15相关概念基础起搏间期:即起搏器的基本起搏频率,是指在无自身心律的情况下连续两个起搏信号之间的时距。在双腔起搏器中为下限频率。编辑版ppt16相关概念起搏逸搏间期起搏逸搏间期:是指起搏信号与前一个自身心搏(P/QRS)之间的时距,即自身心搏起始到下一个相邻起搏信号之间的时距。编辑版ppt17相关概念编辑版ppt18滞后在感知自身搏动的情况下,起搏器的逸搏间期与起搏间期的差别编辑版ppt19相关概念正性滞后:当起搏器的逸搏间期长于起搏间期时,称为频率滞后(负性频率滞后)。目的是自身心律优先。负性滞后:指起搏器的逸搏间期短于起搏间期,其目的是抑制自身异位心律。(正性频率滞后)编辑版ppt20相关概念编辑版ppt21相关概念脉冲发生器的功能:起搏+感知起搏功能:指起搏器发放刺激脉冲后能有效夺获心肌,引起心肌的有效除极感知功能:是心脏有自主活动时,起搏器能够察觉并抑制、发放脉冲刺激,具有感知功能的起搏器称为按需型起搏器。编辑版ppt22起搏功能起搏器的起搏功能与起搏脉冲的电压、脉宽及心肌阻抗有关(1)起搏功能正常:起搏脉冲的钉样信号后有相应的心房除极的P波或心室除极的QRS波群。(2)起搏功能障碍:是指各种原因导致起搏脉冲不能有效夺获心肌所引起的临床及心电图改变。编辑版ppt23感知:起搏器对自身心电活动的感觉,并作出相应的反应。即起搏器“看见了”心脏自身的心电活动,感知功能的正常与否与感知灵敏度有关?通过测量阳极与阴极之间的心肌细胞的电位变化来感知心脏除极活动感知功能编辑版ppt24相关概念感知灵敏度:指起搏器对心电信号的感知能力感知灵敏度越高表明所能感知的心电信号越小,感知能力越强,感知灵敏度越低,表明所能感知的心电信号的幅度必须大。高低编辑版ppt25感知功能良好:指起搏器能有效而正确地感知自身P或R波,从而相应抑制/触发心房或心室的电脉冲信号感知功能障碍:指各种原因导致起搏器不能有效而正确地感知自身P或R波,从而不能作出正确反应,包括:感知不良和感知过度编辑版ppt26感知不良:起搏器不能”看见”自身搏动,因而不能正确反应编辑版ppt27编辑版ppt28过感知:起搏器探测到P或QRS以外的电信号,误以为“看见”了自身搏动而产生了不正确的反应编辑版ppt29人们的生活空间有许...
