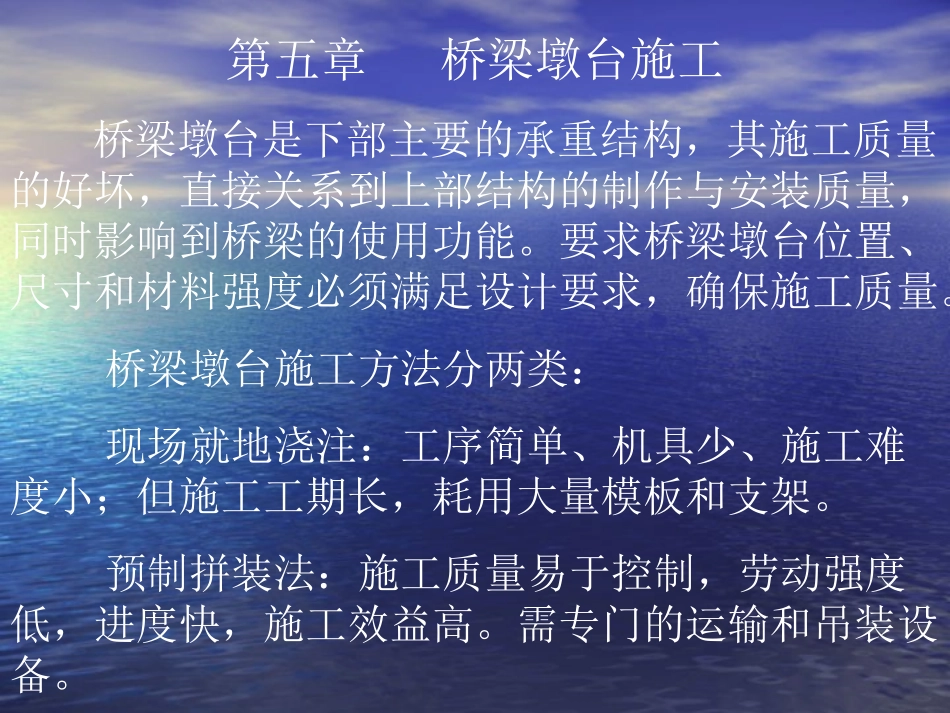

第五章桥梁墩台施工桥梁墩台是下部主要的承重结构，其施工质量的好坏，直接关系到上部结构的制作与安装质量，同时影响到桥梁的使用功能。要求桥梁墩台位置、尺寸和材料强度必须满足设计要求，确保施工质量。桥梁墩台施工方法分两类：现场就地浇注：工序简单、机具少、施工难度小；但施工工期长，耗用大量模板和支架。预制拼装法：施工质量易于控制，劳动强度低，进度快，施工效益高。需专门的运输和吊装设备。§5—1混凝土（石砌）墩台施工一、混凝土墩台施工包括两个工序：制作与安装墩台模板；浇注混凝土。（一）墩台模板1、基本要求：（1）具有足够强度、刚度和稳定性，可靠承受各种施工荷载；（2）尽可靠采用组合式钢模板或大模板，节约木材，提高周转率；（3）板面平整，接缝严密不漏浆；（4）拆装容易，施工安全、方便。2、模板类型（1）拼装式模板：各种尺寸的标准模板利用销钉连接，并用拉杆、加劲构件组成所需形状的模板。（2）整体吊装模板：将墩台模板水平分成若干段，每段组成一个整体，拼装就位。其特点是安装快、无施工接缝；模板刚度大，质量好；不需搭设脚手架等，施工操作安全、方便。例立拄模板（3）组合型钢模板：以各种长度、宽度及转角标准构件，用定型连接件将钢模拼成结构用模板，具有体积小、重量轻、运输拆卸方便、接缝紧密等特点。（4）滑动钢模板（二）混凝土浇注施工要点包括：接缝凿毛处理、整修连接钢筋、模板位置检查、原材料检测、混凝土拌和与浇注质量等。1、混凝土运输根据施工条件、结构形式选择适当运输方法。包括手推车、翻斗车、吊车、输送带、塔吊、输送泵等。2、混凝土浇注速度保证下层混凝土初凝前完成上层混凝土的浇注。v≥Sh/t（m3/h)3、大体积混凝土浇注为避免水化热过高，导致混凝土内外温差过大引起混凝土开裂，采取以下措施：（1）改善骨料级配，降低水灰比，掺加外加剂减少水泥用量；（2）采用水化热低的水泥，如大坝水泥、矿渣水泥、粉煤灰水泥等；（3）减少浇注层厚度，加快混凝土散热过程；（4）砂石料防止暴晒；（5）混凝土内埋设冷却管通冷水循环降温。4、片石混凝土（1）石块数量不宜超过混凝土体积的25％；（2）石料无裂纹、夹层且未煅烧过，厚度大于15cm、具有抗冻性；（3）石料抗压强度不低于25（或30MPa）及混凝土标号；（4）石料清洗干净；（5）石料分布均匀，净距不小于10cm，距侧面、顶面不小于15cm；（6）受拉区混凝土或气温低于0℃时，不得埋放石块。5、混凝土浇注前基底处理为防止基底第一层混凝土水分被基底吸收影响混凝土浇注质量，采取以下措施处理：（1）基底为非粘性土或干土时，将其湿润；（2）基底为过湿土，铺设一层10~15cm碎石垫层；（3）基底为岩石，加以湿润，铺设一层2~3cm砂浆后浇注。5、钢筋帮扎接头处理：预留长度、接头错开位置、长度保护层厚度、要求钢筋位置准确，焊接牢固不变形。6、施工误差断面尺寸、垂直度、底面高称、顶面高称、轴线偏位、预埋件位置、相邻间距、跨径、支座顶标高。二、石砌墩台砌筑1、砌体分类及材料要求浆砌片石、块石、粗料石（镶面）砌体。片石：块石：粗料石：砂浆强度：大中桥：7.5号以上；小桥涵：5.0号以上。2、基底处理土质地基：直接砌筑；石质地基：清洗、湿润座浆砌筑。3、砌筑方法同一层石料及水平灰缝的厚度均匀一致，每层水平砌筑，丁顺相间，灰缝相互垂直，宽度和错缝间距符合规定。砌石顺序为先角石，再镶面，后填腹。4、质量标准（1）材料类别、规格及质量符合要求；（2）砌缝砂浆饱满，强度符合设计要求；（3）砌缝宽度、错缝间距符合规定，勾缝坚固、整齐，深度和形式符合要求；（4）砌筑工艺符合要求；（5）砌体位置、尺寸不超过允许偏差。三、墩台帽施工墩台帽用于直接支承桥跨结构，其位置、标高、平整度应满足设计和施工规范的要求，否则会直接影响到上部结构的安装质量，影响施工和使用。控制内容：平面位置、轴线偏位；标高；平整度；横坡度等。§5—2装配式墩台施工装配式墩台具有结构形式轻便，建桥速度快，圬工省，预制构件质量有保证等特点。一般适用于现场浇注困难的地形条件。常见形式：（1）砌块式墩台施工（2）柱式墩施工（3）后张法...
