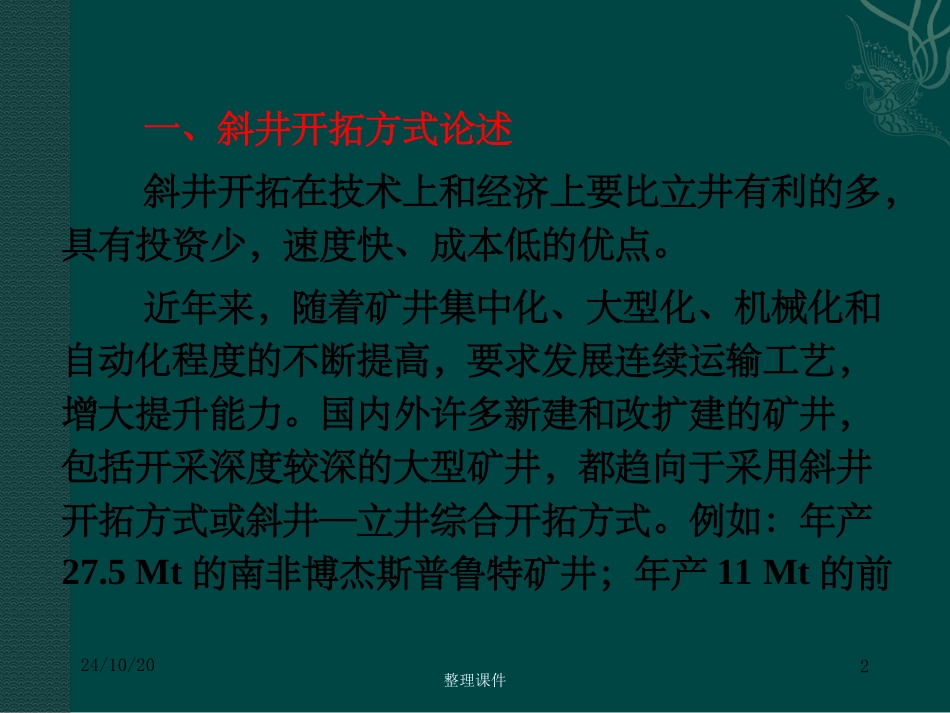

整理课件倾斜巷道施工技术倾斜巷道施工技术云南能源职业技术学院整理课件24/10/202一、斜井开拓方式论述斜井开拓在技术上和经济上要比立井有利的多，具有投资少，速度快、成本低的优点。近年来，随着矿井集中化、大型化、机械化和自动化程度的不断提高，要求发展连续运输工艺，增大提升能力。国内外许多新建和改扩建的矿井，包括开采深度较深的大型矿井，都趋向于采用斜井开拓方式或斜井—立井综合开拓方式。例如：年产27.5Mt的南非博杰斯普鲁特矿井；年产11Mt的前整理课件24/10/203苏联萨拉姆斯卡亚矿井；年产10Mt的英国塞尔比矿井；年产9Mt山西阳泉三井；年产5Mt的大同四台沟矿井；年产4Mt的大同燕子山矿井等，均为大型斜井或斜井－立井综合开拓方式的矿井。目前国内外斜井施工仍较多采用钻爆法。国外大断面斜井施工最高月成井达397m（加拿大），国内在小断面掘进中也曾创下单孔月进705.3m的记录。斜井按用途分类有：提升矿石或煤炭的主斜井；提升矸石、下放材料、设备和行人通风的副斜井；整理课件24/10/204出风和兼作安全出口的斜风井；对特大涌水的矿井，还有专门敷设管路的排水斜井；采用水砂充填处理采空区的矿井还有专门的注砂斜井等。其中主斜井按其提升方式又有矿车单车或串车提升斜井；箕斗提升斜井；胶带运输提升斜井和无极绳提升的斜井；而副斜井作为辅助提升，多为串车提升斜井。整理课件24/10/205二.上山快速施工技术自运输水平向上倾斜的巷道称为上山，向下倾斜的巷道成为下山。上山和下山都是采区中的倾斜巷道。若从掘进方向而言，上、下山均可由下向上施工（常称为上山掘进），也可以自上向下施工（常称为下山掘进）。但在有瓦斯突出的煤层中施工上、下山，如无专门的安全措施，上山只能由上水平向下掘进，这时的掘进特点就和下山掘进相同了。下山掘进与斜井施工基本相同，所以，下面仅讲述由下向上施工（即上山掘进）的特点。整理课件24/10/206（一）钻眼爆破上山掘进的钻眼爆破中，由于巷道具有向上倾斜的特点，因此要求爆出的巷道，符合上山倾角的要求，防止底板的“上飘”和“下沉”。上山掘进时，倾角较大的上山，其底板倾角容易“下沉”，使上山倾角变小；倾角较小的上山，施工中其底板容易“上飘”，超过上山的设计倾角。上山掘进中，抛掷出来的矸石容易将临时支架或后面的悬挂物崩倒或崩掉。因此爆破时除对这些设施加以保护和加固外，还应改为底部掏槽。槽眼的整理课件24/10/207角度均应小于上山的倾角，槽眼的眼口距设计上山底板约为1.0m。槽眼的数目应视岩性而定。若沿煤或软岩层掘进，可采用三星掏槽，其中下面两个炮眼的角度和深度要掌握好。当岩石较硬时，底眼可插入底板200mm左右，适量装药，上方的一个槽眼应沿上山方向稍向下倾斜，其布置如图12-1所示。12—1上山掘进掏槽方法整理课件24/10/208在煤或软岩中掘进，同样要采用光面爆破，以利永久支护；周边眼的位置应略微离开设计掘进断面轮廓线，以保证永久支护后的断面尺寸。（二）装岩与提升运输上山掘进时，由于爆破下来的煤或岩石能借助自重下滑，所以，装岩和排矸比较容易，而向上供料比较困难。1.装岩工作⑴当采用人工装岩时，配合人工装岩的运输设备，可选择刮板输送机或溜槽。刮板输送机可用在整理课件24/10/209倾角小于25°的上山掘进，铁溜槽可用于25°～35°的上山掘进，搪瓷溜槽可用于15°～28°的上山掘进。溜槽的使用和安装都很方便，生产能力大，但粉尘量也大，一般尚需配水冲刷。为了防止矸、煤飞起伤人，应在溜槽一侧设置档板，并在上山下口设置临时贮矸仓，以便装车。图12—2所示。在倾角大于35°的上山，煤(矸)可沿巷道底板自溜，这时应在巷道两侧做出一个密闭的溜矸间，专供煤(矸)下溜，以免伤人或破坏设备。《规程》第四十七条：由下向上掘进25°以上整理课件24/10/2010图12—2上山掘进利用溜槽运输整理课件24/10/2011的倾斜巷道时，必须将溜煤（矸）道与人行道分开，防止煤（矸）滑落伤人。人行道应设扶手、梯子和信号装置。斜巷与上部巷道贯通时，必须有安全措施。⑵上山掘进时，若采用机械装岩。当上山倾角α＜10°时，可以使用ZMZ-3型装煤机，配合刮板运输机运输；当上...
