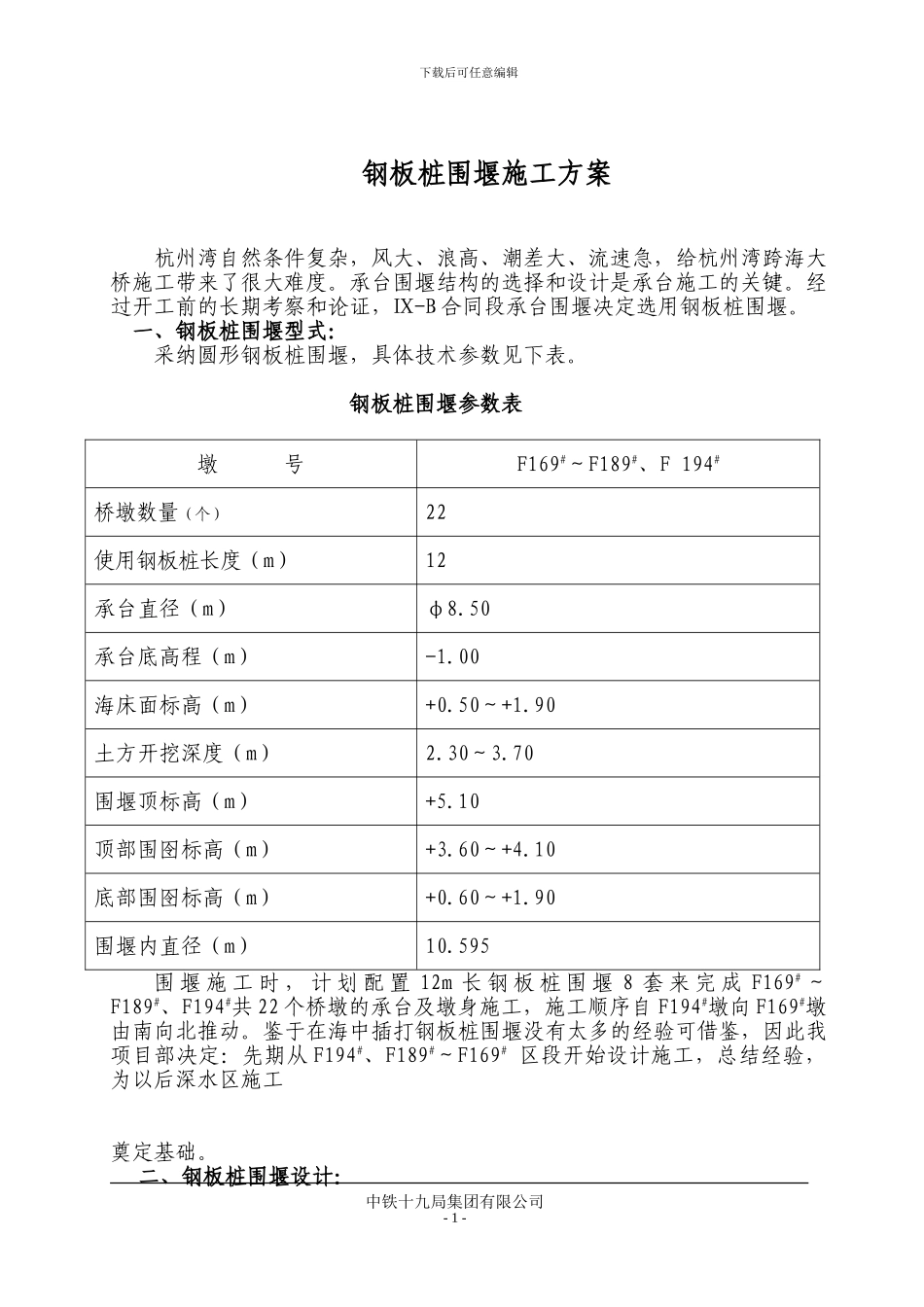

下载后可任意编辑钢板桩围堰施工方案杭州湾自然条件复杂，风大、浪高、潮差大、流速急，给杭州湾跨海大桥施工带来了很大难度。承台围堰结构的选择和设计是承台施工的关键。经过开工前的长期考察和论证，Ⅸ-B 合同段承台围堰决定选用钢板桩围堰。一、钢板桩围堰型式：采纳圆形钢板桩围堰，具体技术参数见下表。钢板桩围堰参数表墩 号F169#～F189#、F 194#桥墩数量（个）22使用钢板桩长度（m）12承台直径（m）φ8.50承台底高程（m）-1.00海床面标高（m）+0.50～+1.90土方开挖深度（m）2.30～3.70围堰顶标高（m）+5.10顶部围囹标高（m）+3.60～+4.10底部围囹标高（m）+0.60～+1.90围堰内直径（m）10.595围 堰 施 工 时 ， 计 划 配 置 12m 长 钢 板 桩 围 堰 8 套 来 完 成 F169# ～F189#、F194#共 22 个桥墩的承台及墩身施工，施工顺序自 F194#墩向 F169#墩由南向北推动。鉴于在海中插打钢板桩围堰没有太多的经验可借鉴，因此我项目部决定：先期从 F194#、F189#～F169# 区段开始设计施工，总结经验，为以后深水区施工 奠定基础。二、钢板桩围堰设计：中铁十九局集团有限公司 - 1 - 下载后可任意编辑根据施工的先后顺序，我们此次钢板桩围堰方案主要针对 F169#～F189#、F194#墩承台直径为 φ8.5m 的围堰进行设计和检算。待施工积累一定的经验后再报一次 F168#～F121# 及 F120#～F69# 区段的钢板桩围堰施工方案和检算报告。1、围堰尺寸选择（1）围堰顶标高确定：H=10 年-遇最高潮位+浪高+预留高度 H=4.6+0.40+0.1=+5.10m（2）单根钢板桩长度确定：L= 堰顶标高-海床面标高+冲刷深度+嵌入深度 L=+5.10-(+0.50～+1.90)+3.00+3.00 =10.60～9.20m 钢板桩长度 L 设计为 12 m （3）钢板桩围堰内直径确定:钢板桩围堰直径受承台直径和安装、拆卸承台模板时的作业面控制，因此在 F194#、F189#～F169# 区段内，通过计算及现场实际施工情况，确定用86 根钢板桩。Φ=承台直径+摸板厚度+内导向环（钢围囹）宽度+施工作业面宽度Φ=8.50+0.106×2+0.30×2+0.60×2=10.512m 取围堰内直径 Φ 为 10.595m（86 根钢板桩）2、定位支撑导向环（钢围囹）材料确定经过结构计算，钢板桩围堰导向环采纳[25a 槽钢做底部支撑，用Φ8 钢筋与支撑焊牢卡住围囹，当围囹受到大于 1.0t 剪力时 Φ8 钢筋与[25a 槽钢支撑受剪切破坏分与围囹开，则外力作用对桩基不会造成破坏。竖向设两道导向环即围囹，围囹间距 3....
