承台、系梁施工方案VIP免费

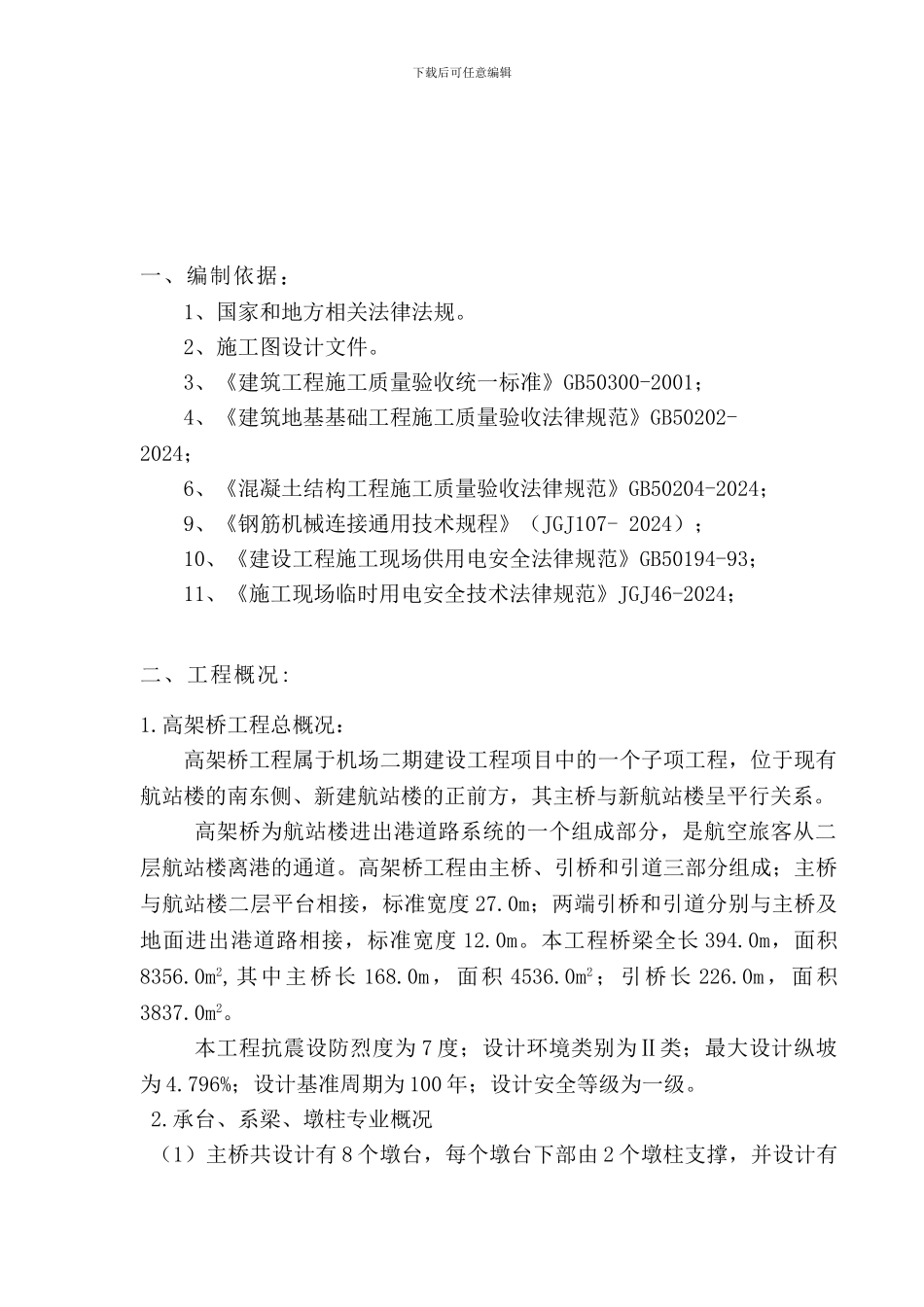

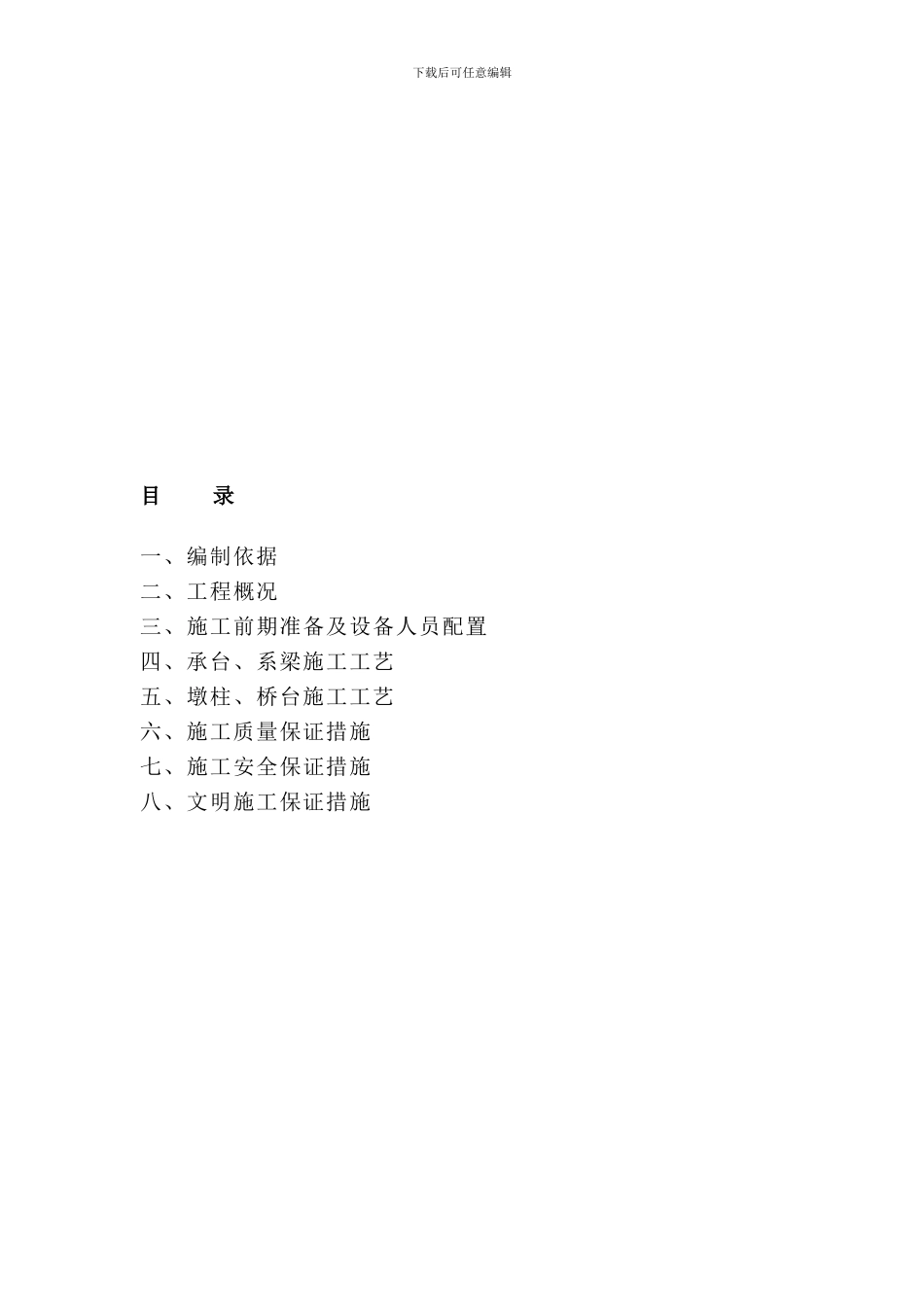

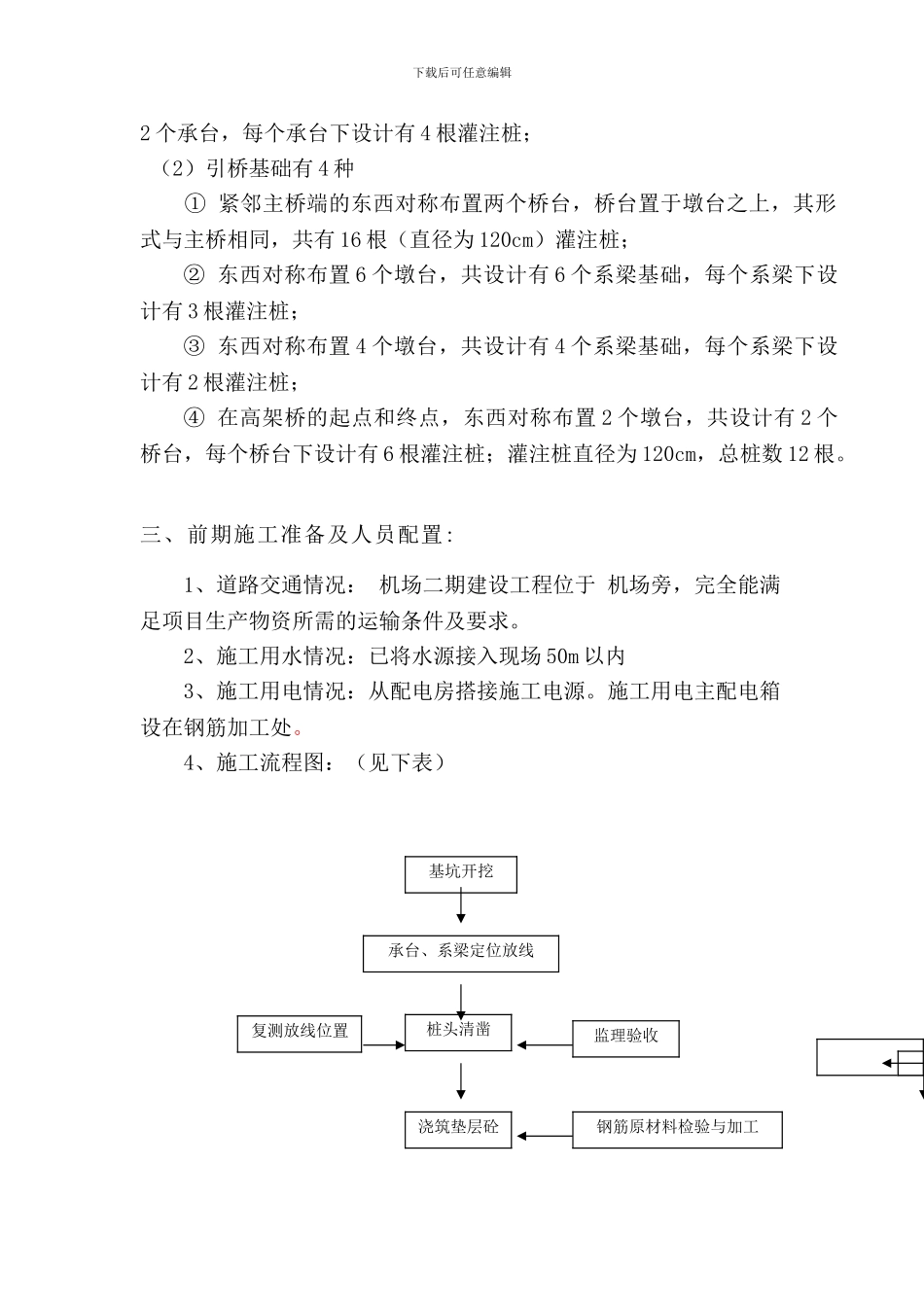

下载后可任意编辑目 录一、编制依据二、工程概况三、施工前期准备及设备人员配置四、承台、系梁施工工艺五、墩柱、桥台施工工艺六、施工质量保证措施七、施工安全保证措施八、文明施工保证措施下载后可任意编辑一、编制依据：1、国家和地方相关法律法规。2、施工图设计文件。3、《建筑工程施工质量验收统一标准》GB50300-2001；4、《建筑地基基础工程施工质量验收法律规范》GB50202-2024；6、《混凝土结构工程施工质量验收法律规范》GB50204-2024；9、《钢筋机械连接通用技术规程》（JGJ107- 2024）；10、《建设工程施工现场供用电安全法律规范》GB50194-93；11、《施工现场临时用电安全技术法律规范》JGJ46-2024；二、工程概况:1.高架桥工程总概况：高架桥工程属于机场二期建设工程项目中的一个子项工程，位于现有航站楼的南东侧、新建航站楼的正前方，其主桥与新航站楼呈平行关系。高架桥为航站楼进出港道路系统的一个组成部分，是航空旅客从二层航站楼离港的通道。高架桥工程由主桥、引桥和引道三部分组成；主桥与航站楼二层平台相接，标准宽度 27.0m；两端引桥和引道分别与主桥及地面进出港道路相接，标准宽度 12.0m。本工程桥梁全长 394.0m，面积8356.0m2,其中主桥长 168.0m，面积 4536.0m2；引桥长 226.0m，面积3837.0m2。本工程抗震设防烈度为 7 度；设计环境类别为Ⅱ类；最大设计纵坡为 4.796%；设计基准周期为 100 年；设计安全等级为一级。 2.承台、系梁、墩柱专业概况（1）主桥共设计有 8 个墩台，每个墩台下部由 2 个墩柱支撑，并设计有下载后可任意编辑2 个承台，每个承台下设计有 4 根灌注桩；（2）引桥基础有 4 种 ① 紧邻主桥端的东西对称布置两个桥台，桥台置于墩台之上，其形式与主桥相同，共有 16 根（直径为 120cm）灌注桩；② 东西对称布置 6 个墩台，共设计有 6 个系梁基础，每个系梁下设计有 3 根灌注桩；③ 东西对称布置 4 个墩台，共设计有 4 个系梁基础，每个系梁下设计有 2 根灌注桩； ④ 在高架桥的起点和终点，东西对称布置 2 个墩台，共设计有 2 个桥台，每个桥台下设计有 6 根灌注桩；灌注桩直径为 120cm，总桩数 12 根。 三、前期施工准备及人员配置:1、道路交通情况： 机场二期建设工程位于 机场旁，完全能满足项目生产物资所需的运输条件及要求。2、施工用水情况：已将水源接入现场 50m 以内3、施工用电情况：从配电房搭接施工电源。施工用电主配电...
