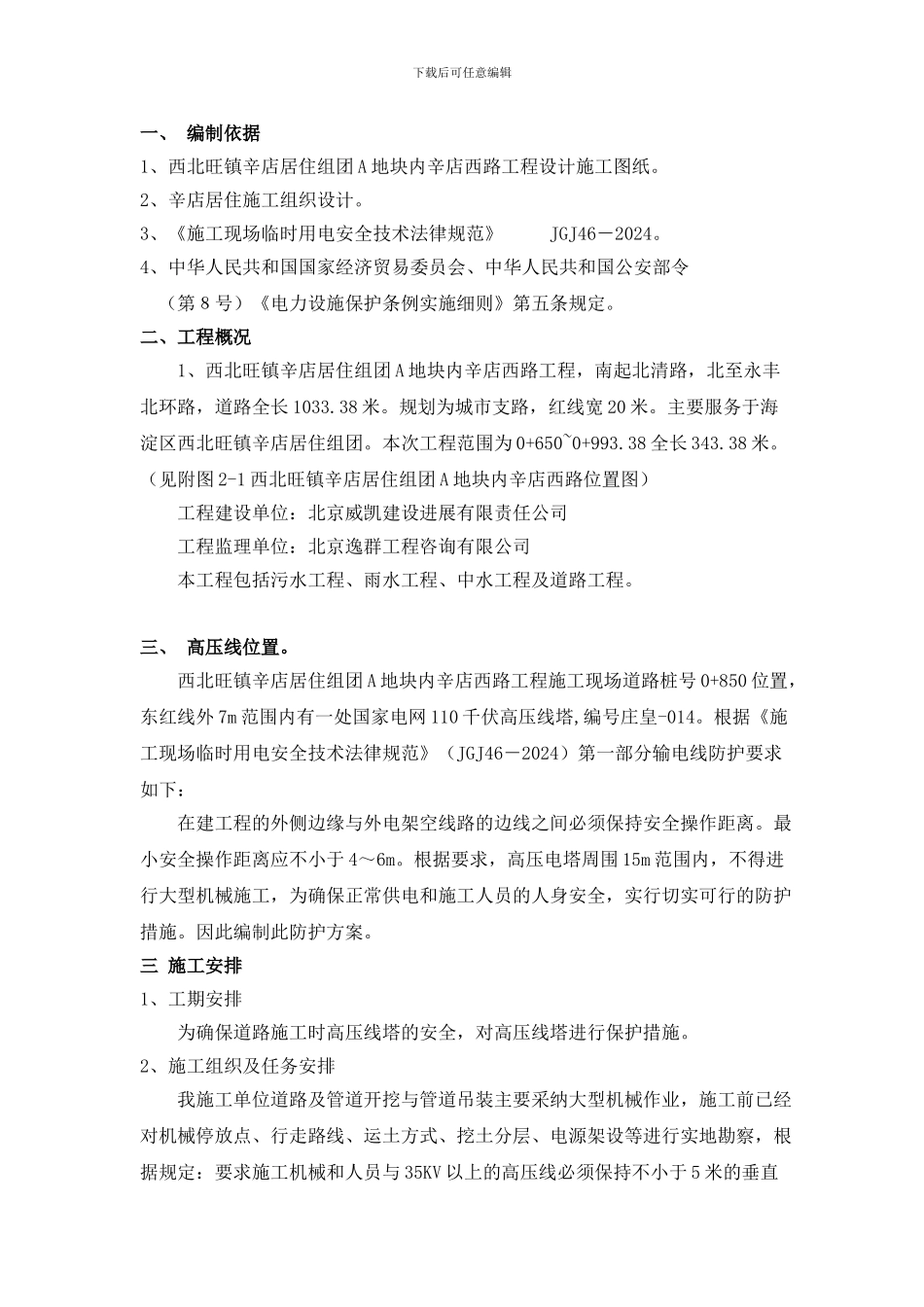

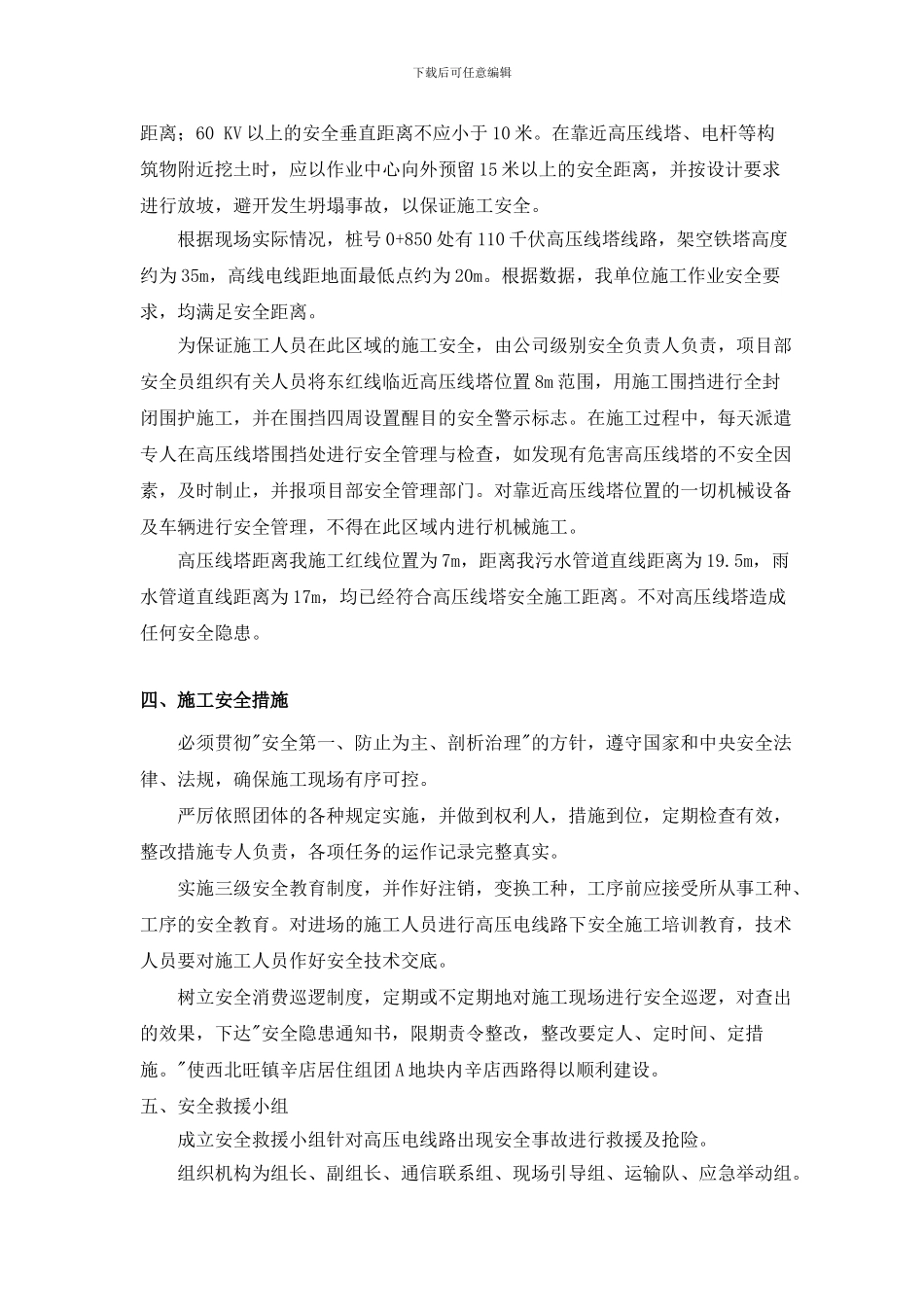

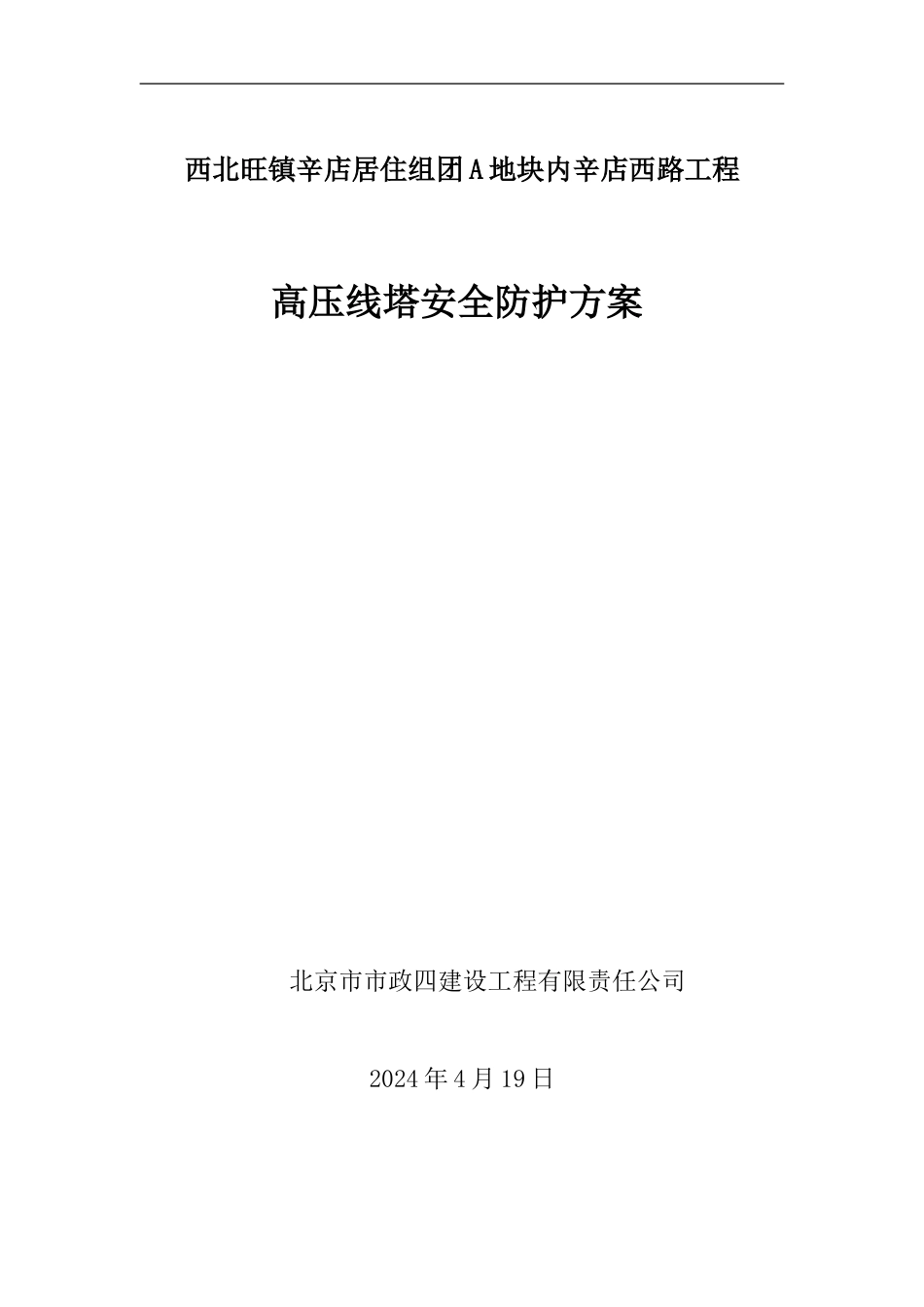

西北旺镇辛店居住组团 A 地块内辛店西路工程高压线塔安全防护方案 北京市市政四建设工程有限责任公司2024 年 4 月 19 日下载后可任意编辑一、 编制依据1、西北旺镇辛店居住组团 A 地块内辛店西路工程设计施工图纸。2、辛店居住施工组织设计。3、《施工现场临时用电安全技术法律规范》 JGJ46－2024。4、中华人民共和国国家经济贸易委员会、中华人民共和国公安部令 （第８号）《电力设施保护条例实施细则》第五条规定。二、工程概况1、西北旺镇辛店居住组团 A 地块内辛店西路工程，南起北清路，北至永丰北环路，道路全长 1033.38 米。规划为城市支路，红线宽 20 米。主要服务于海淀区西北旺镇辛店居住组团。本次工程范围为 0+650~0+993.38 全长 343.38 米。（见附图 2-1 西北旺镇辛店居住组团 A 地块内辛店西路位置图）工程建设单位：北京威凯建设进展有限责任公司工程监理单位：北京逸群工程咨询有限公司本工程包括污水工程、雨水工程、中水工程及道路工程。三、 高压线位置。西北旺镇辛店居住组团 A 地块内辛店西路工程施工现场道路桩号 0+850 位置，东红线外 7m 范围内有一处国家电网 110 千伏高压线塔,编号庄皇-014。根据《施工现场临时用电安全技术法律规范》（JGJ46－2024）第一部分输电线防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于 4～6m。根据要求，高压电塔周围 15m 范围内，不得进行大型机械施工，为确保正常供电和施工人员的人身安全，实行切实可行的防护措施。因此编制此防护方案。三 施工安排1、工期安排为确保道路施工时高压线塔的安全，对高压线塔进行保护措施。2、施工组织及任务安排我施工单位道路及管道开挖与管道吊装主要采纳大型机械作业，施工前已经对机械停放点、行走路线、运土方式、挖土分层、电源架设等进行实地勘察，根据规定：要求施工机械和人员与 35KV 以上的高压线必须保持不小于 5 米的垂直下载后可任意编辑距离；60 KV 以上的安全垂直距离不应小于 10 米。在靠近高压线塔、电杆等构筑物附近挖土时，应以作业中心向外预留 15 米以上的安全距离，并按设计要求进行放坡，避开发生坍塌事故，以保证施工安全。根据现场实际情况，桩号 0+850 处有 110 千伏高压线塔线路，架空铁塔高度约为 35m，高线电线距地面最低点约为 20m。根据数据，我单位施工作业安全要求，均满足安全距离。为保证施工人员...
