石墨烯发热膜介绍VIP免费

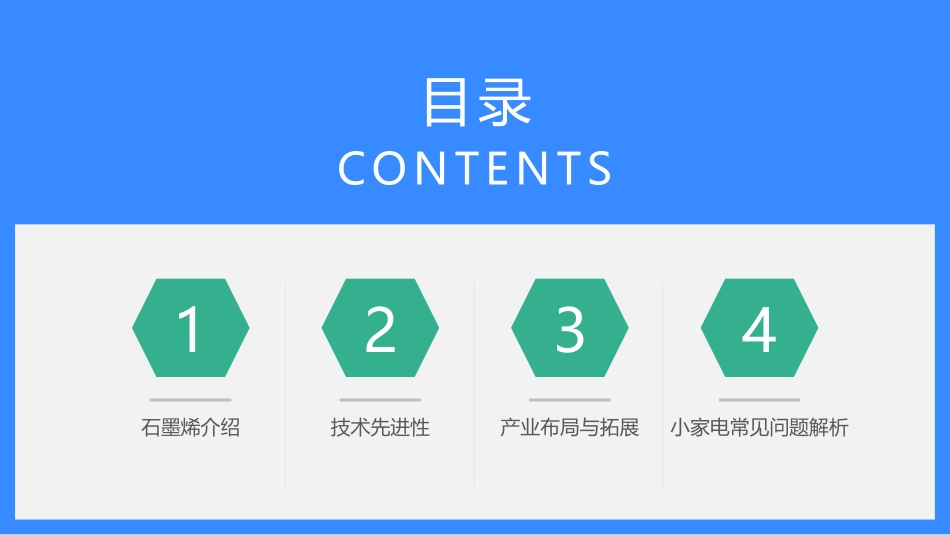

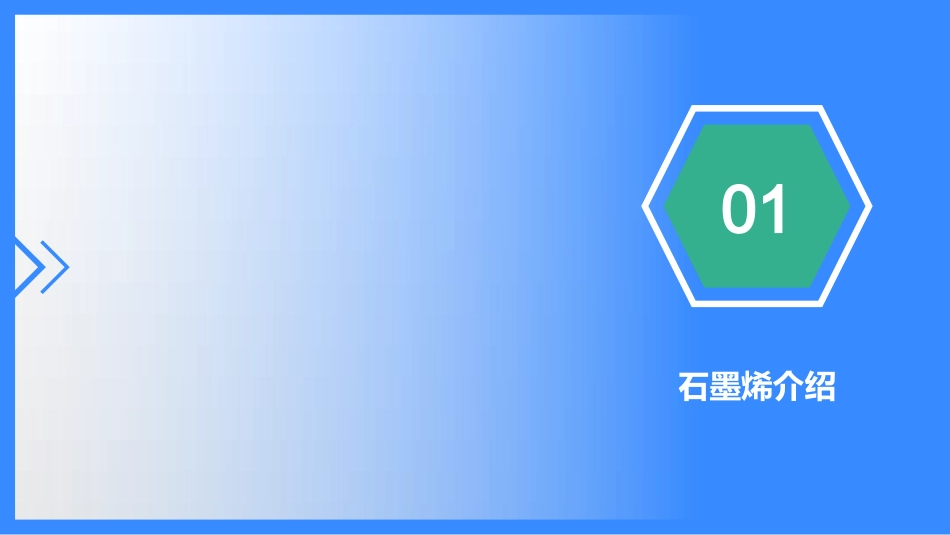

1石墨烯发热膜技术BENNY目录CONTENTS1石墨烯介绍2技术先进性3产业布局与拓展4小家电常见问题解析01石墨烯介绍石墨烯简介石墨烯（Graphene）：一层以苯环结构（即六角形蜂巢结构）周期性紧密堆积的碳原子构成的一种二维碳材料。(A.K.Geim.Science,2004,306,666)石墨烯是已知强度最高的材料，同时具有很好的韧性，且可以弯曲，理论杨氏模量达1.0TPa，固有的拉伸强度为130GPa，其强度为钢铁的100倍。(ScientificBackgroundontheNobelPrize2010)石墨烯表面上载流子迁移速率远高于在传统导体中迁移速率，使得石墨烯表现出了超高的电导率。室温下，石墨烯的电导率比铜高出两个数量级。(Gogotsi,Y.Carbonnanomaterials[M].NewYork:CRCPress2013.)石墨烯具有优异的热传导性能，其导热系数高达5300W/mK，为铜的14倍。石墨烯发热机理电流大小或电压一定的的情况下，单位时间由电能转化的热能大小由材料的电阻大小决定。若需材料产生焦耳热，则需要材料本身具有一定的电阻。C2s22p2外层价电子Sp2杂化石墨烯六元环离域π键“肩并肩”成键理论上完美的石墨烯片层导电性好，常温下电阻只有10-6Ω·cm-2不满足焦耳定律边缘或中间缺陷，电子运动受阻碍石墨烯片与片接触处存在肖特基势垒，产生接触电阻产生电阻实际制备石墨烯产生焦耳热由于石墨烯的电阻率较小，只需小电势即可使电子迅速移动并碰撞产生热量，即在较低电压下即可达到较大功率，并产生可观热量。基本原理：石墨烯将电能转化为热能的过程遵循焦耳定律：Q:热量I:电流R:电阻t:时间电子在石墨烯平面中自由运动Q=I2Rt石墨烯发热产品的工艺流程石墨烯发热浆料的配制石墨烯电热涂层的制备石墨烯发热膜的制备石墨烯发热产品功能测试及成品包装入库石墨粉分散液插层石墨粉电热基体液相剥离石墨烯分散液剥离石墨粉膨化处理石墨烯发热膜石墨烯发热涂层石墨烯发热浆料材料特性No1：石墨烯热管理材料（高温领域）功率密度：10w/cm2温度范围：100~700℃工作寿命：>30000Hr附着力：0级（GB/T9286-1998）No2：石墨烯发热石墨烯的发热是依靠碳原子摩擦产生热量，也叫远红外线散热，这种热量是一种可以被人体所吸收的光线02技术先进性石墨烯研发历程宏微纳国家自然科学二等奖相应企业开始应用石墨烯技术20082010201320162019首次实现了基于石墨烯薄膜带式传输Adv.Mater.2008,20,3440首次实现基于石墨烯膜的印刷电子NanoLett.2010,10,92石墨烯电加热研发成功宏-微-纳多层次结构的构筑ACSAMI.2013,5,2227石墨烯发热特性6-14m石墨烯通电后发热，电能几乎全部转化为热能（99%），无发光损耗，而传统电阻丝的电热转化率只有不到80%；通电过程伴随5-20m远红外线的释放。电热转换效率高（99%vs80%）、升温快石墨烯可借助自身易成膜性质直接制膜，无挥发性有机物，环保无污染。远红外波长与人体吸收的波长最相近石墨烯的结构非常稳定。石墨烯内部的碳原子之间的连接很柔韧，当施加外力于石墨烯时，碳原子面会弯曲变形，使得碳原子不必重新排列来适应外力，从而保持结构稳定。原料符合RoHS标准、生产零排放石墨烯导电特性名称形状导电特性维度导电炭黑颗粒状点接触零维碳晶近球状点接触零维导电碳纤维纤维状线接触一维石墨烯片状面接触二维石墨烯是目前导电碳材料中用来制备发热膜电阻最稳定的材料导电碳材料的特性石墨烯加热组件涂装材质高硼玻璃云母片陶瓷微晶板一切耐高温绝缘材质石墨烯加热材料的应用前景83%的电热辐射效率，发射远红外（6-14μm）生命之光，有益身体健康电热转换效率高（99%vs80%）、升温快石墨烯粉体原料符合RoHS标准、生产零排放石墨烯膜与传统发热产品红外成像对比图石墨烯作为新材料之王，将其用于电热领域，开创了加热方式的新革命。石墨烯加热膜的的优点由传统线加热变为面加热，热量均匀分布；与加热物体零接触，减少热传导路径，加热效率高；远红外发射率高，进一步提高热辐射，达到增强加热效率；石墨烯材料与金属导电粉体相比稳定，不会氧化，使用寿命长；加热涂层中石墨烯彼此之间面接触，受热胀冷缩影响小，电阻稳定；可直接涂敷在玻璃、陶瓷等材料，避免使用金属材料，造成二次污染。加热管石墨...
