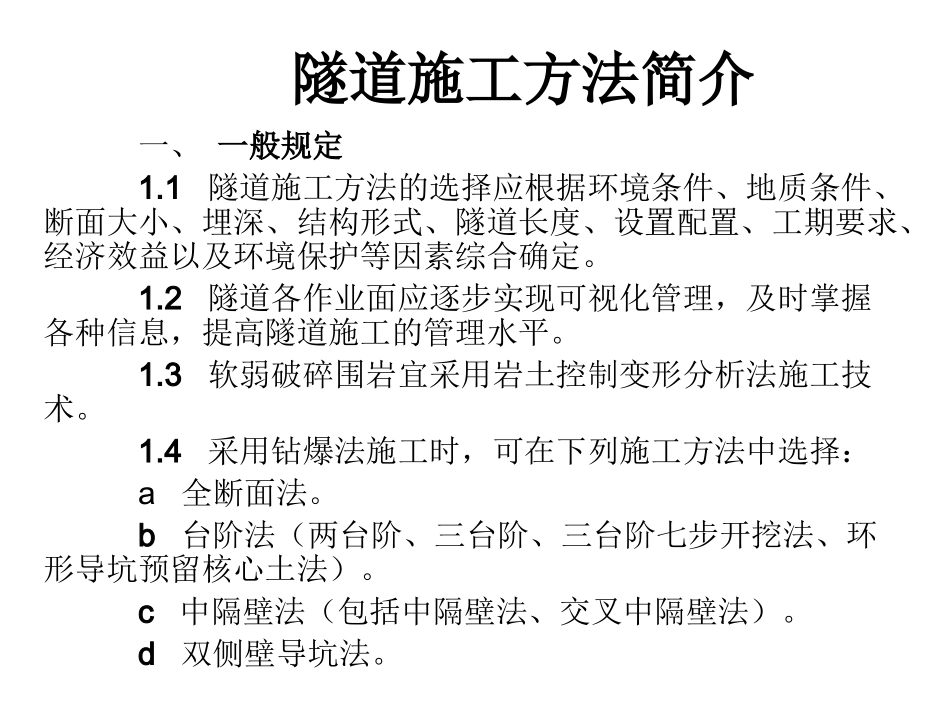

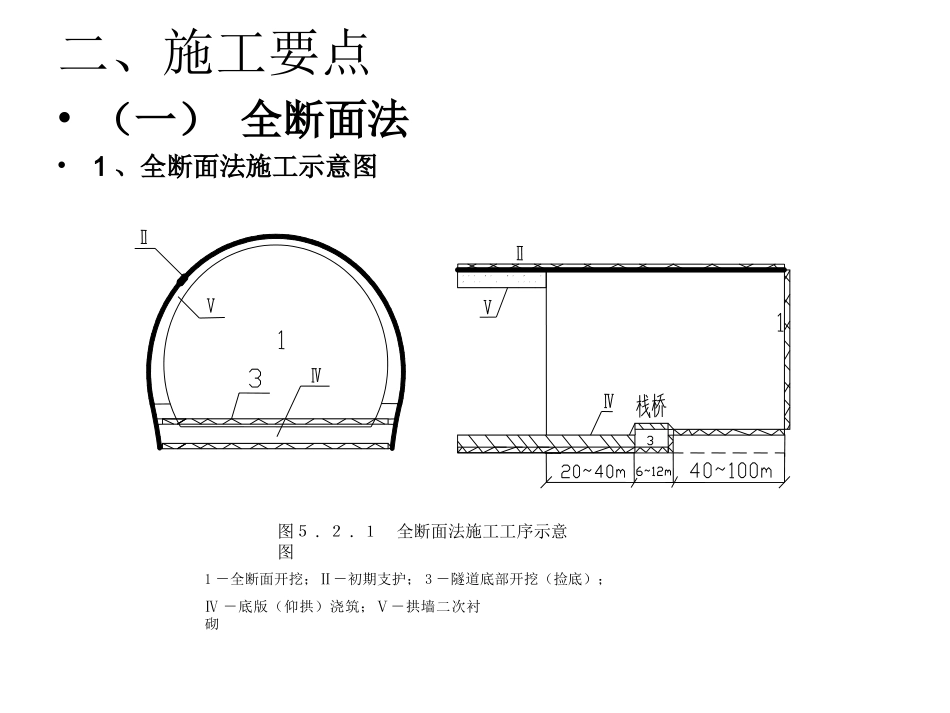

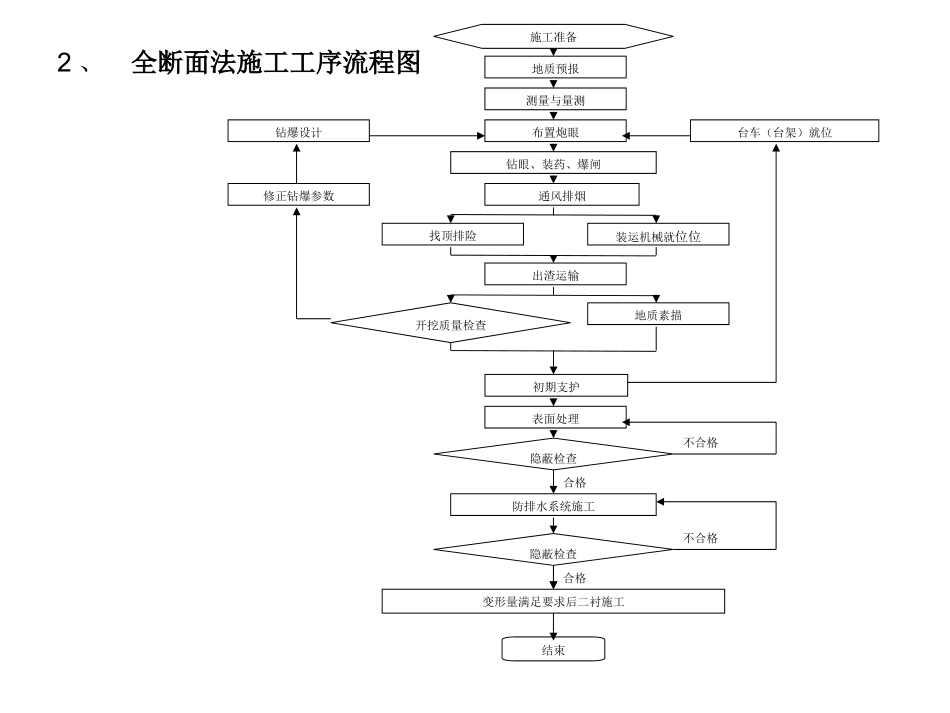

隧道施工方法简介一、一般规定1.1隧道施工方法的选择应根据环境条件、地质条件、断面大小、埋深、结构形式、隧道长度、设置配置、工期要求、经济效益以及环境保护等因素综合确定。1.2隧道各作业面应逐步实现可视化管理，及时掌握各种信息，提高隧道施工的管理水平。1.3软弱破碎围岩宜采用岩土控制变形分析法施工技术。1.4采用钻爆法施工时，可在下列施工方法中选择：a全断面法。b台阶法（两台阶、三台阶、三台阶七步开挖法、环形导坑预留核心土法）。c中隔壁法（包括中隔壁法、交叉中隔壁法）。d双侧壁导坑法。二、施工要点•（一）全断面法•1、全断面法施工示意图图５.２.１全断面法施工工序示意图1－全断面开挖；Ⅱ－初期支护；3－隧道底部开挖（捡底）；Ⅳ－底版（仰拱）浇筑；Ⅴ－拱墙二次衬砌2、全断面法施工工序流程图合格合格地质预报测量与量测布置炮眼钻眼、装药、爆闸通风排烟装运机械就位位找顶排险出渣运输地质素描开挖质量检查施工准备钻爆设计台车（台架）就位修正钻爆参数表面处理初期支护隐蔽检查防排水系统施工隐蔽检查变形量满足要求后二衬施工结束不合格不合格3全断面法施工要求：•3.1全断面法开挖空间大，工序少，应采用大型配套机械化作业，各道工序尽可能平行交叉作业，缩短循环时间。•3.2全断面法开挖量大，爆破引起的振动较大，应严格控制一次同时起爆的炸药量，按钻爆设计要求控制炮眼间距、深度和角度，钻眼完毕，按炮眼布置图进行检查并做好记录，对不符合要求的炮眼应重钻，经检查合格后方可装药。•3.3钻眼时，周边眼及掏槽眼应定人定岗，并严格控制周边眼外插角。每循环爆破参数，改善爆破效果，减少超欠挖。•3.4应确定合理的循环进尺，确保两个循环的接茬位置平滑、圆顺。•3.5每循环爆破后及时找顶，初期支护施作前应按要求进行地质素描。（二）台阶法台阶法有多种开挖方式，可根据地质条件、断面大小和机械设备情况合理选用。台阶法可分上、下两部或上、中、下三部开挖，其演变的有三台阶七步开挖法、弧形导坑预留核心土法等。•1、上下两台阶法（见下图）2两台阶弧形导坑预留核心土法（见下图）3台阶法施工工艺流程（见下图）。超前地质预报、测量、量测钻爆设计开挖质量检查施工准备布置炮眼上部断面钻眼下部断面钻眼装药、爆破通风排烟、排险初喷混凝土、锚杆、出渣初期支护超前支护仰拱、拱墙复合衬砌施工结束调整钻爆参数台架（台车）就位地质素描4台阶法施工要点：•4.1根据围岩条件和施工机械设备情况合理确定台阶长度、台阶高度及台阶数量，其各部分形状应有利于保护围岩稳定的前提下尽量便于机械作业。•4.2当围岩自稳能力较好，隧道开挖跨度不大时，为方便作业，台阶长度宜控制在10~50m以内；围岩稳定性较差时，台阶长度宜控制在3~10m。•4.3上部断面使用钢架时，可采用扩大拱脚和施作锁脚锚杆（管）等措施，防止拱部下沉变形。上下端面初期支护刚架链接应平顺，螺栓连接应牢固。•4.4围岩整体性较差时，施工中应采取措施减少下部开挖时对上部围岩和支护的扰动，下部断面开挖应两侧交错进行，下部断面应在上部断面喷混凝土达到一定强度后开挖。•4.5当围岩不稳定时进尺应为1~1.5m，落地后应立即施作初期支护。•4.6仰拱应及时施作，使支护及早闭合成环。（三）三台阶七步开挖法1三台阶七步开挖法是以弧形导坑预留核心土法为基本模式、分上、中、下三个台阶七个开挖面，各部位的开挖与支护沿隧道纵向错开，平行推进的施工方法。•2三台阶七步开挖法施工工序示意图3三台阶七步开挖法施工工序流程超前地质预报、测量分部钻爆设计（需要时）施工准备拱部超前支护两侧错位开挖中台阶判定围岩稳定性地质素描、轮廓检查初期支护监控量测下一循环开挖、支护施作钢筋混凝土仰拱、填充混凝土施作复合衬砌结束两侧错位开挖下台阶上部弧形导坑开挖地质素描、轮廓检查地质素描、轮廓检查初期支护初期支护调整开挖及支护参数变形超过规范要求仰拱开挖、初期支护、仰拱、侧壁、拱部初期支护闭合成环4三台阶七步开挖法应符施工要点：•4.1三台阶七步开挖法应以机械开挖为主，必要时辅以弱爆破，各分步平行作业，平行施作初期支护，各部分初期支护应...
