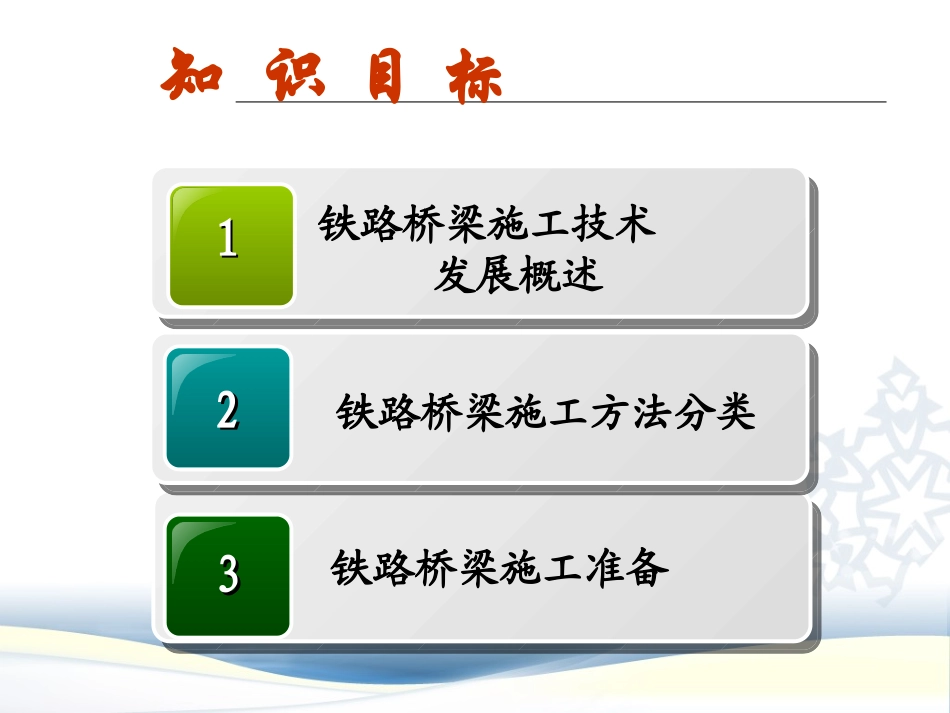

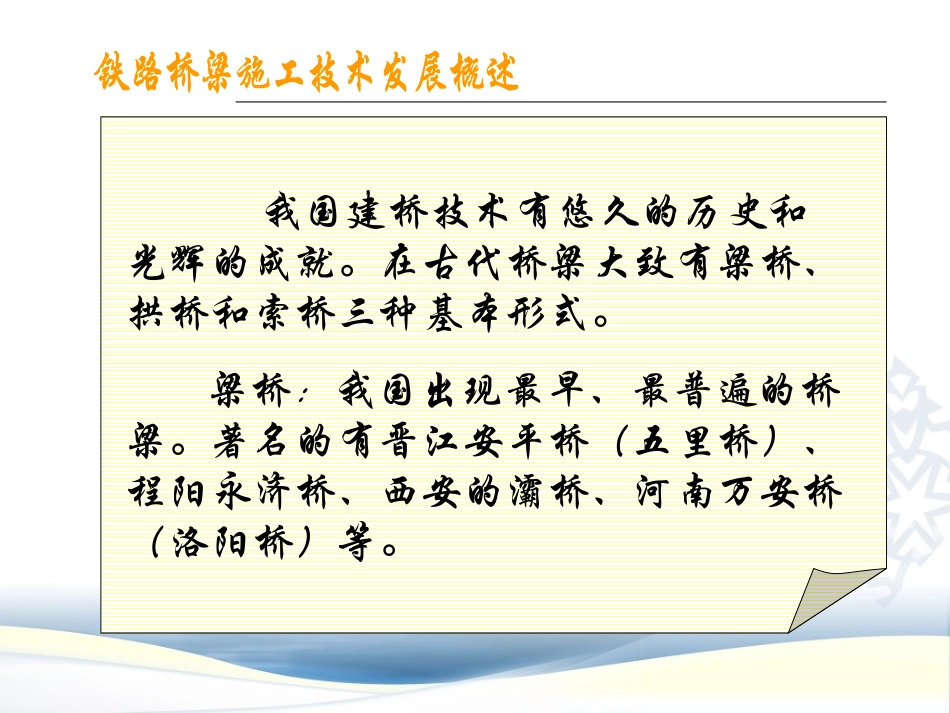

11铁路桥梁施工技术发展概述铁路桥梁施工方法分类铁路桥梁施工准备知识目标2233我国建桥技术有悠久的历史和光辉的成就。在古代桥梁大致有梁桥、拱桥和索桥三种基本形式。梁桥：我国出现最早、最普遍的桥梁。著名的有晋江安平桥（五里桥）、程阳永济桥、西安的灞桥、河南万安桥（洛阳桥）等。安平桥有362孔，桥长5里（2223m），故又名五里桥（现桥长2100m），保持了700余年的桥长记录。洛阳桥共有47孔，建于洛阳江入海口，桥总长约890m，桥宽3.7。桥始建于宋。永济桥集桥、廊、亭三者于一身，石墩木结构楼阁式建筑，２台３墩４孔，桥面架杉木铺木板，桥长64.4米，宽3.4米，高10.6米。拱桥：从伸臂木石梁桥和撑架桥逐步演变和发展起来的。也称曲桥。著名的有河北安济桥（赵州桥）、北京卢沟桥、苏州宝带桥等。赵州桥（安济桥）拱圈并列28道，净跨37.02米，矢高7.23米，上狭下宽总宽9米。主拱圈等厚1.03米，主拱圈上有护拱石。安济桥制作精良，结构独创，造型匀称美丽，雕刻细致生动，列代都予重视和保护。卢沟桥桥全长212.2米，共11孔，净跨不等，自11.4米至13.45米，桥宽9.3米。墩宽自6.5米至7.9米。拱圈接近半圆形。宝带桥宝带桥始建于唐，历代多次重修，现存桥共计53孔，全长316.8米，中间有3孔隆起以通船只，桥宽4.1米。桥头建有石狮、石亭、石塔。索桥：即吊桥、悬索桥，首创于我国。古书把索桥称为桥、笮桥和绳桥，絙是用竹索或藤索、铁索等为骨干相拼悬吊起的大桥。贵州的盘江桥、四川的泸定桥、云南的霁虹桥在国际桥梁史上都负有盛名。盘江桥其上横铺木板两重，厚约27厘米，阔约3米。两边架设高约3米的网状链条护栏，桥头附有方便行旅休憩、避雨的楼堞设施。泸定桥全长103.67米，宽3米，由桥身、桥台、桥亭三部分组成：桥身由13根碗口粗的铁链组成，左右两边各２根，算是桥栏，底下并排９根，铺上木板，就算是桥面。每根铁链由862至997个由熟铁手工打造的铁环相扣，总重量达21吨多。随着施工设备、施工工艺的革新对桥梁类型和体系的发展，对提高桥梁的跨越能力和丰富结构构造形式都起着重要的作用。南京长江大桥为公路铁路双层钢连续桁梁桥，上层为4车道公路桥；下层为双线铁路桥。采用悬臂拼装法架设。正桥长1576m，连同两端引桥总长：铁路6772m，公路桥4588m。金门大桥跨美国旧金山海湾的公路悬索桥。该桥建成于1937年，主跨1280.2m，钢桁加劲梁，在同类桥梁中称冠世界27年。1987年旧金山7级地震，该桥无损害，也就安然地度过了她非同寻常的50岁生日。上海南浦大桥主桥采用双塔双索面钢与混凝土结合梁斜拉桥。主跨跨径423m，一跨过江，通航净空46m。主桥桥面为6车道，桥全长8346m，主桥长846m，浦东引桥长3746m,浦西引桥长3754m。高松桥高松桥为钢筋上承式肋拱。采用钢桁加劲的混凝土拱肋。桥梁全长463.2m，行车道宽6.25m，人行道宽1.5m。主跨260m，跨径是日本最长、世界第十的混凝土拱桥。该桥是日本第一座采用组合桁架和草木犀浆方法架设拱肋的拱桥。苏通长江公路大桥总长8206米，其中主桥采用2088米的七跨双塔双索面钢箱梁斜拉桥，为世界第一大跨径斜拉桥；专用航道桥为548米的钢连续梁桥，属同类桥梁工程世界第二。铁路桥梁基础工程施工方法铁路桥梁下部结构施工方法铁路桥梁上部结构施工方法铁路桥梁施工方法扩大基础桩基础沉井基础管柱基础地下连续墙基础基础施工施工方法方法基础基础施工施工方法方法墩（台）身承台下部结构下部结构施工方法施工方法铁路桥梁施工方法上部结构施工方法预制安装法现浇法劲性骨架法转体法铁路桥梁施工准备技术准备TitleABCD劳动组织准备物资准备施工现场准备熟悉设计文件、研究施工图及现场核对原始资料的进一步调查分析施工前的设计技术交底制订施工方案、进行施工设计编制施工组织设计编制施工预算技术准备内容建立组织结构合理设置施工班组集结施工力量，组织劳动力进场施工组织设计、施工计划和施工技术的交底建立健全各项管理制度劳动组织准备内容工程材料的准备施工设备的准备其他各种小型生产机具、小型配件等的准备物资准备内容施工控制网测量补充钻探搞好“四通一平”建造临时设施安装调试施工机具材料的试验和储存堆放新技...
