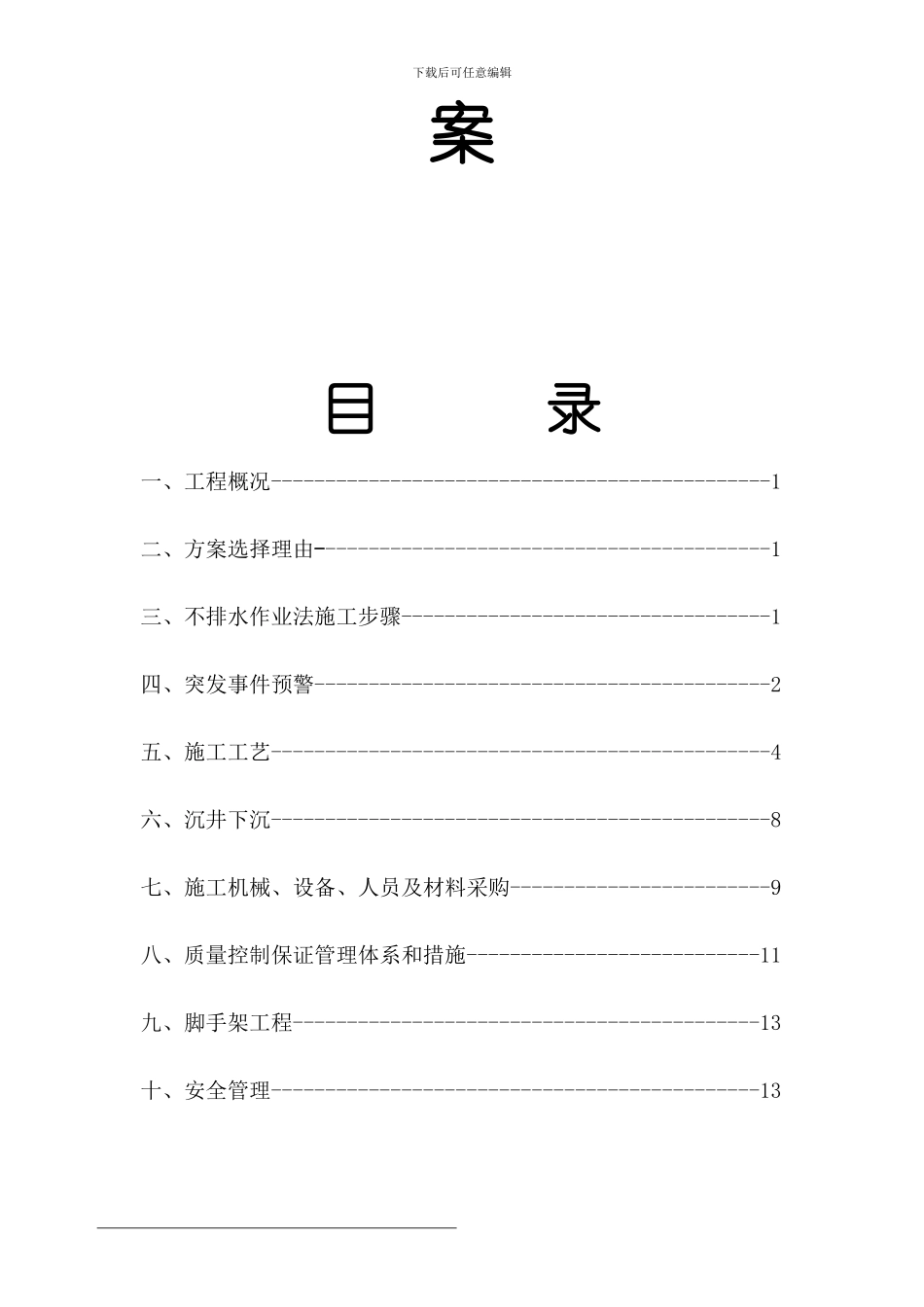

下载后可任意编辑沉井施工专项方 下载后可任意编辑案目 录一、工程概况----------------------------------------------1二、方案选择理由------------------------------------------1三、不排水作业法施工步骤----------------------------------1四、突发事件预警------------------------------------------2五、施工工艺----------------------------------------------4六、沉井下沉----------------------------------------------8七、施工机械、设备、人员及材料采购------------------------9八、质量控制保证管理体系和措施---------------------------11九、脚手架工程-------------------------------------------13十、安全管理---------------------------------------------13 下载后可任意编辑一、工程概况 1、泵房位于城北泵站内，新建调节池东侧，配电房南侧；2、泵房截面尺寸 20600*13600，总深度 14.15m；3、泵房是连接城市管网与污水处理厂的咽喉部位。二、方案选择理由原设计方案为排水作业法，根据现场地质等实际情况，拟改为不排水作业法，理由如下：1、工程靠近曹娥江畔，潮汐水位变化较大； 2、构筑物埋深在 1—5 层土体中，在 2—5 层土体中容易产生流砂现象；3、连接进出水管的标高对中度精度要求高；4、工期要求紧； 5、不排水作业法可以防止沉井过大的水平移位、超沉、欠沉和突沉现象出现。 三、不排水作业法步骤： A、施工总体规划 1）泵房沉井分三次浇筑，三次下沉，第一节制作高度 6m，第二节制作高度 6m，第三节制作高度 2.15m。2）在第一次下沉中前 3m 采纳排水作业法，余下 11.15m 采纳不排水作业法。3）下沉内部土方工程采纳高压水泵冲刷，泥浆泵吸泥取土。4）内部及上部结构施工待沉井沉降稳定后，再进行结构施工。 B、施工步骤： 基槽开挖→垫层→角钢护角→钢筋绑扎→支模→砼浇注→养护→拆模→安装冲刷及吸浆设备→凿除垫层→开始下沉→预定标高→稳定下沉→搭设脚手架→拆除冲刷及吸浆设备→钢筋绑扎→支模→砼浇捣→养护→拆模→安装冲刷及吸浆设备→拆除脚手架→第二次下沉→至预定标高→稳定下沉→搭设脚手架→拆除冲刷及吸浆设备→钢筋绑扎→支模→砼浇捣→养护→拆模→安装冲刷及吸浆设备→第三次下沉→至预定标高→稳定下沉→潜水员检查土层→回填碎石→安装预留修正冲刷孔→水下砼封底→养护→抽水检查→清除表面浮浆→修正沉井轴线、标高→封堵修正冲刷孔→砼底板→...
