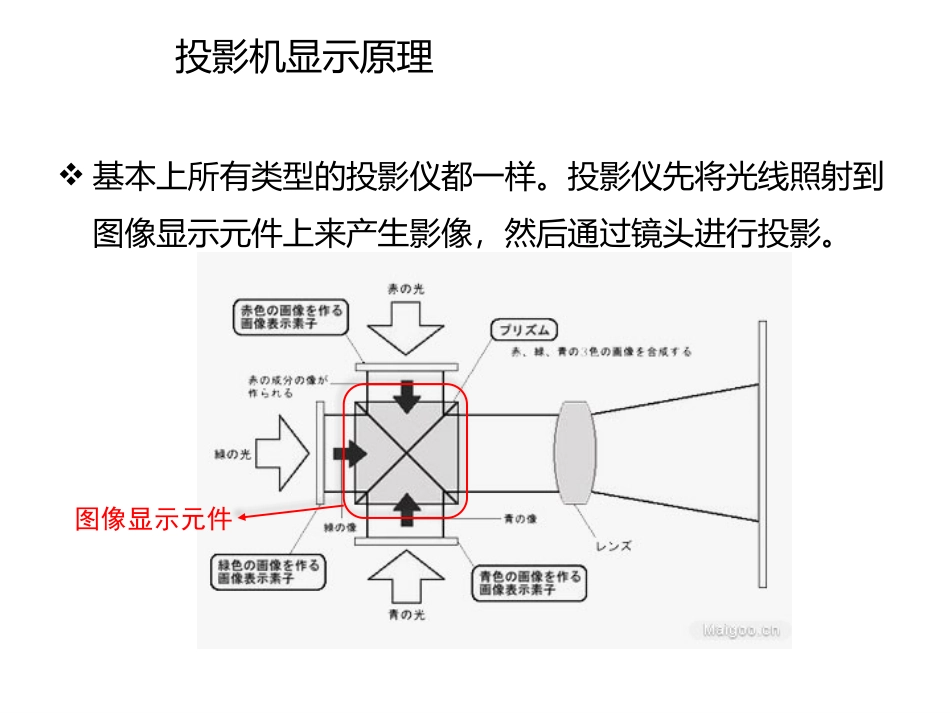

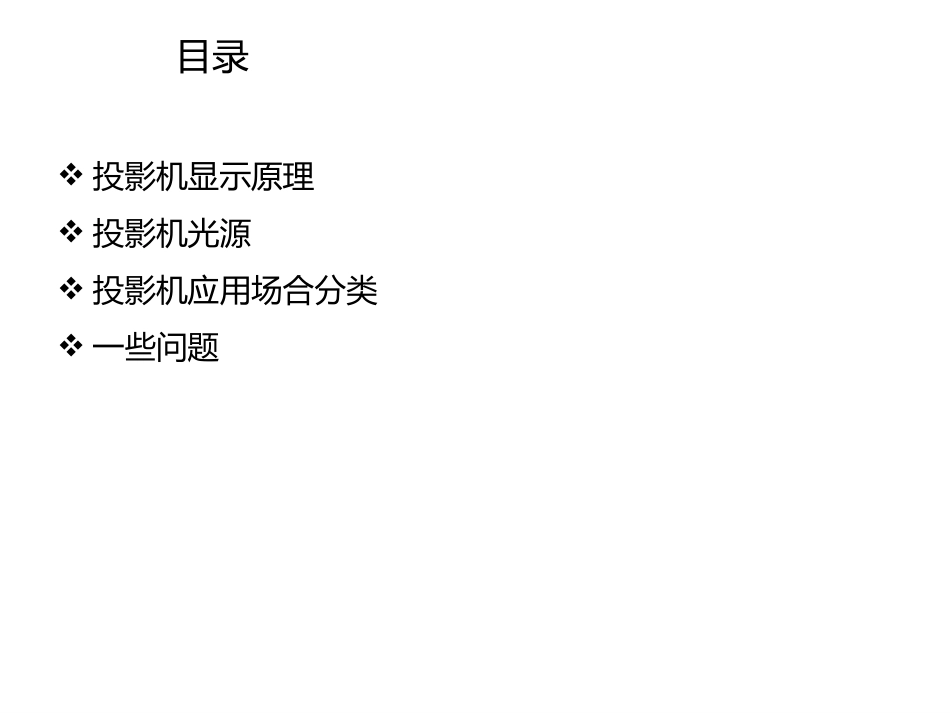

投影仪调查报告目录投影机显示原理投影机光源投影机应用场合分类一些问题投影机显示原理基本上所有类型的投影仪都一样。投影仪先将光线照射到图像显示元件上来产生影像，然后通过镜头进行投影。图像显示元件投影机显示原理投影机光路的基本结构投影机显示原理光源部分光源灯发射的光通过透镜阵列聚集到偏光转换元件上，第1透镜阵列将点光源分散，第2透镜阵列将分散的光聚集到光转换元件上偏光转换元件的作用是将所有的P偏光波转换为S偏光波，便于通过在液晶显示元件显示（液晶的排列是有方向性的）转换后的光只有S偏光波，透过透镜聚集在一个方向，通过分光镜或者色轮分为红、蓝、绿三色光在分光前可加入光圈•IRIS动态光圈技术—自动Iris功能能够以每秒60次的频率探测外界环境的明暗变化，自动修正光圈大小，动态调节灯泡亮度，保持稳定明亮的光线输出，有利于提高在暗场的图像对比度，提供更加饱满的色彩。图1光线偏转和聚集图2分光投影机显示原理图像显示元件分光后的红、蓝、绿三基色光通过图像显示元件聚集，重新合成、投影投影机图像显示技术分为以下几种：CRT（阴极射线管）—输入信号源分解成R（红）、G（绿）B（蓝）三个CRT管的荧光屏上，荧光粉在高压作用下发光系统放大、会聚、在大屏幕上显示出彩色图像。LCD—利用了液晶的电光效应，通过电路控制液晶单元的透射率及反射率，从而产生不同灰度层次及多达1670万种色彩的靓丽图像图3图像显示过程图4LCD显示原理投影机显示原理DLP—被均匀化的光通过一个色轮（ColorWheel），将光分成RGB三色（或者RGBW等更多色）,有一些厂家利用BSV液晶拼接技术镜片过滤光线传导，再将色彩由透镜投射在DMD（数字光学处理技术）芯片上，最后反射经过投影镜头在投影屏幕上成像。LCOS—即液晶附硅，也叫硅基液晶，是一种基于反射模式，尺寸非常小的矩阵液晶显示装置。这种矩阵采用CMOS技术在硅芯片上加工制作而成。像素的尺寸大小从7微米到20微米，对于百万像素的分辨率，这个装置通常小于1英寸。有效矩阵的电路在每个像素的电极和公共透明电极间提供电压，这两个电极之间被一薄层液晶分开。像素的电极也是一个反射镜。通过透明电极的入射光被液晶调制光电响应电压将被应用于每个像素电极。反射的像被光学方法同入射光分开从而被投影物镜放大成像到大屏幕上。采用LCOS技术的投影机其光线不是穿过LCD面板，而是采用反射方式来形成图像，光利用效率可达40%。图5激光混合光源的DLP投影仪图6LCOS投影仪投影机显示原理几种显示技术对比注1：主要取决于投影机所采用的光源，如对于DLP技术，传统光源的色域较窄，但是如才用LED光源，其色域将大大扩展。注2：因没有相关方面的资料介绍，所以该参数为类比于LCD的参数。注3：CRT没有开孔率这一参数，该参数为比照后三者的类比参数。注4：分辨率这一参数是在相同技术条件、生产工艺成熟的情况下的产品。注5：易损件这一项参数的列举是针对不同芯片相对于其它的元件出现故障的几率而列举的，并非该元件就是特别容易损坏的(或该元件在机器使用寿命终止前肯定要损坏的!)注6：色轮电机仅在单片及两片DLP机中存在，三片DLP投影机中无此元件，RGB三原色独立发光的单片DLP投影机已经不再使用色轮。投影机光源投影机光源投影机光源高强度气体放电光源原理投影机光源新兴光源原理-LED光源投影机光源新兴光源原理-激光光源投影机光源新兴光源原理-混合光源投影机光源几种光源对比投影机应用场合分类LED光源在投影机领域的应用阻碍：因现阶段LED光源本身亮度不高的限制，通常将LED光源限制在微型投影机上，本身就狭窄的发展渠道，加上高亮度LED光源发热大、成本高的问题，让微型投影机无法成为LED光源成长的强大温床。一些厂商将高亮度光源（3500~4000lm）应用在商教投影机上，成本较高昂。应用场合实际面积/㎡投影机亮度/lm幕布尺寸/寸家居或会客厅40~50800~120060~72小型会议室或者标准教室60~1001500~200080~100中型会议室或者阶梯教室120~2002000~3000120~150大型会议室或者礼堂3003000以上200以上一些问题
