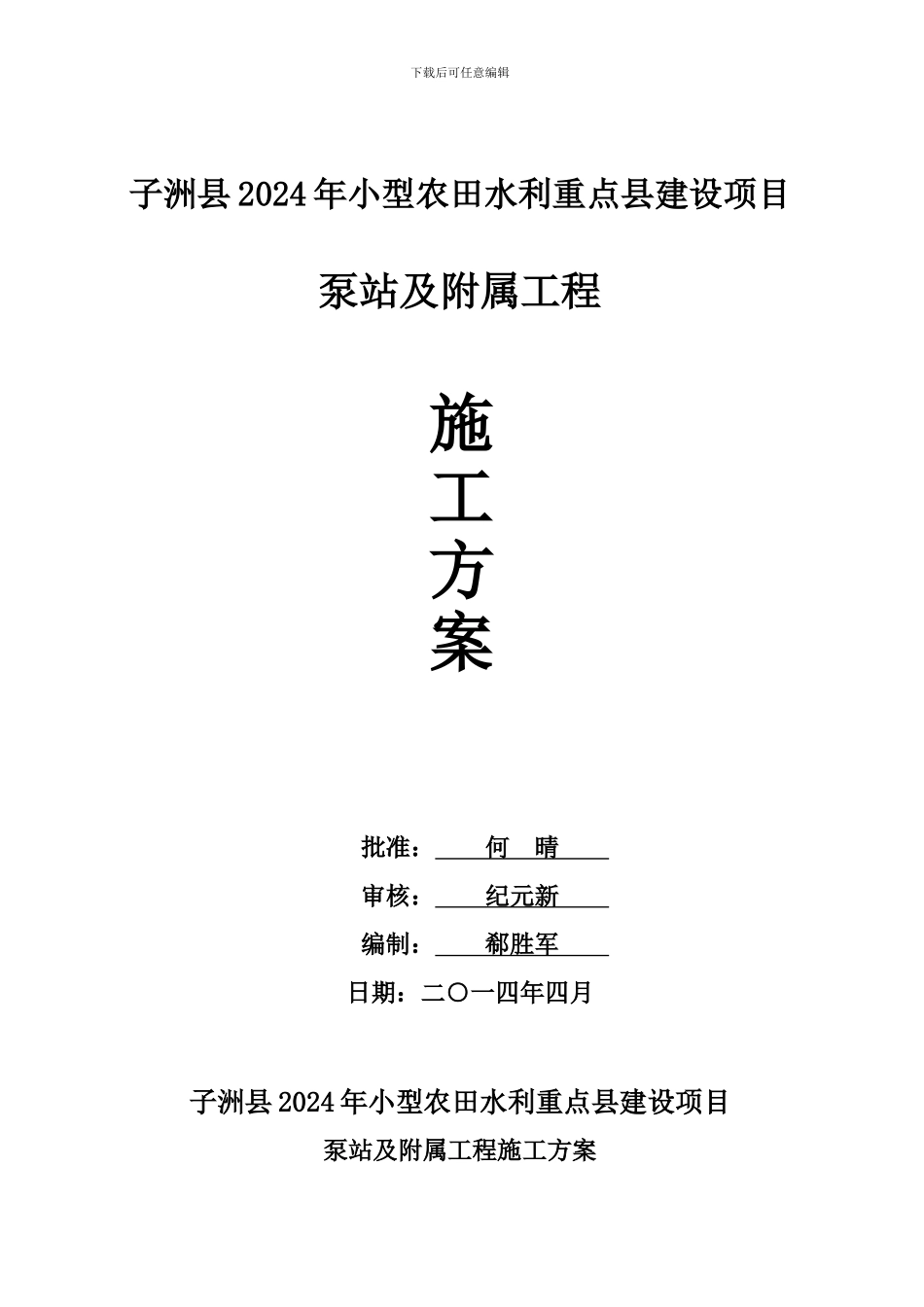

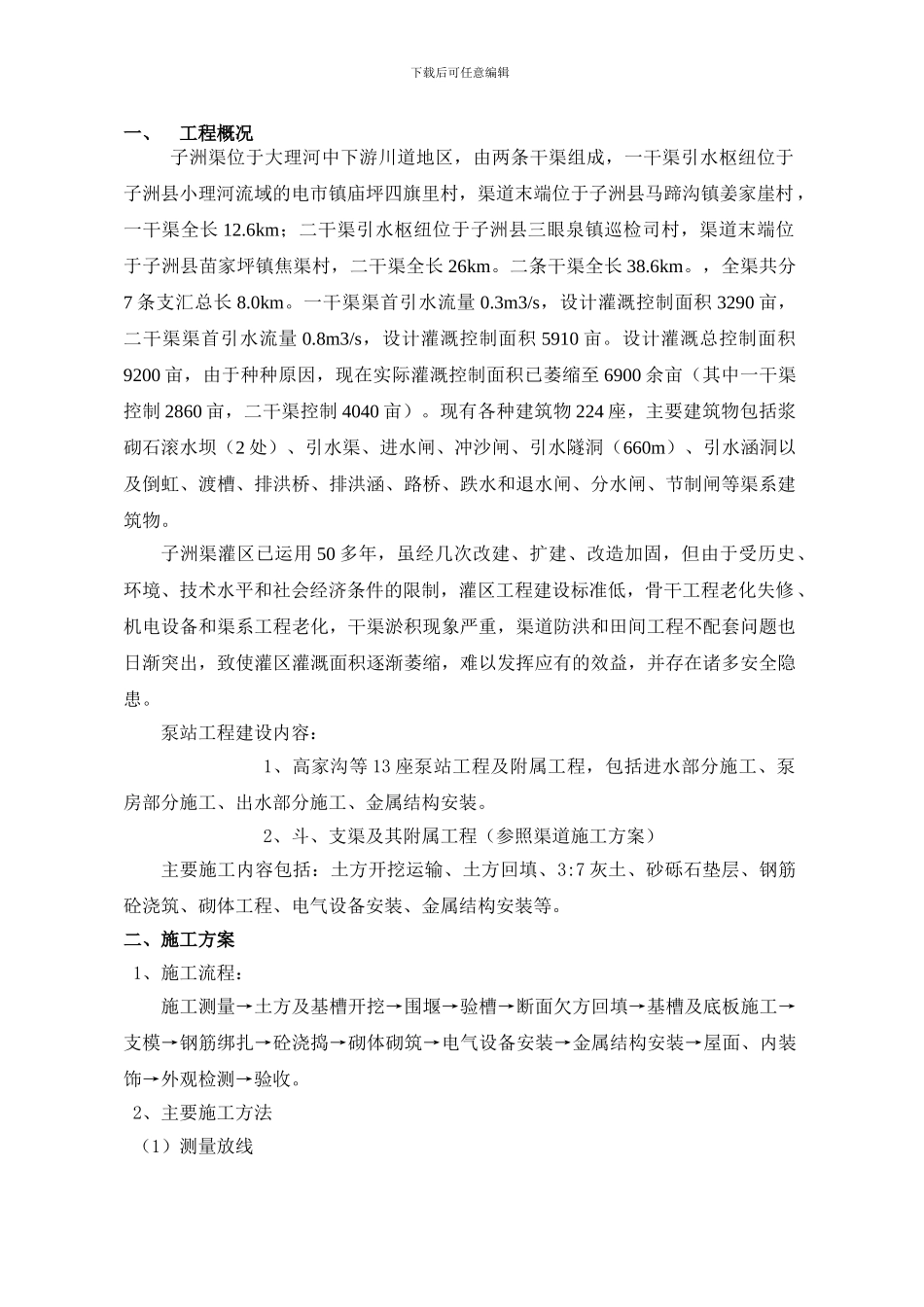

下载后可任意编辑子洲县 2024 年小型农田水利重点县建设项目 泵站及附属工程施工方案批准： 何 晴 审核： 纪元新 编制： 郗胜军 日期：二○一四年四月子洲县 2024 年小型农田水利重点县建设项目 泵站及附属工程施工方案下载后可任意编辑一、工程概况子洲渠位于大理河中下游川道地区，由两条干渠组成，一干渠引水枢纽位于子洲县小理河流域的电市镇庙坪四旗里村，渠道末端位于子洲县马蹄沟镇姜家崖村，一干渠全长 12.6km；二干渠引水枢纽位于子洲县三眼泉镇巡检司村，渠道末端位于子洲县苗家坪镇焦渠村，二干渠全长 26km。二条干渠全长 38.6km。，全渠共分7 条支汇总长 8.0km。一干渠渠首引水流量 0.3m3/s，设计灌溉控制面积 3290 亩，二干渠渠首引水流量 0.8m3/s，设计灌溉控制面积 5910 亩。设计灌溉总控制面积9200 亩，由于种种原因，现在实际灌溉控制面积已萎缩至 6900 余亩（其中一干渠控制 2860 亩，二干渠控制 4040 亩）。现有各种建筑物 224 座，主要建筑物包括浆砌石滚水坝（2 处）、引水渠、进水闸、冲沙闸、引水隧洞（660m）、引水涵洞以及倒虹、渡槽、排洪桥、排洪涵、路桥、跌水和退水闸、分水闸、节制闸等渠系建筑物。子洲渠灌区已运用 50 多年，虽经几次改建、扩建、改造加固，但由于受历史、环境、技术水平和社会经济条件的限制，灌区工程建设标准低，骨干工程老化失修、机电设备和渠系工程老化，干渠淤积现象严重，渠道防洪和田间工程不配套问题也日渐突出，致使灌区灌溉面积逐渐萎缩，难以发挥应有的效益，并存在诸多安全隐患。泵站工程建设内容：1、高家沟等 13 座泵站工程及附属工程，包括进水部分施工、泵房部分施工、出水部分施工、金属结构安装。2、斗、支渠及其附属工程（参照渠道施工方案）主要施工内容包括：土方开挖运输、土方回填、3:7 灰土、砂砾石垫层、钢筋砼浇筑、砌体工程、电气设备安装、金属结构安装等。二、施工方案1、施工流程：施工测量→土方及基槽开挖→围堰→验槽→断面欠方回填→基槽及底板施工→支模→钢筋绑扎→砼浇捣→砌体砌筑→电气设备安装→金属结构安装→屋面、内装饰→外观检测→验收。2、主要施工方法（1）测量放线 下载后可任意编辑正式施工前，应对使用的仪器进行校对与检验，由计量单位认可后方可投入使用。 交接桩应有文字、图示，并办理交接手续，由测量人员复核无误后，方可进行放测，并提前做好内业计算和准备工作。水准点交接后应进行复测，...
