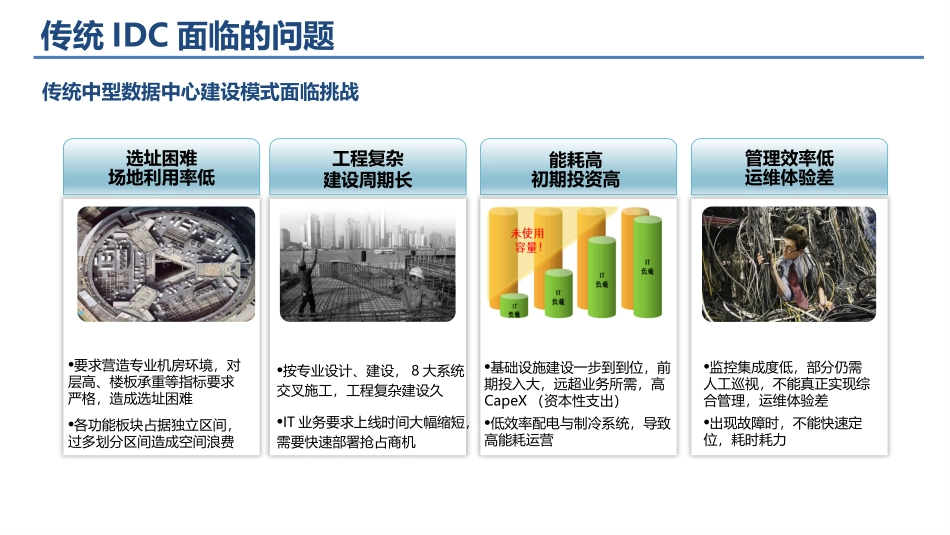

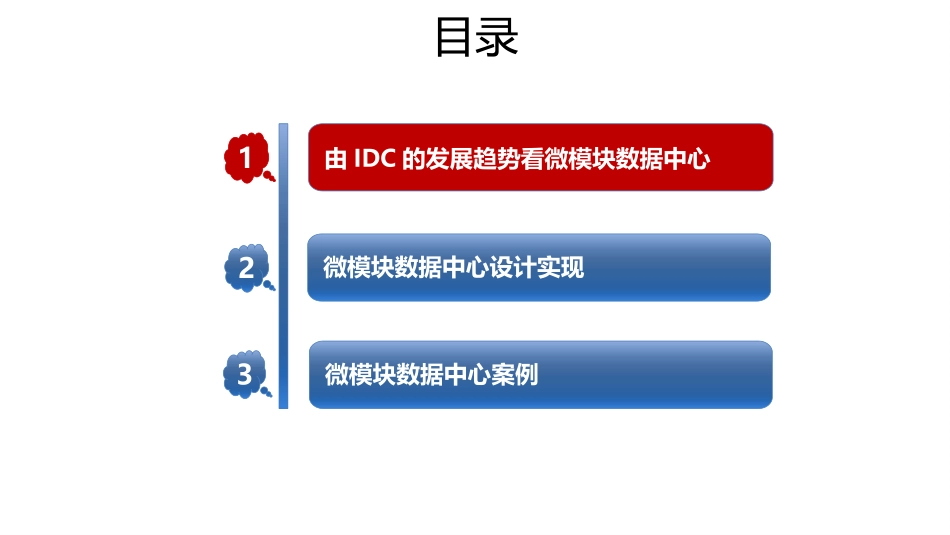

微模块数据中心方案由IDC的发展趋势看微模块数据中心微模块数据中心设计实现2微模块数据中心案例目录13传统IDC面临的问题传统中型数据中心建设模式面临挑战工程复杂建设周期长添加标题能耗高初期投资高管理效率低运维体验差按专业设计、建设，8大系统交叉施工，工程复杂建设久IT业务要求上线时间大幅缩短，需要快速部署抢占商机基础设施建设一步到到位，前期投入大，远超业务所需，高CapeX（资本性支出）低效率配电与制冷系统，导致高能耗运营选址困难场地利用率低要求营造专业机房环境，对层高、楼板承重等指标要求严格，造成选址困难各功能板块占据独立区间，过多划分区间造成空间浪费监控集成度低，部分仍需人工巡视，不能真正实现综合管理，运维体验差出现故障时，不能快速定位，耗时耗力什么是模块化数据中心微模块数据中心低能耗易扩展快部署省投资模块化数据中心（ModularDataCenter，MDC）把整个数据中心分为若干个独立区域，各区域的规模、功率负载、配置等均按照统一标准进行设计，随着业务需求的增长而增加独立模块，从而实现快速建设，精确复制已有优秀方案的目的；真正的模块化数据中心，制冷、供电及管理系统都应实现模块化、区域化，互不干扰，可独立运行，无公用部分，如静压箱，空调，电池组等。微模块数据中心的客户价值——简化数据中心建设过程、缩短数据中心建设周期快速部署—实施周期从数月缩减至数周V.S高架地板防静电地面强弱电到每个机柜强弱电到每个模块模块化整体交付，出厂前完成联调传统IDC实施：MDC实施：以客户需求为设计依据，整体架构上以高可靠性、高可用性、易维护性、可扩展性为原则，结构设计方面按照标准化、模块化为原则，实现工厂预制化和快速拼装部署。工程产品化微模块数据中心的客户价值—提高数据中心能源利用率近年来，我国数据中心发展迅猛，总量已超过40万个，年耗电量超过全社会用电量的1.5%，其中大多数数据中心的PUE仍普遍大于2.2，（目前美国数据中心PUE已达1.9，先进数据中心PUE已达到1.2以下），与国际先进水平相比有较大差距，节能潜力巨大。同时，数据中心产生大量的温室气体排放，消耗大量的水资源，其设备废弃后造成较大污染，给资源和环境带来巨大挑战。—工信部、国家机关事务管理局、国家能源局于2015年3月18日联合发布《国家绿色数据中心试点工作方案》从子系统到整体架构的模块化设计，多种节能技术联合应用，有效降低PUE，实现真正绿色节能微模块数据中心的客户价值—提高数据中心能源利用率紧靠热源的制冷可以实现更高的制冷效率，采取水平送风方式的行间空调，能够有效地消除由高密度计算产生的热点，获得最高的可用性；与冷、热通道封闭技术的结合，将更大幅度的提高冷却设备的效率；从子系统到整体架构的模块化设计，多种节能技术联合应用，有效降低PUE，实现真正绿色节能模块化高效配电系统密闭冷热通道2.12.01.61.51.3PUE1.25能耗节省>30%行间空调整体模块化高密设计，高负载率传统数据中心部分地区采用FreeCooling技术浪潮微模块数据中心“分批部署、灵活扩容”的建设模式传统数据中心“一步到位”的建设模式通常的数据中心最终的容量设计比实际需要大1.5倍；在刚刚安装或调试过程中，超大规模设计甚至更加显著，通常在5倍左右；微模块数据中心的客户价值—降低初始投资，提高设备效率传统数据中心基础设施最大的、可以避免的成本就是过度规划设计成本。由IDC的发展趋势看微模块数据中心微模块数据中心设计实现2微模块数据中心案例目录13绿色高效制冷系统风冷/冷冻水两种制冷方案可选，灵活适配客户需求行级制冷：高性能行间空调，风冷形式/冷冻水形式可选，前送风后回风，水平送风距离仅2-6m，不受限于风道及开孔地板，送风效率大大提升，完美匹配封闭冷、热通道场景，大幅降低PUE，解决局部热点问题；配置灵活风冷行级制冷(DX)冷冻水行级制冷(CW)高效率模块化供配电系统—模块化UPS模块化/机架式UPS：支持单机20kVA-320kVA多种容量UPS，按需部署，柔性扩容；模块化配电柜：采用一体化配电柜，集成IT配电单元、空调配电单元、UPS配电单元，真正实现一体化集成配电，大幅...
