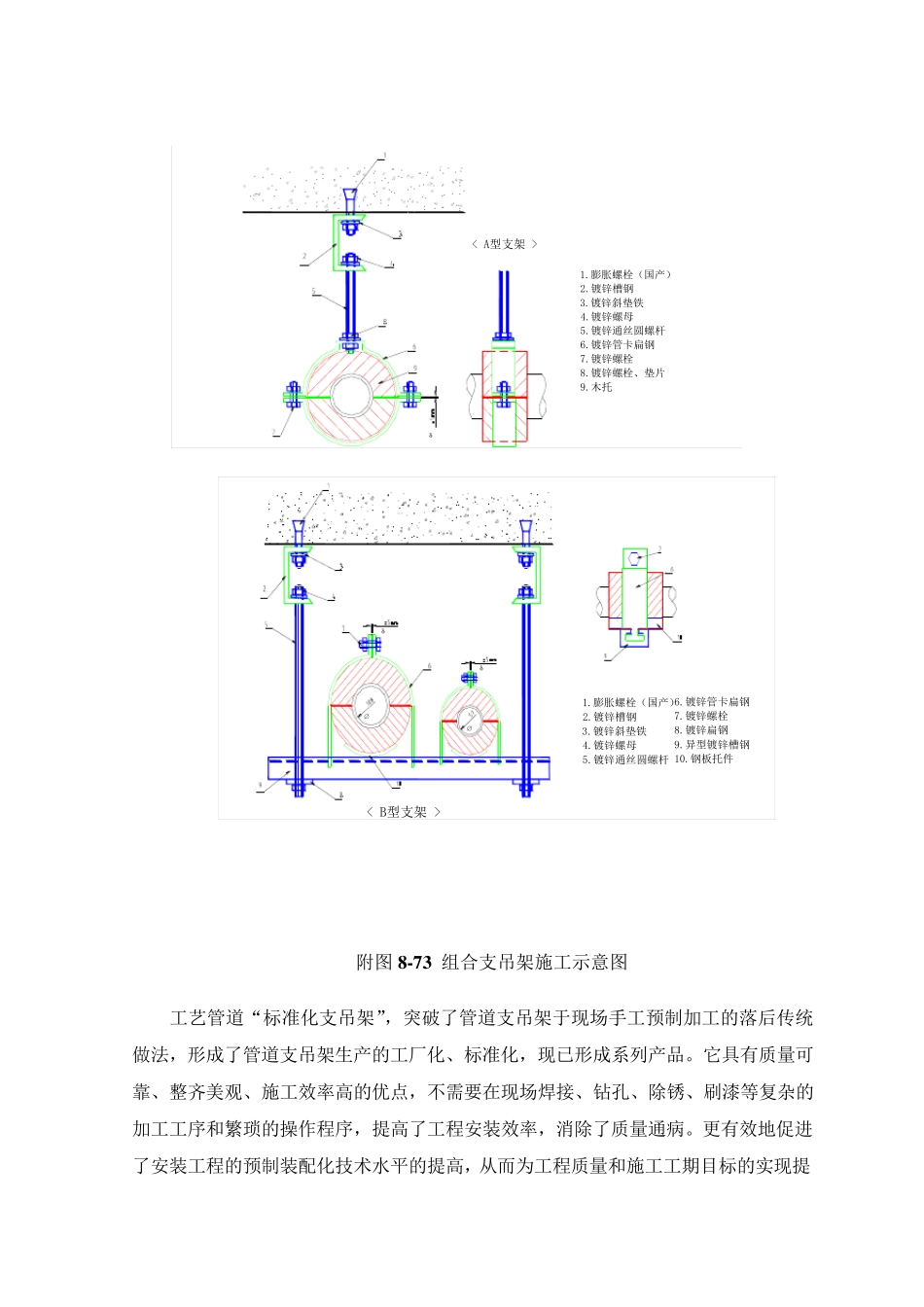

机电工程新工艺 新材料和新技术应用 19.1 钢管的沟槽连接技术 沟槽连接技术是近几年从国外引进的比较先进的管道施工工艺,施工时,全部采用机械加工的方法。我们将在消防管道的施工中采用这种工艺。 直管连接时,先用专门的压槽机在管端压出2.5~3mm 深的槽,在管端装好橡胶密封圈后,外面再用卡箍卡紧,卡箍又用螺栓进行连接;连接支管时,用钻孔机在干管上打出相应的孔洞后,再安装成品的三通或四通管件,也用橡胶密封。安装极为方便快捷,可大大提高施工效率。并且拆装和改造方便。管道安装完成后,还有优良的抗震性能。 19.2 W 型无承口机制排水铸铁管的使用 与传统的铸铁管道相比,W 型排水铸铁管不仅安装检修方便、外形美观,而且抗震性能良好,使用中不易堵塞。 19.3 橡塑海棉保温工艺 为了杜绝设备安装工程中常见的凝结水滴水的问题,本工程中,我们将采用橡塑海绵保温材料。该材料具有保温性能好、易于加工、防水、外形美观、环保、不易损坏等优点。 19.4 无法兰通风管道安装工艺 为了保证通风管道的加工制作质量,我们将采用先进的风管加工流水线制作风管,使用无法兰连接技术进行风管的安装,可以有效地保证工程的施工质量和提高施工的效率。 19.5 采用管道支吊架标准化技术 < A型支架 >1.膨胀螺栓(国产)2.镀锌槽钢3.镀锌斜垫铁4.镀锌螺母5.镀锌通丝圆螺杆6.镀锌管卡扁钢7.镀锌螺栓8.镀锌螺栓、垫片9.木托< B型支架 >6.镀锌管卡扁钢7.镀锌螺栓8.镀锌扁钢9.异型镀锌槽钢10.钢板托件1.膨胀螺栓(国产)2.镀锌槽钢3.镀锌斜垫铁4.镀锌螺母5.镀锌通丝圆螺杆 附图8-73 组合支吊架施工示意图 工艺管道“标准化支吊架”,突破了管道支吊架于现场手工预制加工的落后传统做法,形成了管道支吊架生产的工厂化、标准化,现已形成系列产品。它具有质量可靠、整齐美观、施工效率高的优点,不需要在现场焊接、钻孔、除锈、刷漆等复杂的加工工序和繁琐的操作程序,提高了工程安装效率,消除了质量通病。更有效地促进了安装工程的预制装配化技术水平的提高,从而为工程质量和施工工期目标的实现提 供了技术上的保障。 19.6 套接紧定式钢导管 为减少电气工程施工过程中电焊机的使用,从而减少其产生的噪声、废烟及废物对环境造成污染,同时能够减少工序,提高施工效率和施工质量,我们提出在施工中使用套接紧定式钢导管。应用该项产品的管路施工验收规范——CECS120:2000 已经中国工程建设标准化协会批准并于2...
