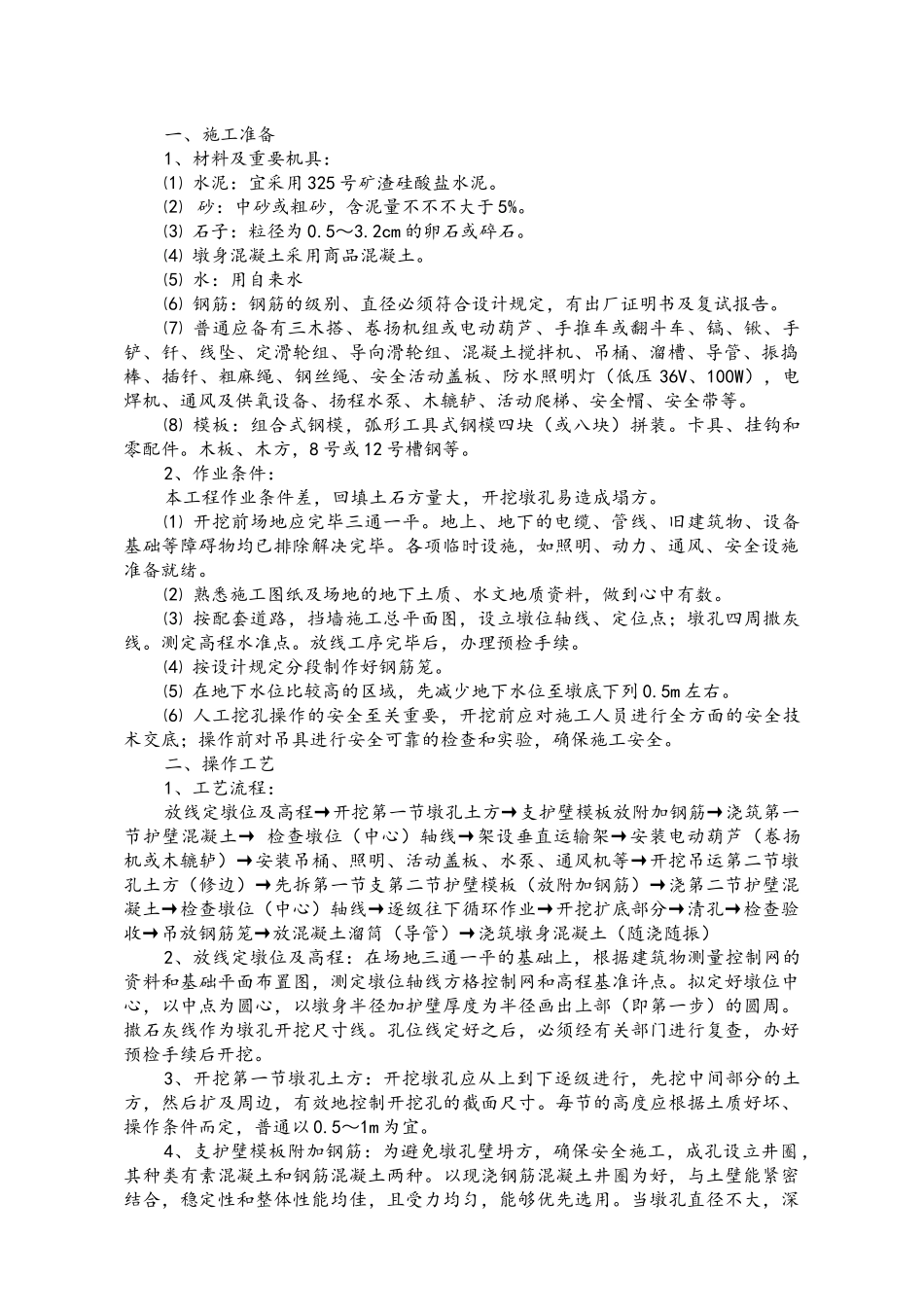

一、施工准备 1、材料及重要机具：⑴ 水泥：宜采用 325 号矿渣硅酸盐水泥。⑵ 砂：中砂或粗砂，含泥量不不不大于 5%。⑶ 石子：粒径为 0.5～3.2cm 的卵石或碎石。⑷ 墩身混凝土采用商品混凝土。⑸ 水：用自来水⑹ 钢筋：钢筋的级别、直径必须符合设计规定，有出厂证明书及复试报告。⑺ 普通应备有三木搭、卷扬机组或电动葫芦、手推车或翻斗车、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、混凝土搅拌机、吊桶、溜槽、导管、振捣棒、插钎、粗麻绳、钢丝绳、安全活动盖板、防水照明灯（低压 36V、100W），电焊机、通风及供氧设备、扬程水泵、木辘轳、活动爬梯、安全帽、安全带等。⑻ 模板：组合式钢模，弧形工具式钢模四块（或八块）拼装。卡具、挂钩和零配件。木板、木方，8 号或 12 号槽钢等。2、作业条件： 本工程作业条件差，回填土石方量大，开挖墩孔易造成塌方。⑴ 开挖前场地应完毕三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除解决完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。⑵ 熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。⑶ 按配套道路，挡墙施工总平面图，设立墩位轴线、定位点；墩孔四周撒灰线。测定高程水准点。放线工序完毕后，办理预检手续。⑷ 按设计规定分段制作好钢筋笼。⑸ 在地下水位比较高的区域，先减少地下水位至墩底下列 0.5m 左右。⑹ 人工挖孔操作的安全至关重要，开挖前应对施工人员进行全方面的安全技术交底；操作前对吊具进行安全可靠的检查和实验，确保施工安全。二、操作工艺 1、工艺流程：放线定墩位及高程→开挖第一节墩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→ 检查墩位（中心）轴线→架设垂直运输架→安装电动葫芦（卷扬机或木辘轳）→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节墩孔土方（修边）→先拆第一节支第二节护壁模板（放附加钢筋）→浇第二节护壁混凝土→检查墩位（中心）轴线→逐级往下循环作业→开挖扩底部分→清孔→检查验收→吊放钢筋笼→放混凝土溜筒（导管）→浇筑墩身混凝土（随浇随振）2、放线定墩位及高程：在场地三通一平的基础上，根据建筑物测量控制网的资料和基础平面布置图，测定墩位轴线方格控制网和高程基准许点。拟定好墩位中心，以中点为圆心，以墩身半径加护壁厚度为半径画出上部（即第一步）的圆周。撒石灰线作为墩孔开挖尺寸线。孔位线定好之后，必须...
