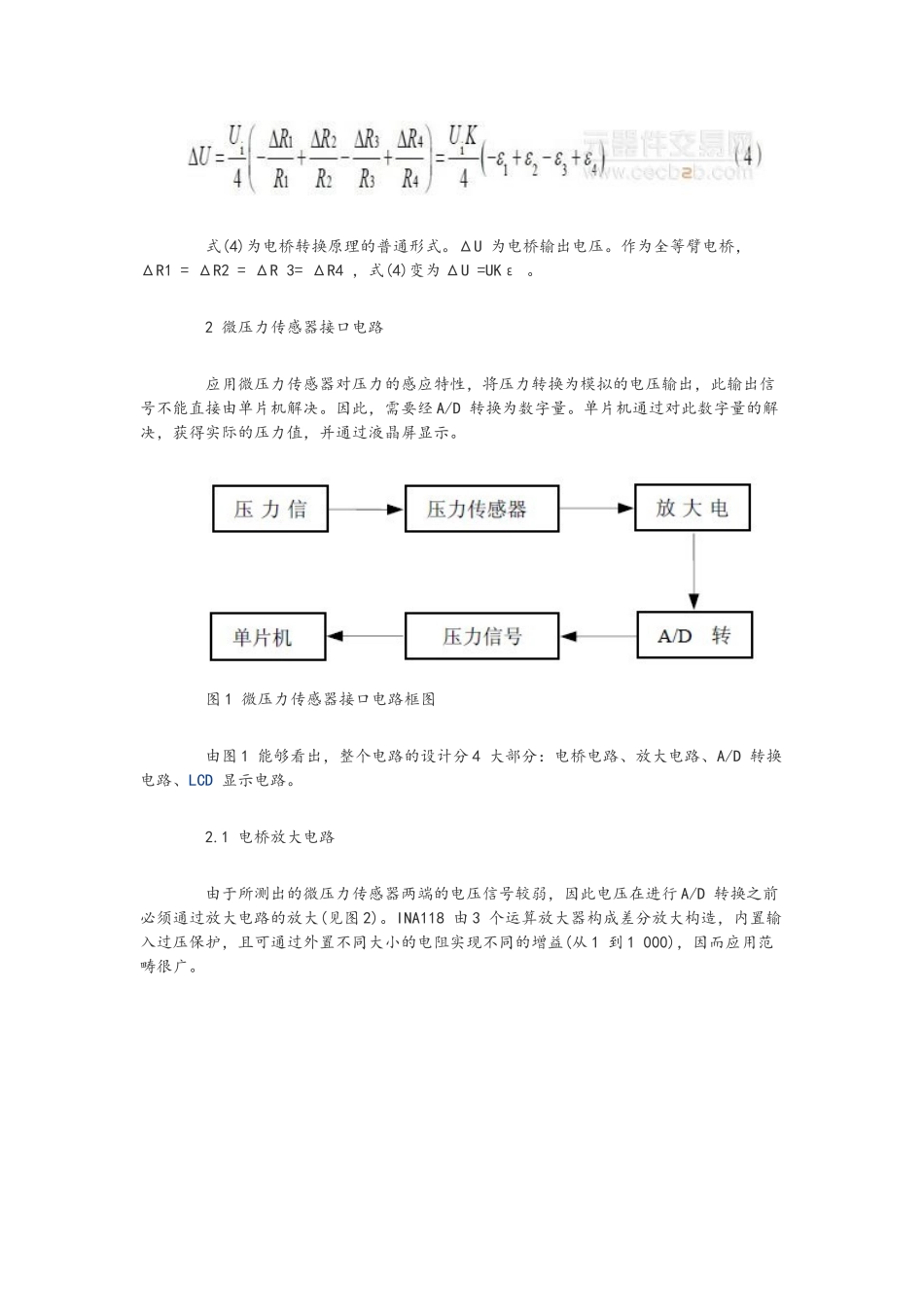

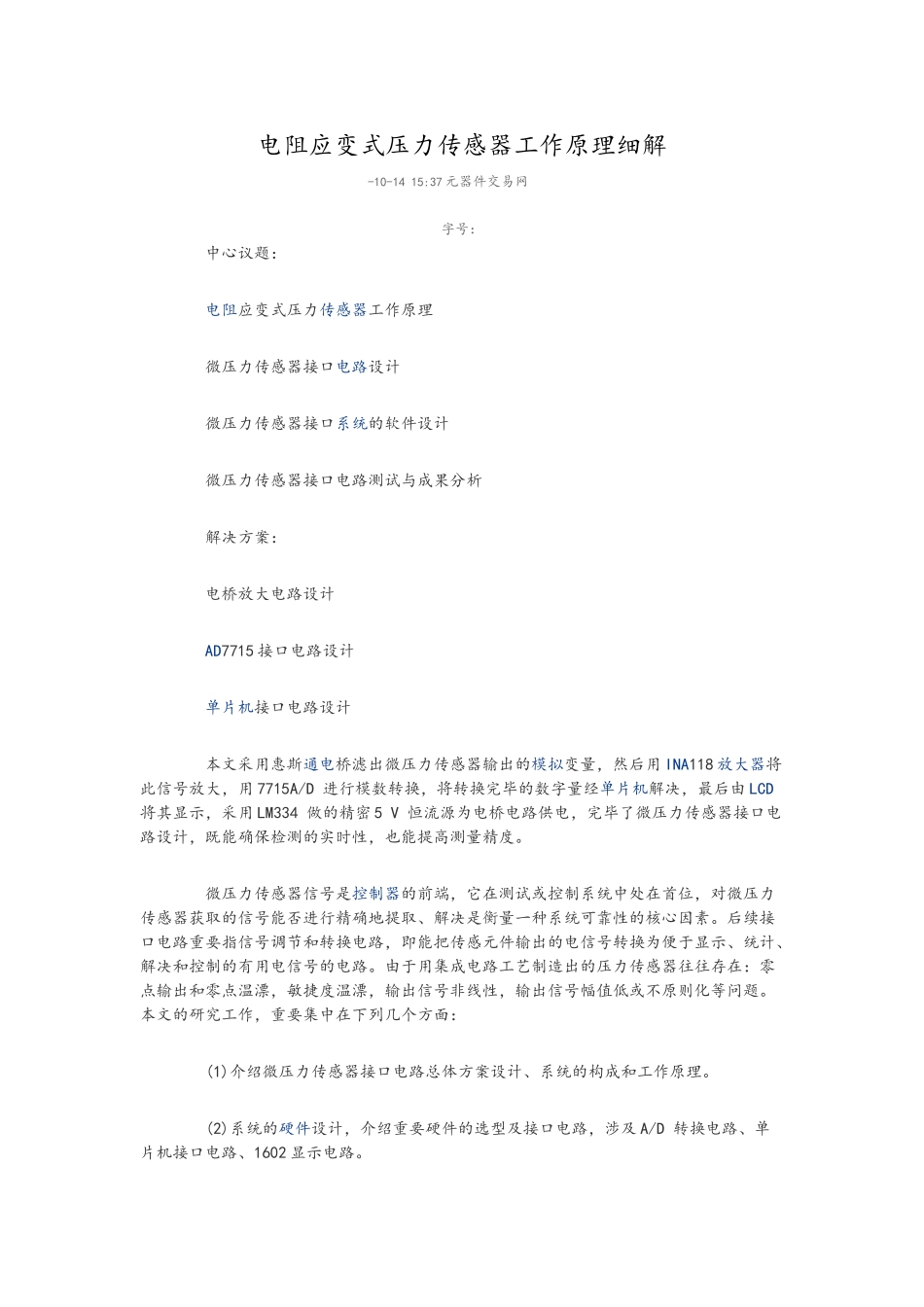

电阻应变式压力传感器工作原理细解-10-14 15:37 元器件交易网 字号： 中心议题： 电阻应变式压力传感器工作原理 微压力传感器接口电路设计 微压力传感器接口系统的软件设计 微压力传感器接口电路测试与成果分析 解决方案： 电桥放大电路设计 AD7715 接口电路设计 单片机接口电路设计 本文采用惠斯通电桥滤出微压力传感器输出的模拟变量，然后用 INA118 放大器将此信号放大，用 7715A/D 进行模数转换，将转换完毕的数字量经单片机解决，最后由 LCD 将其显示，采用 LM334 做的精密 5 V 恒流源为电桥电路供电，完毕了微压力传感器接口电路设计，既能确保检测的实时性，也能提高测量精度。 微压力传感器信号是控制器的前端，它在测试或控制系统中处在首位，对微压力传感器获取的信号能否进行精确地提取、解决是衡量一种系统可靠性的核心因素。后续接口电路重要指信号调节和转换电路，即能把传感元件输出的电信号转换为便于显示、统计、解决和控制的有用电信号的电路。由于用集成电路工艺制造出的压力传感器往往存在：零点输出和零点温漂，敏捷度温漂，输出信号非线性，输出信号幅值低或不原则化等问题。本文的研究工作，重要集中在下列几个方面： (1)介绍微压力传感器接口电路总体方案设计、系统的构成和工作原理。 (2)系统的硬件设计，介绍重要硬件的选型及接口电路，涉及 A/D 转换电路、单片机接口电路、1602 显示电路。 (3)对系统采用的软件设计进行研究，并简要叙述重要流程图，涉及主程序、A/D 转换程序、1602 显示程序。 1 电阻应变式压力传感器工作原理 电阻应变式压力传感器是由电阻应变片构成的测量电路和弹性敏感元件组合起来的传感器。当弹性敏感元件受到压力作用时，将产生应变，粘贴在表面的电阻应变片也会产生应变，体现为电阻值的变化。这样弹性体的变形转化为电阻应变片阻值的变化。把 4 个电阻应变片按照桥路方式连接，两输入端施加一定的电压值，两输出端输出的共模电压随着桥路上电阻阻值的变化增加或者减小。普通这种变化的对应关系含有近似线性的关系。找到压力变化和输出共模电压变化的对应关系，就能够通过测量共模电压得到压力值。 当有压力时各桥臂的电阻状态都将变化，电桥的电压输出会有变化。 式中：Uo 为输出电压，Ui 为输入电压。 当输入电压一定且 ΔRi < 对于全等臂电桥， R1= R2= R3= R，各桥臂电阻应变片敏捷系数 K 相似，式(2)可简化为 由于 ΔRi< 式(4)...
