小型断路器培训教程VIP免费

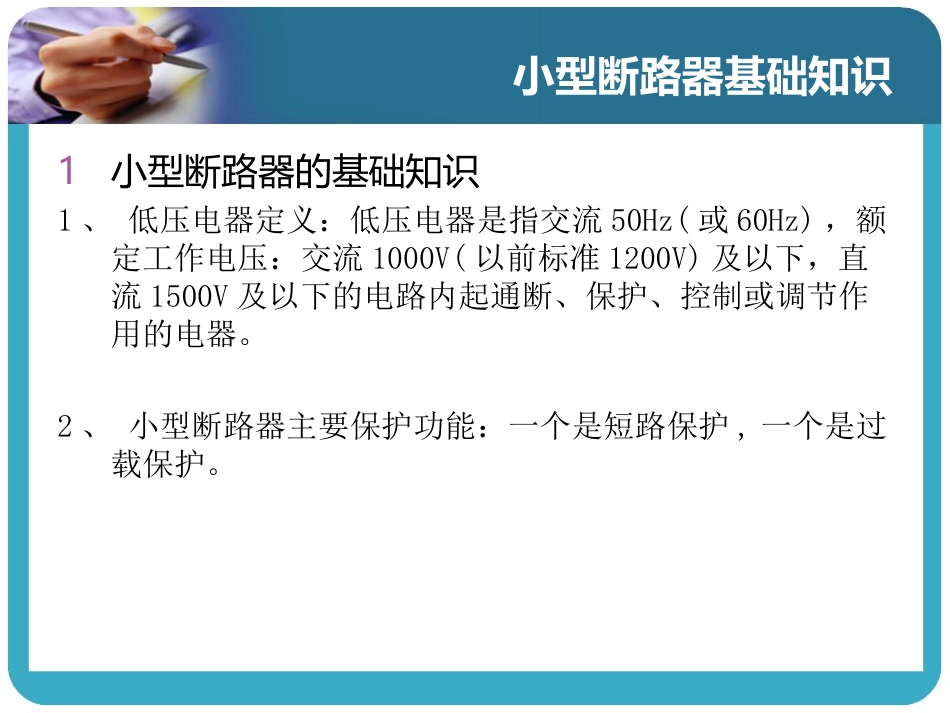

小型断路器培训教程_第1页
1/28

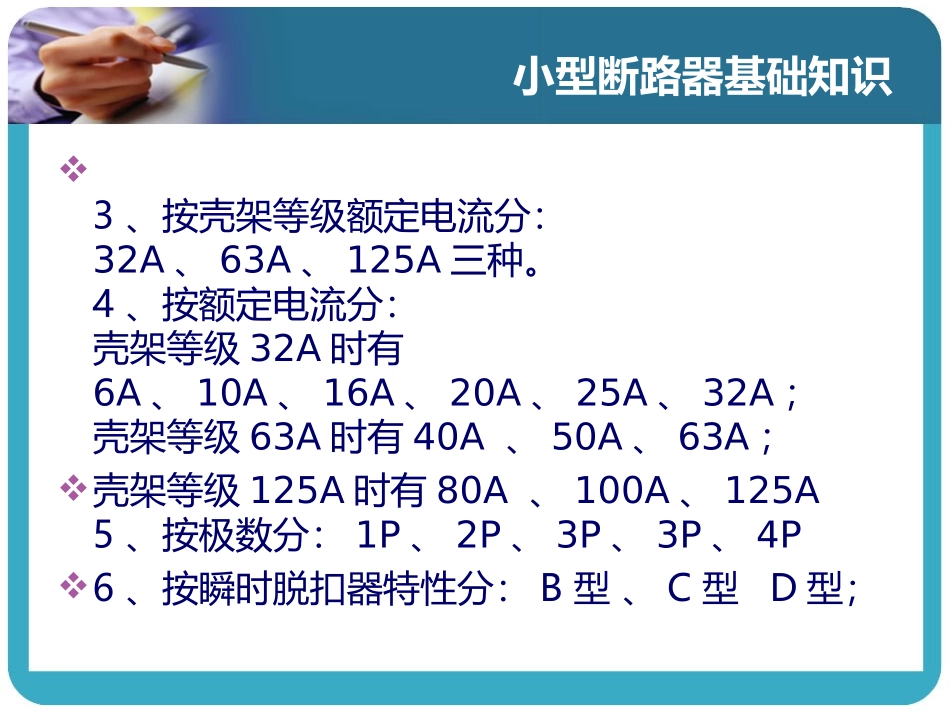

小型断路器培训教程_第2页
2/28

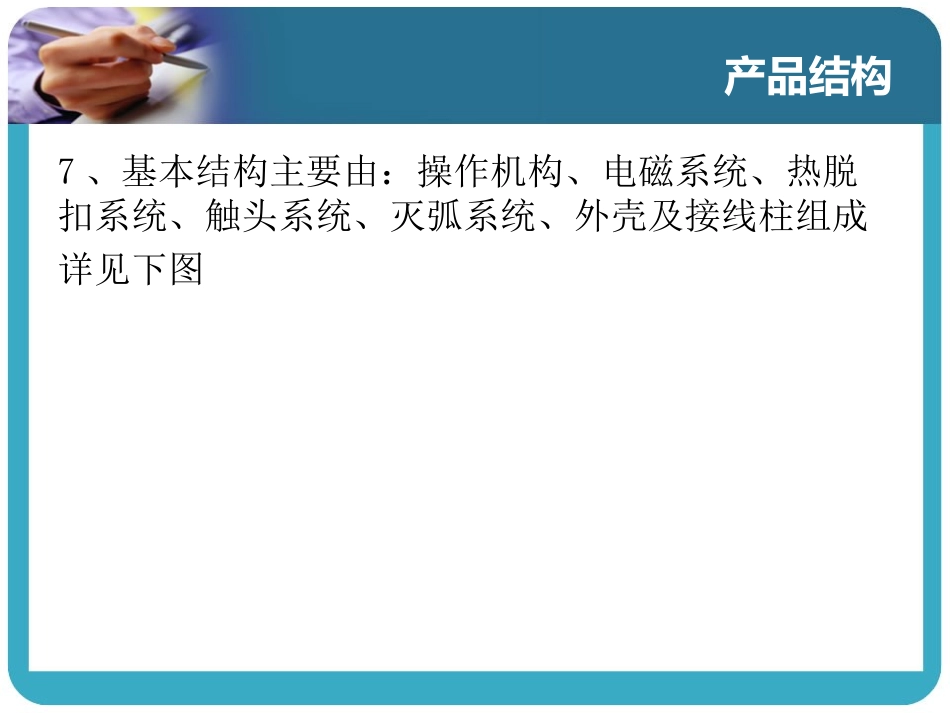

小型断路器培训教程_第3页
3/28
小型断路器基础知识1小型断路器的基础知识1、低压电器定义:低压电器是指交流50Hz(或60Hz),额定工作电压:交流1000V(以前标准1200V)及以下,直流1500V及以下的电路内起通断、保护、控制或调节作用的电器。2、小型断路器主要保护功能:一个是短路保护,一个是过载保护。小型断路器基础知识3、按壳架等级额定电流分:32A、63A、125A三种。4、按额定电流分:壳架等级32A时有6A、10A、16A、20A、25A、32A;壳架等级63A时有40A、50A、63A;壳架等级125A时有80A、100A、125A5、按极数分:1P、2P、3P、3P、4P6、按瞬时脱扣器特性分:B型、C型D型;产品结构7、基本结构主要由:操作机构、电磁系统、热脱扣系统、触头系统、灭弧系统、外壳及接线柱组成详见下图断路器产品结构ZB30-63操作机构:实现动、静触头有效闭合、分断电磁系统:短路保护热脱扣系统:实现过流保护灭弧系统:熄灭电弧小型断路器热脱扣系统2工作原理利用双金属随着温度升高而定向按规律弯曲的原理,正常电流(1.13In)弯曲角度不大,因此推力不足以使脱扣机构脱扣,当达过载电流(1.45In)弯曲角度大,推力足以推动脱扣机构使开关断开,(详见下表)双金属片小型断路器时间与电流动作特性短路保护脱扣器1.基本结构:短路保护脱扣器主要由动、静铁心、电磁线圈、线圈骨架、顶杆和弹簧共同组成。2分类:B型、C型D型;(详见时间与电流动作特性)小型断路器磁脱扣系统短路保护脱扣器小型断路器磁脱扣系统保护特性根据GB10963.1规定,分为B、C、D三种特性供用户选用小型断路器磁脱扣系统3工作原理:当保护线路的负载电流小于或等于额定电流时,流过线圈的电流所产生的电磁吸力小于弹簧的反力,则铁心在原位不动,正常工作。当所保护线路产生短路电流时,流过线圈的电流所产生的电磁吸力大于弹簧的反力,则铁心瞬间吸动,在很短的时间内分闸,切断故障电路。操作系统1.操作机构由手柄、连杆、跳扣、锁扣、杠杆、触头和弹簧组成。2.设计原理主要采用四连杆机构。手柄连杆锁扣跳扣触头系统触头系统是直接影响通电、分合及分断各性能的重要部件,基本结构:触头系统由动、静触头、引弧片和触头弹簧组成,触头一般为单断点触头。触头参数1触头压力:触头压力可分触头初压力和触头终压力。1.1初压力是指动触头刚接触静触头时,每个触头上的压力。它的作用是在触头刚接触时,防和限制止触头产生弹跳或振动。1.2终压力是指动静触头完全闭合后,每个触头上承受的压力。它主要保证在长期工作时或产品型式试验过程中,触头温升不超过规定值,而且,要有足够的电动稳定性。触头压力是触头系统最重要的一个参数,设计是否合理,这不仅影响到MCB触头闭合时的弹跳或振动、电动稳定性和触头温升,而且会影响MCB的触头分断速度、机构操作力及脱扣力。触头终压力一般在3~6N左右,主要看额定电流的大小来确定3触头开距开距是指触头完全断开时,动静触头间的最短距离。开距的作用是保证可靠地灭弧,同时,保证在断开位置时,动静触头之间具有足够的电气间隙。触头开距主要根据灭弧条件来确定的,也就是说触头开距选择应保证在断开电路时能可靠地熄灭电弧。当然,它与灭弧在装置的设计有关。交流用的触头开距一般在4~6mm,而直流用的触头开距一般要更大一些。4触头超程:超程是指触头在完全闭合后,将静触头移开,动触头向静触头方向所移动的距离。触头超程主要保证触头在使用或试验过程中,经磨损后仍能可靠接触。触头参数灭弧系统五灭弧系统:当分断短路电流时,触头之间将产生电弧,当电弧熄灭之时即电路分断完毕。电弧从电弧电流获得能量而使其弧心部分的温度达到4000K以上的高温,并靠着触头材料的金属蒸气和氮气等气体分子产生的热游离作用而维持燃弧。若持续燃弧将造成触头严重损耗和相邻绝缘部件老化,甚至引起火灾事故,因此必须迅速熄灭电弧。断路器移印型号电流规格、脱扣类型技术参数分断能力接线图含义:隔离、过载、短路各种认证标识断路器分断能力断路器的额定短路分断能力ZB30结构:6-40A的为6000A,50-63A的为4500A,ZB5结构:1A-63A为10KA。分断能力越高,产品限流能力越好。小型断路器的选型选型必须遵守的基本原...
