2025年电缆质量检验标准VIP免费

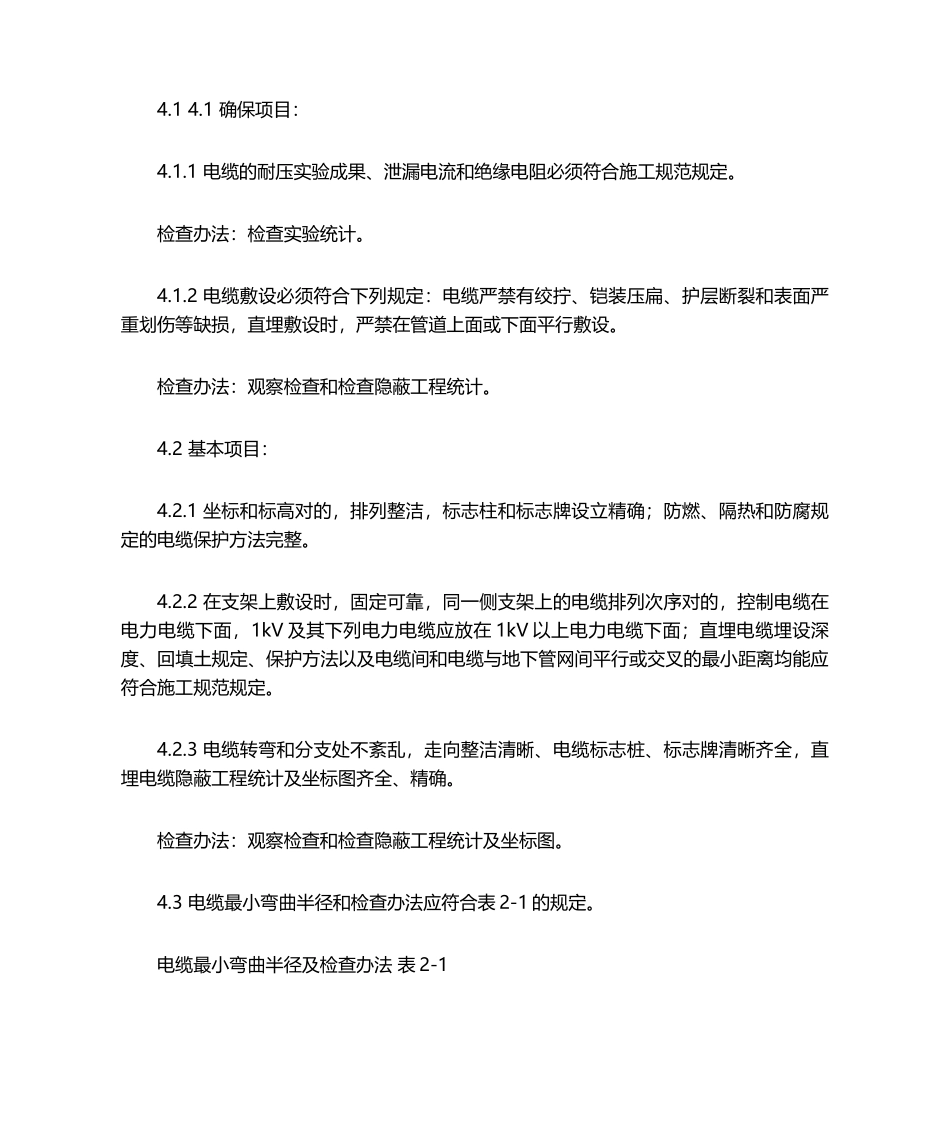

4.1 4.1 确保项目： 4.1.1 电缆的耐压实验成果、泄漏电流和绝缘电阻必须符合施工规范规定。 检查办法：检查实验统计。 4.1.2 电缆敷设必须符合下列规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。 检查办法：观察检查和检查隐蔽工程统计。 4.2 基本项目： 4.2.1 坐标和标高对的，排列整洁，标志柱和标志牌设立精确；防燃、隔热和防腐规定的电缆保护方法完整。 4.2.2 在支架上敷设时，固定可靠，同一侧支架上的电缆排列次序对的，控制电缆在电力电缆下面，1kV 及其下列电力电缆应放在 1kV 以上电力电缆下面；直埋电缆埋设深度、回填土规定、保护方法以及电缆间和电缆与地下管网间平行或交叉的最小距离均能应符合施工规范规定。 4.2.3 电缆转弯和分支处不紊乱，走向整洁清晰、电缆标志桩、标志牌清晰齐全，直埋电缆隐蔽工程统计及坐标图齐全、精确。 检查办法：观察检查和检查隐蔽工程统计及坐标图。 4.3 电缆最小弯曲半径和检查办法应符合表 2-1 的规定。 电缆最小弯曲半径及检查办法 表 2-1 项次 项 目 弯曲半径 检查办法 1 电缆最小允许弯曲半径 油浸纸绝缘电力电缆 单 芯多 芯 ≥20d≥15d 尺量检查 橡皮绝缘电力电缆 橡皮或聚氯乙烯护套 ≥10d 尺量检查 裸铅护套 ≥15d 铅护套钢带铠装 ≥20d 塑料绝缘电力电缆 ≥10d 控制电缆 ≥10d 注：d 为电缆外径。 5 成品保护 5.1 直埋电缆施工不适宜过早，普通在其它室外工程基本竣工后进行，避免其它地下工程施工时损伤电缆。如已提前将电缆敷设完，其它地下工程施工时，应加强巡视。 5.2 直埋电缆敷设完后，应立刻铺砂、盖板或砖及回填扎实，避免其它重物损伤电缆。并及时划出竣工图，标明电缆的实际走向方位坐标及敷设深度。 5.3 室内沿电缆沟敷设的电缆施工完毕后应立刻将沟盖板盖好。 5.4 室内沿桥架或托盘敷设电缆、宜在管道及空调工程基本施工完毕后进行，避免其它专业施工时损伤电缆。 5.5 电缆两端头处的门窗装好，并加锁、避免电缆丢失或损毁。 6 应注意的质量问题 6.1 直埋电缆铺砂盖板或砖时应避免不去除沟内杂物、不用细砂或细土、盖板或砖不严、有遗漏部分。施工负责人应加强检查。 6.2 电缆进入室内电缆沟时，避免套管防水解决不好，沟内进水。应严格按规范和工艺规定施工。 6.3 油浸电缆要避免两端头封铅不严密、有渗油现象。应对施工操作人员进...
