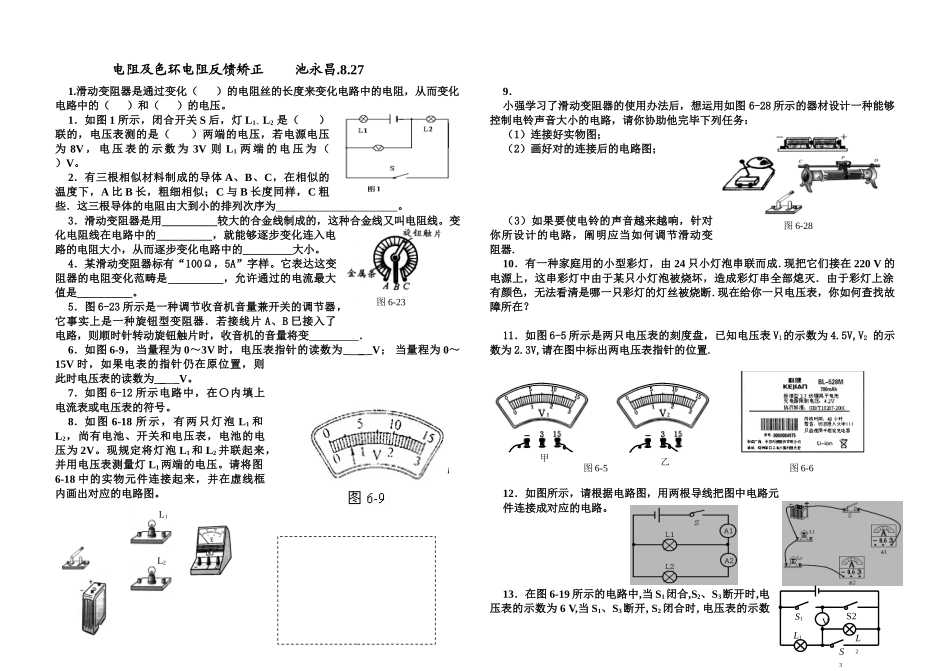

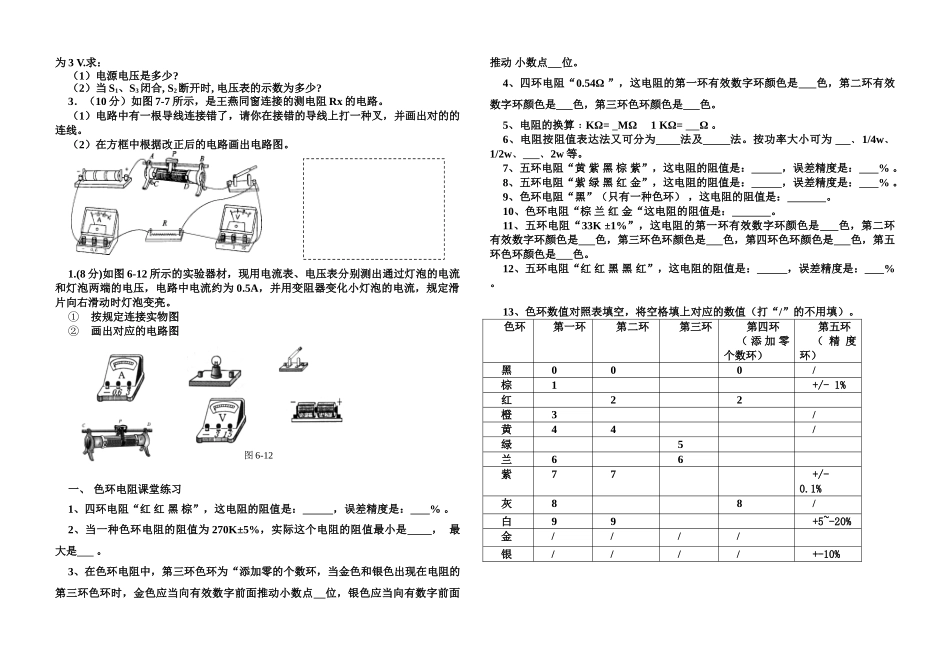

L1L2电阻及色环电阻反馈矫正 池永昌.8.271.滑动变阻器是通过变化（ ）的电阻丝的长度来变化电路中的电阻，从而变化电路中的（ ）和（ ）的电压。1．如图 1 所示，闭合开关 S 后，灯 L1、L2 是（ ）联的，电压表测的是（ ）两端的电压，若电源电压为 8V ， 电 压 表 的 示 数 为 3V 则 L1 两 端 的 电 压 为 （ ）V。 2．有三根相似材料制成的导体 A、B、C，在相似的温度下，A 比 B 长，粗细相似；C 与 B 长度同样，C 粗些．这三根导体的电阻由大到小的排列次序为 。 3．滑动变阻器是用__________较大的合金线制成的，这种合金线又叫电阻线。变化电阻线在电路中的__________，就能够逐步变化连入电路的电阻大小，从而逐步变化电路中的_________大小。4．某滑动变阻器标有“100Ω，5A”字样。它表达这变阻器的电阻变化范畴是__________，允许通过的电流最大值是__________。5．图 6-23 所示是一种调节收音机音量兼开关的调节器，它事实上是一种旋钮型变阻器．若接线片 A、B 巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 ．6．如图 6-9，当量程为 0～3V 时，电压表指针的读数为_ _ _V； 当量程为 0～15V 时，如果电表的指针仍在原位置，则此时电压表的读数为__ _V。7．如图 6-12 所示电路中，在〇内填上电流表或电压表的符号。8．如图 6-18 所示，有两只灯泡 L1 和L2，尚有电池、开关和电压表，电池的电压为 2V。现规定将灯泡 L1 和 L2 并联起来，并用电压表测量灯 L1两端的电压。请将图6-18 中的实物元件连接起来，并在虚线框内画出对应的电路图。 9．小强学习了滑动变阻器的使用办法后，想运用如图 6-28 所示的器材设计一种能够控制电铃声音大小的电路，请你协助他完毕下列任务：（1）连接好实物图；（2）画好对的连接后的电路图；（3）如果要使电铃的声音越来越响，针对你所设计的电路，阐明应当如何调节滑动变阻器.10．有一种家庭用的小型彩灯，由 24 只小灯泡串联而成.现把它们接在 220 V 的电源上，这串彩灯中由于某只小灯泡被烧坏，造成彩灯串全部熄灭．由于彩灯上涂有颜色，无法看清是哪一只彩灯的灯丝被烧断.现在给你一只电压表，你如何查找故障所在？ 11．如图 6-5 所示是两只电压表的刻度盘，已知电压表 V1的示数为 4.5V,V2 的示数为 2.3V,请在图中标出两电压表指针的位置.12．如图所示，请根据电路图，用两根导线把图中电路元 件连接...
