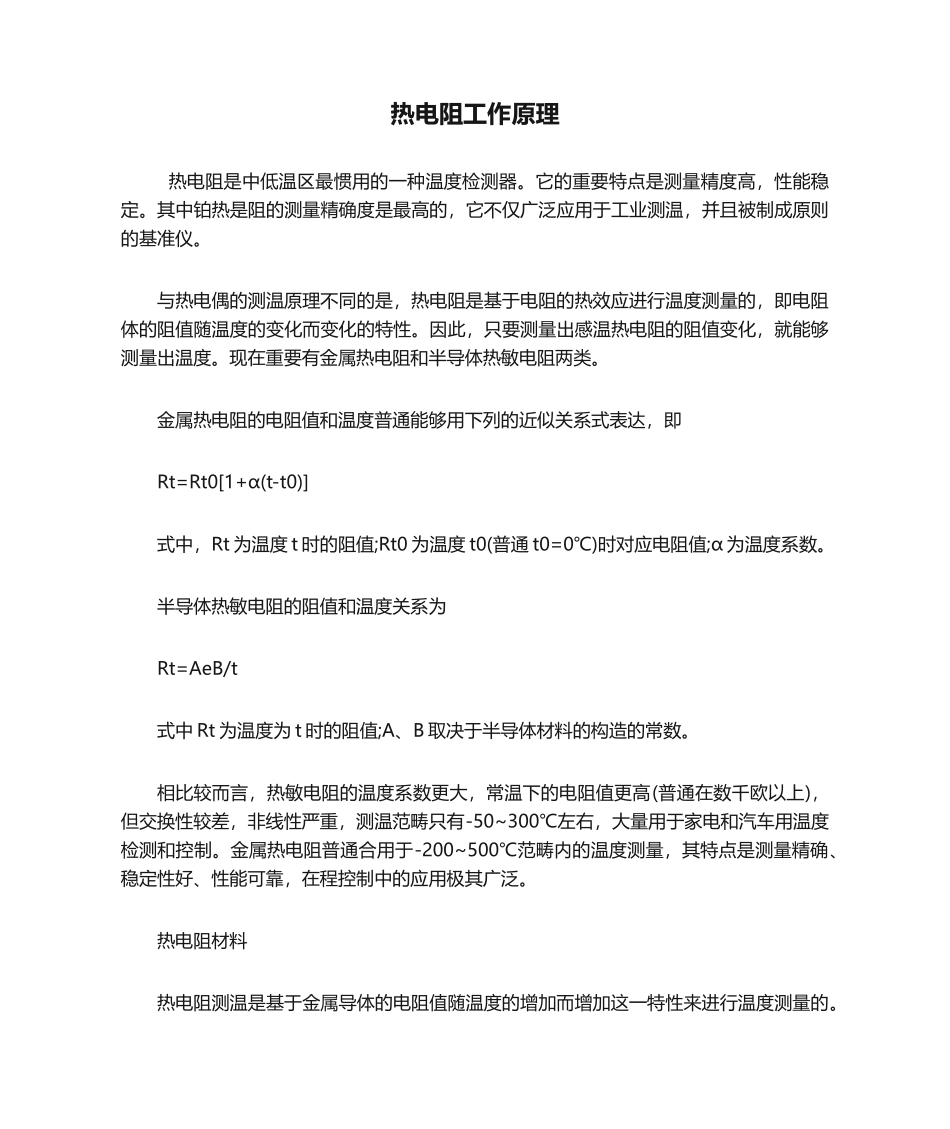

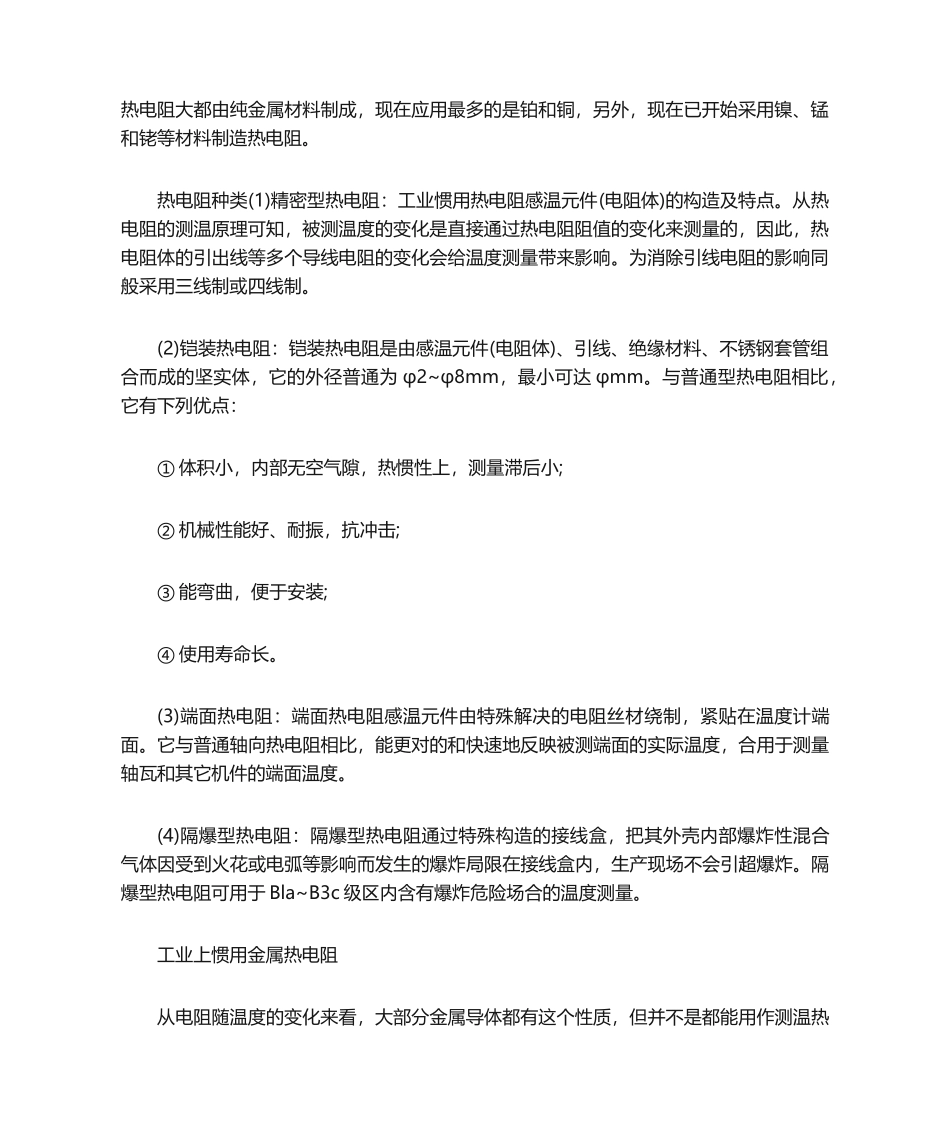

热电阻工作原理 热电阻是中低温区最惯用的一种温度检测器。它的重要特点是测量精度高,性能稳定。其中铂热是阻的测量精确度是最高的,它不仅广泛应用于工业测温,并且被制成原则的基准仪。与热电偶的测温原理不同的是,热电阻是基于电阻的热效应进行温度测量的,即电阻体的阻值随温度的变化而变化的特性。因此,只要测量出感温热电阻的阻值变化,就能够测量出温度。现在重要有金属热电阻和半导体热敏电阻两类。金属热电阻的电阻值和温度普通能够用下列的近似关系式表达,即Rt=Rt0[1+α(t-t0)]式中,Rt 为温度 t 时的阻值;Rt0 为温度 t0(普通 t0=0℃)时对应电阻值;α 为温度系数。半导体热敏电阻的阻值和温度关系为Rt=AeB/t式中 Rt 为温度为 t 时的阻值;A、B 取决于半导体材料的构造的常数。相比较而言,热敏电阻的温度系数更大,常温下的电阻值更高(普通在数千欧以上),但交换性较差,非线性严重,测温范畴只有-50~300℃左右,大量用于家电和汽车用温度检测和控制。金属热电阻普通合用于-200~500℃范畴内的温度测量,其特点是测量精确、稳定性好、性能可靠,在程控制中的应用极其广泛。热电阻材料热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成,现在应用最多的是铂和铜,另外,现在已开始采用镍、锰和铑等材料制造热电阻。热电阻种类(1)精密型热电阻:工业惯用热电阻感温元件(电阻体)的构造及特点。从热电阻的测温原理可知,被测温度的变化是直接通过热电阻阻值的变化来测量的,因此,热电阻体的引出线等多个导线电阻的变化会给温度测量带来影响。为消除引线电阻的影响同般采用三线制或四线制。(2)铠装热电阻:铠装热电阻是由感温元件(电阻体)、引线、绝缘材料、不锈钢套管组合而成的坚实体,它的外径普通为 φ2~φ8mm,最小可达 φmm。与普通型热电阻相比,它有下列优点:① 体积小,内部无空气隙,热惯性上,测量滞后小;② 机械性能好、耐振,抗冲击;③ 能弯曲,便于安装;④ 使用寿命长。(3)端面热电阻:端面热电阻感温元件由特殊解决的电阻丝材绕制,紧贴在温度计端面。它与普通轴向热电阻相比,能更对的和快速地反映被测端面的实际温度,合用于测量轴瓦和其它机件的端面温度。(4)隔爆型热电阻:隔爆型热电阻通过特殊构造的接线盒,把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内,生产现场不会引超爆炸。隔爆型热电阻可用于 Bl...
