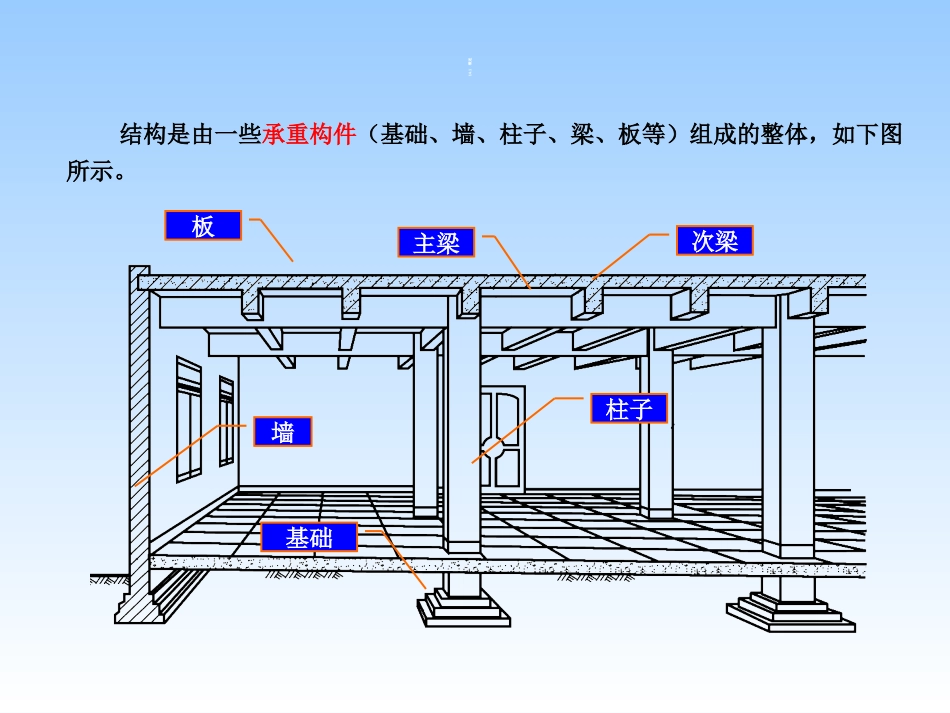

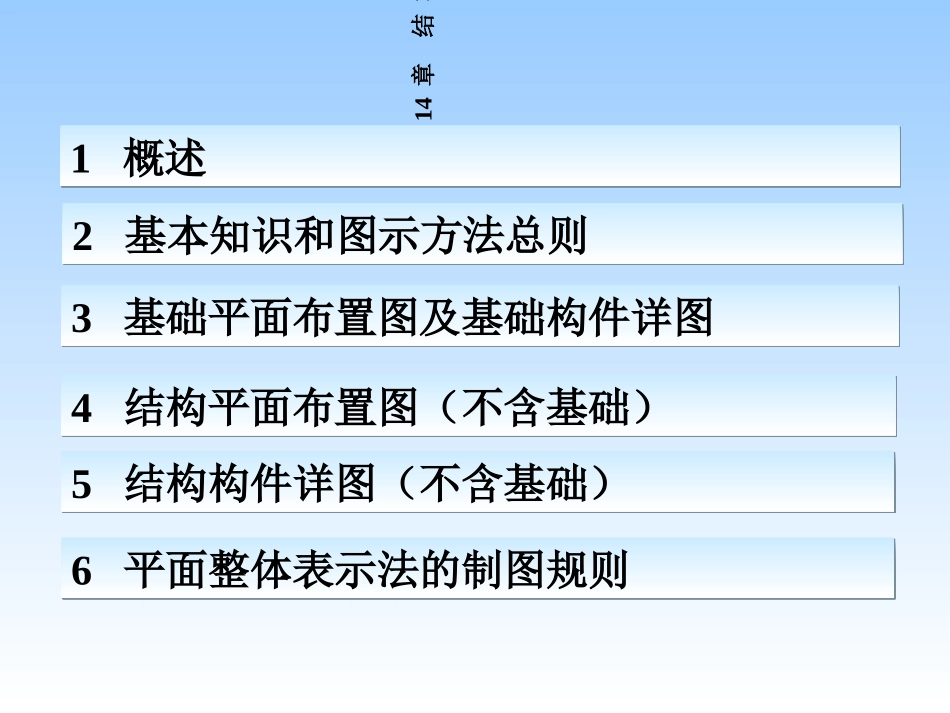

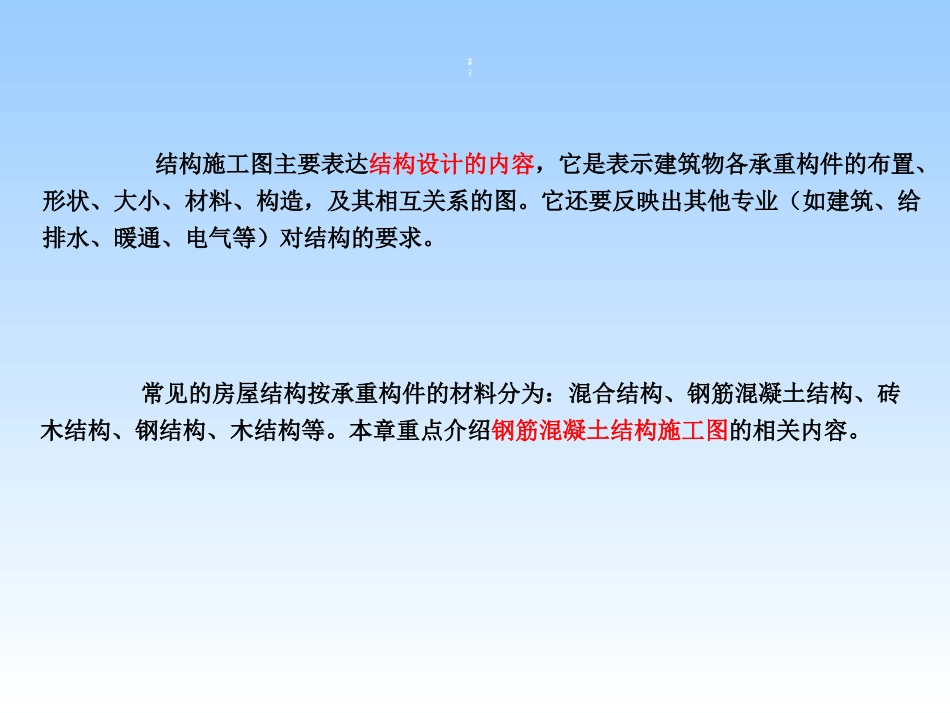

第14章结构施工图1概述1概述2基本知识和图示方法总则2基本知识和图示方法总则3基础平面布置图及基础构件详图3基础平面布置图及基础构件详图4结构平面布置图（不含基础）4结构平面布置图（不含基础）5结构构件详图（不含基础）5结构构件详图（不含基础）6平面整体表示法的制图规则6平面整体表示法的制图规则14.1概述结构是由一些承重构件（基础、墙、柱子、梁、板等）组成的整体，如下图所示。基础墙柱子主梁次梁板结构施工图主要表达结构设计的内容，它是表示建筑物各承重构件的布置、形状、大小、材料、构造，及其相互关系的图。它还要反映出其他专业（如建筑、给排水、暖通、电气等）对结构的要求。常见的房屋结构按承重构件的材料分为：混合结构、钢筋混凝土结构、砖木结构、钢结构、木结构等。本章重点介绍钢筋混凝土结构施工图的相关内容。14.1概述14.1.1结构施工图的内容结构施工图一般包括结构设计总说明、结构平面布置图、构件详图等内容。1.结构设计总说明结构设计总说明是结构方面带全局性的文字说明，对于较小的房屋一般不必单独编写。它包括：抗震设计与防火要求，选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。14.1.1结构施工图的内容2、结构平面布置图是表示房屋中各承重构件总体平面布置的图。它包括：（1）基础平面图，工业建筑还有设备基础布置图；（2）楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑、连系梁等构件的布置图；（3）屋面结构平面图，包括屋面、天沟、屋架、天窗架及支撑布置等。14.1.1结构施工图的内容3、构件详图包括：（1）梁、板、柱及基础结构详图。（2）楼梯结构详图。（3）屋架结构详图。（4）其他详图，如天窗、雨篷、过梁、柱间支撑等详图。14.1.2结构施工图的一般规定1.图线14.1.2结构施工图的一般规定1.图线14.1概述14.1概述14.1.2结构施工图的一般规定2、比例：绘制结构施工图时应根据图样的用途，被绘物体的复杂程度，选用常用比例，特殊情况下也可选用可用比例当构件的纵、横向断面尺寸相差悬殊时，可在同一详图中的纵、横向选用不同的比例绘制。轴线尺寸与构件尺寸也可选用不同的比例绘制。14.1概述14.1概述14.1.2结构施工图的一般规定3、构件代号：房屋结构的基本构件名称应用代号来表示。代号后应用阿拉伯数字标注该构件的型号或编号，也可以是构件的顺序号。构件的顺序号采用不带角标的阿拉伯数字连续编排14.1.2结构施工图的一般规定14.1概述14.1概述14.2基本知识和图示方法总则14.2.1钢筋混凝土构件的基本知识1.钢筋混凝土构件：由钢筋和混凝土两种材料组合而成。它充分发挥了钢筋抗拉强度高和混凝土抗压强度高的特点。钢筋混凝土梁钢筋混凝土板混凝土混凝土砖墙砖墙14.2.1钢筋混凝土构件的基本知识2.钢筋：在钢筋混凝土构件中，根据需要配置有各种各样的钢筋。如果按其所起的作用可分为以下几种：受力筋受力筋（1）受力筋——承受拉力或压力的钢筋。14.2.1钢筋混凝土构件的基本知识架立筋（2）架立筋——一般只在梁中使用，与受力筋、箍筋一起形成钢筋骨架，用以固定箍筋位置。（3）箍筋——也称钢箍，一般多用于梁和柱内，用以固定受力筋位置，并承受一部分斜拉力。箍筋14.2.1钢筋混凝土构件的基本知识（4）分布筋——一般用于板内，与受力筋垂直，用以固定受力筋的位置，与受力筋一起构成钢筋网，使力均匀分布给受力筋，并抵抗热胀冷缩所引起的温度变形。分布筋14.2.1钢筋混凝土构件的基本知识吊环（5）构造筋——因构件构造上的要求或施工安装需要而配置的钢筋。14.2.1钢筋混凝土构件的基本知识14.2.1钢筋混凝土构件的基本知识钢筋按其强度和品种分成不同的等级，并分别用不同的直径符号表示，详见下表。注：HPB为热轧光圆钢筋，HRB为热轧带肋钢筋，RRB为余热处理钢筋。直径d指热轧钢筋的公称直径。fyk为钢筋的强度标准值，fy和f′y分别是钢筋的抗拉设计值和抗压设计值，单位均为N/mm2。14.2.1钢筋混凝土构件的基本知识3、保护层和弯钩：为了保护钢筋，防锈、防火、防腐蚀，在钢筋的外边缘与构件表面之间应留有一定厚度的混凝土保护层。保护层14.2.1钢筋混凝土构件的基本知识为了...
