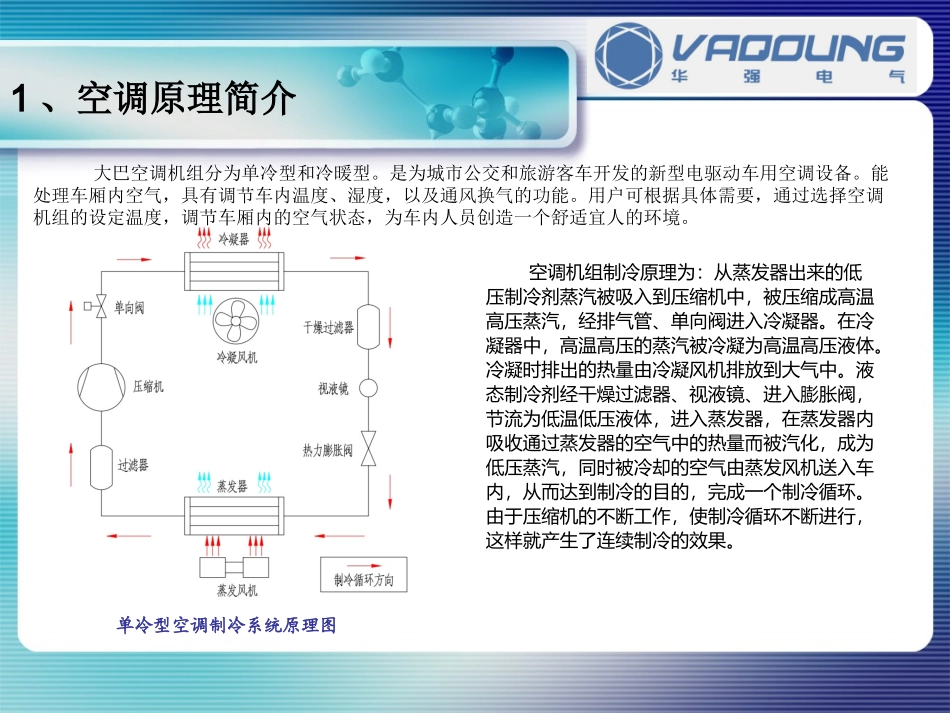

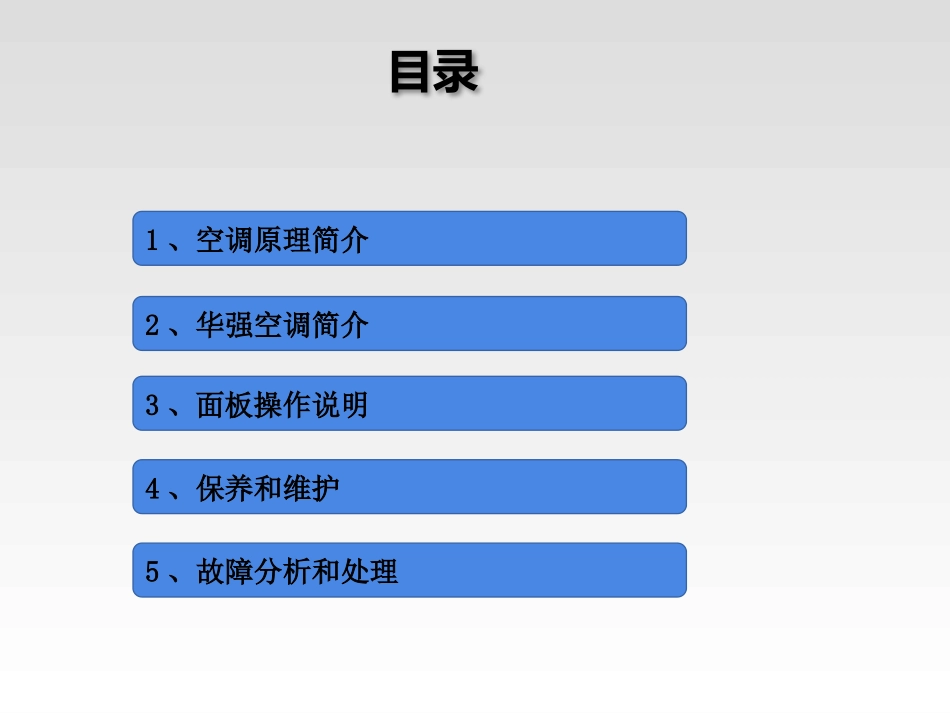

目录1、空调原理简介2、华强空调简介5、故障分析和处理4、保养和维护3、面板操作说明1、空调原理简介单冷型空调制冷系统原理图空调机组制冷原理为：从蒸发器出来的低压制冷剂蒸汽被吸入到压缩机中，被压缩成高温高压蒸汽，经排气管、单向阀进入冷凝器。在冷凝器中，高温高压的蒸汽被冷凝为高温高压液体。冷凝时排出的热量由冷凝风机排放到大气中。液态制冷剂经干燥过滤器、视液镜、进入膨胀阀，节流为低温低压液体，进入蒸发器，在蒸发器内吸收通过蒸发器的空气中的热量而被汽化，成为低压蒸汽，同时被冷却的空气由蒸发风机送入车内，从而达到制冷的目的，完成一个制冷循环。由于压缩机的不断工作，使制冷循环不断进行，这样就产生了连续制冷的效果。大巴空调机组分为单冷型和冷暖型。是为城市公交和旅游客车开发的新型电驱动车用空调设备。能处理车厢内空气，具有调节车内温度、湿度，以及通风换气的功能。用户可根据具体需要，通过选择空调机组的设定温度，调节车厢内的空气状态，为车内人员创造一个舒适宜人的环境。热泵型空调系统原理图热泵空调机组的制冷原理与单冷型空调机组的制冷原理相同；当热泵型空调机组运行制热工况时，四通换向阀接通。这时室内侧换热器成为冷凝器，室外侧换热器成为蒸发器。从室外侧换热器来的低温低压过热蒸汽经四通阀进入气液分离器，分离出液体后，过热气体被压缩机吸入压缩成为高温高压的气体排出，气体经四通阀进入室内侧换热器放热冷凝(此时，室内空气被加热，达到制热的目的)，成为过冷液体，过冷液体经热力膨胀阀节流降压后成为低温低压气液混合物．进入室外侧换热器蒸发吸热，随后过热蒸汽经四通阀和气液分离器进入下一循环。由于压缩机的不断工作，使制热循环不断进行，这样就产生了连续制热的效果。2、空调简介湖南华强系列空调HBKD3.6、HBKD4.6和HBKD7.6分别适用于6~8米、8~10米和10~12米车型，基本满足各类城市公交和旅游客车的需求。HBKD系列空调产品具有以下特点和优势：1、采用新型复合材料壳体，模具一体成型，超薄流线型设计，美观大方，产品结构紧凑，体积小，重量轻；2、采用湖南华强自主研发生产的全封闭卧式变频涡旋压缩机，性能稳定，寿命长；3、驾驶室控制面板和空调顶置使用Can通讯控制，减少了多芯电缆线的使用，降低了故障率；4、迎风式结构设计，汽车行驶时加强了换热器的换热对流，空调制冷效果更佳；5、R410A高效新型环保制冷剂，空调无车身管路，无需现场冲注制冷剂；6、变频器和空调控制器集成一体，控制指令改外部发送为内部发送，控制更加稳定，性能优化，降低了故障率；7、具有制冷制热双功能，针对不同地区气候特点，灵活采用热泵或热泵+PTC辅热制热模式；8、产品设计了高、低压力保护，温度保护，电机过热或过流保护及多级加强绝缘防护等多种安全保护措施，产品安全可靠。HBKD7.6空调布置图3、面板操作说明1.HBKD系列空调机组CAN总线控制面板控制面板介绍：开关机功能：按下“开关机键”，空调分别处于开机/关机状态。如下图所示，显示屏显示车内外此时温度以及上次设定的温度。制热功能：按下“制热键”，制热运行显示灯亮起，此时可通过温度设定键调节所需制热温度，另可通过风速设定键调节所需风速，使得车内温度及风速符合人们所需，能够感到舒适的驾驶愉悦（空调为单冷型时不适用）。如下图所示：2.操作程序“”制冷功能：按下制冷键，风机工作，空调开始制冷。制冷运行显示灯亮起，此时可通过温度设定键调节所需制冷温度，另可通过风速设定键调节所需风速，使得车内温度及风速符合人们所需，能够感到舒适的驾驶愉悦。如下图所示：“”通风功能：按下通风键，车内空气内循环。通风运行显示灯亮起，如下图所示：“”新风功能：按下新风键，空调利用室外新鲜空气进行循环。新风运行显示灯亮起，如下图所示：故障检测功能：当空调出现故障时，面板上会有故障代码显示，故障显示灯会亮起，如下图所示：“”此时一直按下故障检测键，会在原来显示车外温度的地方显示故障代码，方便故障排除。如下图所示，显示的此时代码为C1的故障：3.空调机组的故障及显示信息HBKD系列空调有如下16种故障及显示信...
