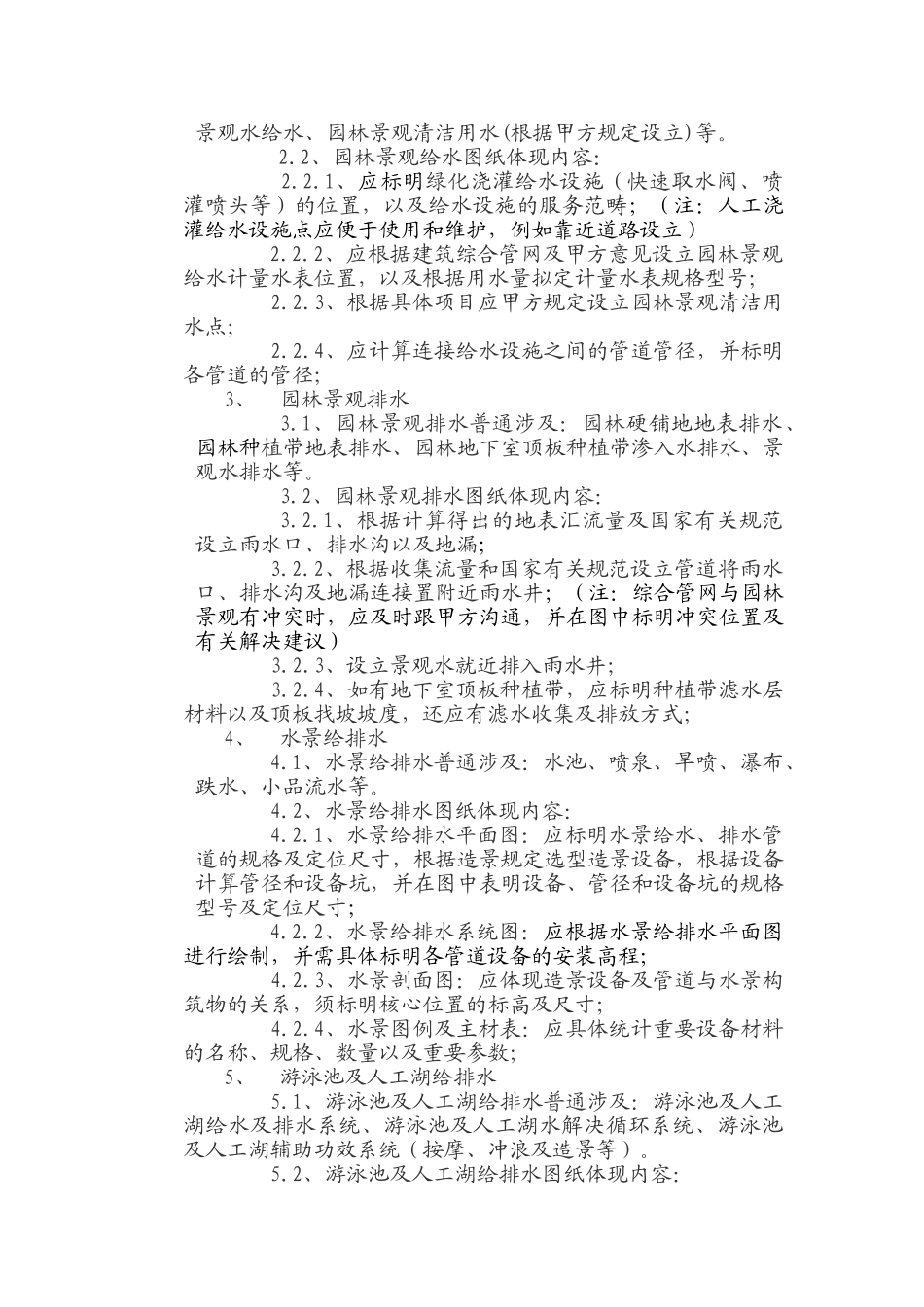

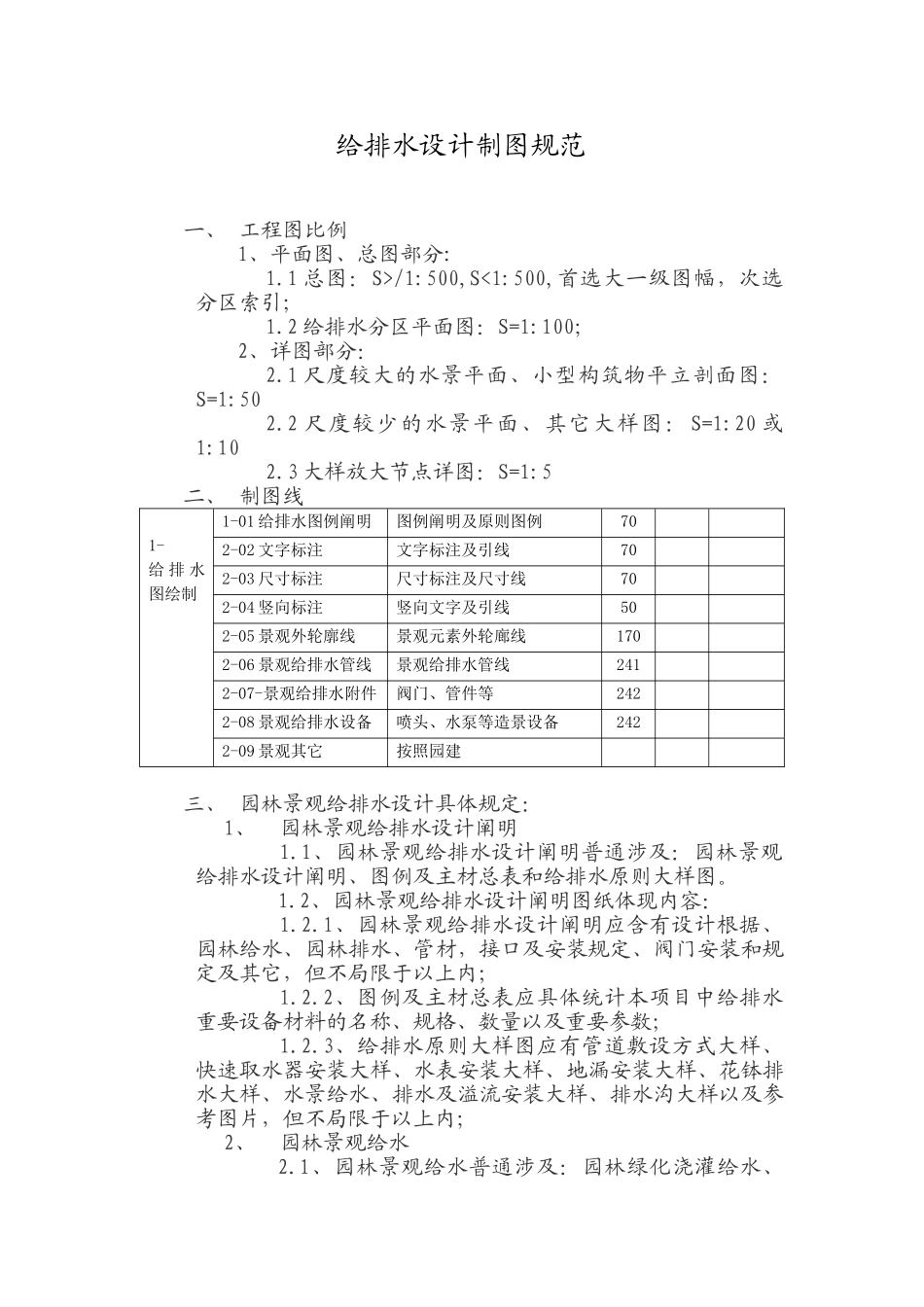

给排水设计制图规范一、 工程图比例1、平面图、总图部分:1.1 总图：S>/1:500,S<1:500,首选大一级图幅，次选分区索引；1.2 给排水分区平面图：S=1:100；2、详图部分：2.1 尺度较大的水景平面、小型构筑物平立剖面图：S=1:502.2 尺度较少的水景平面、其它大样图： S=1:20 或1:102.3 大样放大节点详图：S=1:5二、 制图线 1-给 排 水图绘制1-01 给排水图例阐明图例阐明及原则图例702-02 文字标注文字标注及引线702-03 尺寸标注尺寸标注及尺寸线702-04 竖向标注竖向文字及引线502-05 景观外轮廓线景观元素外轮廊线1702-06 景观给排水管线景观给排水管线2412-07-景观给排水附件阀门、管件等2422-08 景观给排水设备喷头、水泵等造景设备2422-09 景观其它按照园建三、 园林景观给排水设计具体规定：1、园林景观给排水设计阐明1.1、园林景观给排水设计阐明普通涉及：园林景观给排水设计阐明、图例及主材总表和给排水原则大样图。1.2、园林景观给排水设计阐明图纸体现内容：1.2.1、园林景观给排水设计阐明应含有设计根据、园林给水、园林排水、管材，接口及安装规定、阀门安装和规定及其它，但不局限于以上内；1.2.2、图例及主材总表应具体统计本项目中给排水重要设备材料的名称、规格、数量以及重要参数；1.2.3、给排水原则大样图应有管道敷设方式大样、快速取水器安装大样、水表安装大样、地漏安装大样、花钵排水大样、水景给水、排水及溢流安装大样、排水沟大样以及参考图片，但不局限于以上内；2、园林景观给水2.1、园林景观给水普通涉及：园林绿化浇灌给水、景观水给水、园林景观清洁用水(根据甲方规定设立)等。2.2、园林景观给水图纸体现内容：2.2.1、应标明绿化浇灌给水设施（快速取水阀、喷灌喷头等）的位置，以及给水设施的服务范畴；（注：人工浇灌给水设施点应便于使用和维护，例如靠近道路设立）2.2.2、应根据建筑综合管网及甲方意见设立园林景观给水计量水表位置，以及根据用水量拟定计量水表规格型号；2.2.3、根据具体项目应甲方规定设立园林景观清洁用水点；2.2.4、应计算连接给水设施之间的管道管径，并标明各管道的管径；3、园林景观排水3.1、园林景观排水普通涉及：园林硬铺地地表排水、园林种植带地表排水、园林地下室顶板种植带渗入水排水、景观水排水等。3.2、园林景观排水图纸体现内容：3.2.1、根据计算得出的地表汇流量及国家有关规范设立雨水口、排水沟以及地漏；3.2.2、根据收集流量和国家有关规范设立管道将...
