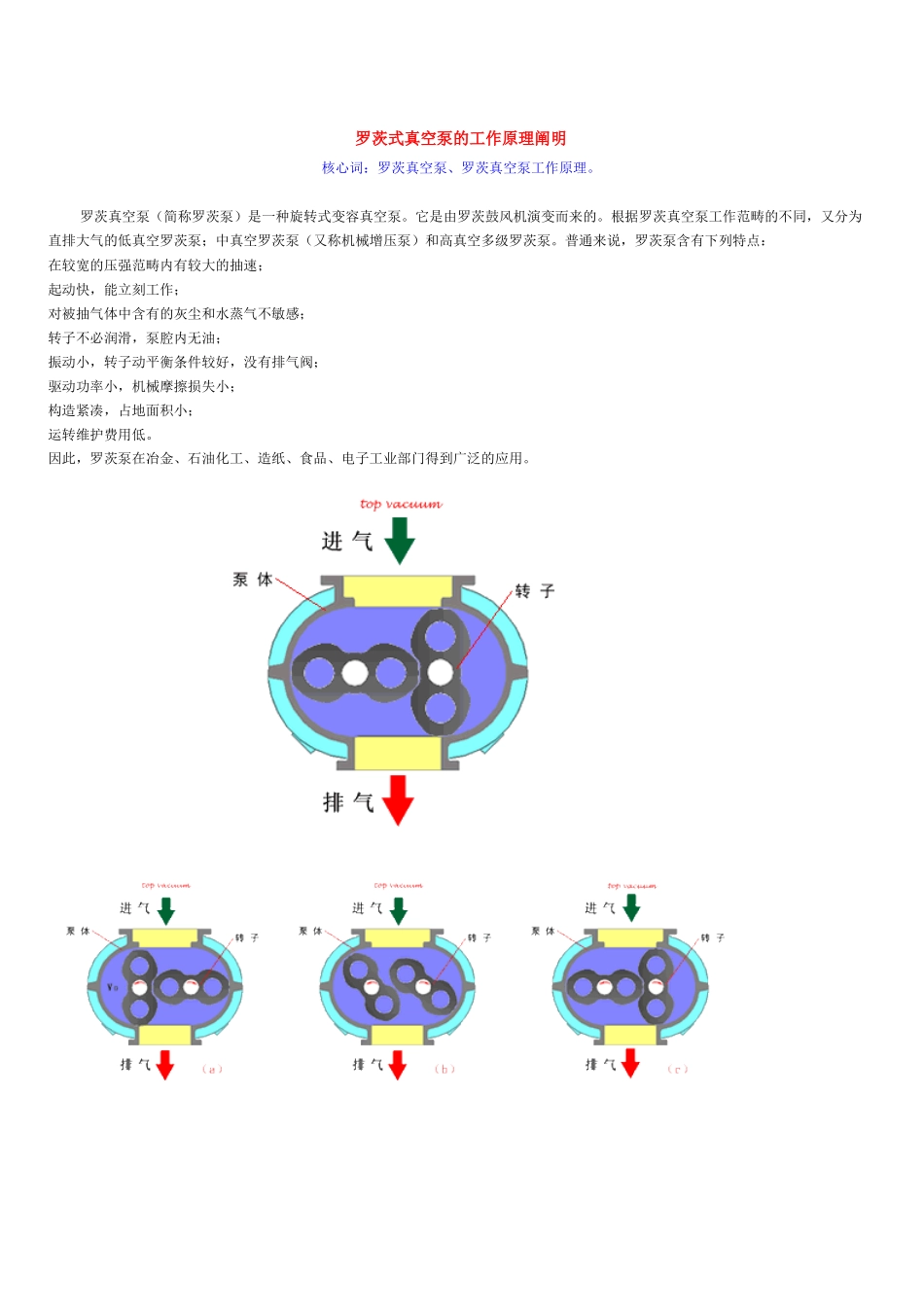

2025年罗茨式真空泵的工作原理说明_第1页
1/2

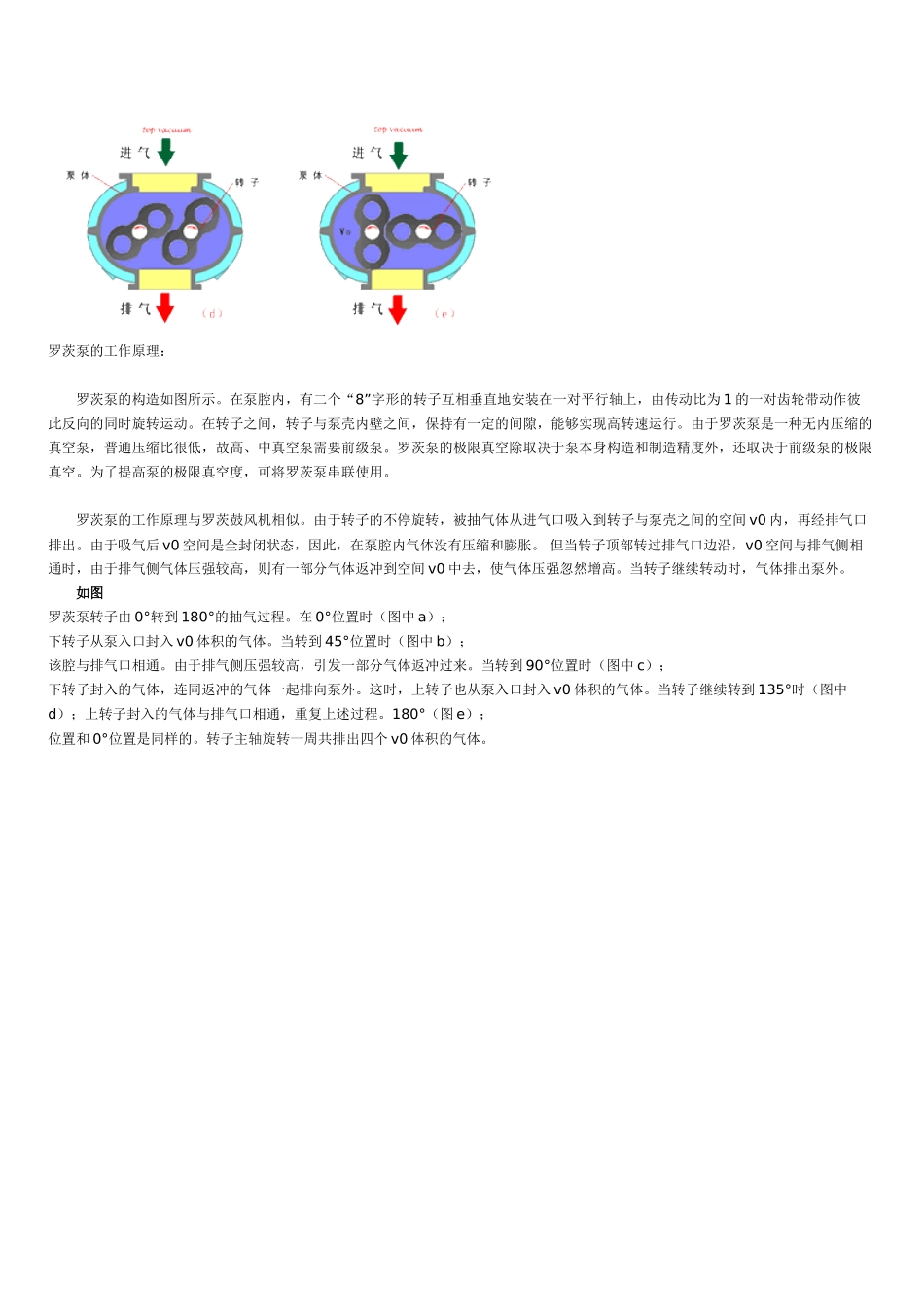

2025年罗茨式真空泵的工作原理说明_第2页
2/2
罗茨式真空泵的工作原理阐明核心词:罗茨真空泵、罗茨真空泵工作原理。 罗茨真空泵(简称罗茨泵)是一种旋转式变容真空泵。它是由罗茨鼓风机演变而来的。根据罗茨真空泵工作范畴的不同,又分为直排大气的低真空罗茨泵;中真空罗茨泵(又称机械增压泵)和高真空多级罗茨泵。普通来说,罗茨泵含有下列特点:在较宽的压强范畴内有较大的抽速; 起动快,能立刻工作; 对被抽气体中含有的灰尘和水蒸气不敏感; 转子不必润滑,泵腔内无油; 振动小,转子动平衡条件较好,没有排气阀; 驱动功率小,机械摩擦损失小; 构造紧凑,占地面积小; 运转维护费用低。 因此,罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。 罗茨泵的工作原理: 罗茨泵的构造如图所示。在泵腔内,有二个“8”字形的转子互相垂直地安装在一对平行轴上,由传动比为 1 的一对齿轮带动作彼此反向的同时旋转运动。在转子之间,转子与泵壳内壁之间,保持有一定的间隙,能够实现高转速运行。由于罗茨泵是一种无内压缩的真空泵,普通压缩比很低,故高、中真空泵需要前级泵。罗茨泵的极限真空除取决于泵本身构造和制造精度外,还取决于前级泵的极限真空。为了提高泵的极限真空度,可将罗茨泵串联使用。 罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不停旋转,被抽气体从进气口吸入到转子与泵壳之间的空间 v0 内,再经排气口排出。由于吸气后 v0 空间是全封闭状态,因此,在泵腔内气体没有压缩和膨胀。 但当转子顶部转过排气口边沿,v0 空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间 v0 中去,使气体压强忽然增高。当转子继续转动时,气体排出泵外。 如图罗茨泵转子由 0°转到 180°的抽气过程。在 0°位置时(图中 a);下转子从泵入口封入 v0 体积的气体。当转到 45°位置时(图中 b);该腔与排气口相通。由于排气侧压强较高,引发一部分气体返冲过来。当转到 90°位置时(图中 c);下转子封入的气体,连同返冲的气体一起排向泵外。这时,上转子也从泵入口封入 v0 体积的气体。当转子继续转到 135°时(图中d);上转子封入的气体与排气口相通,重复上述过程。180°(图 e);位置和 0°位置是同样的。转子主轴旋转一周共排出四个 v0 体积的气体。
