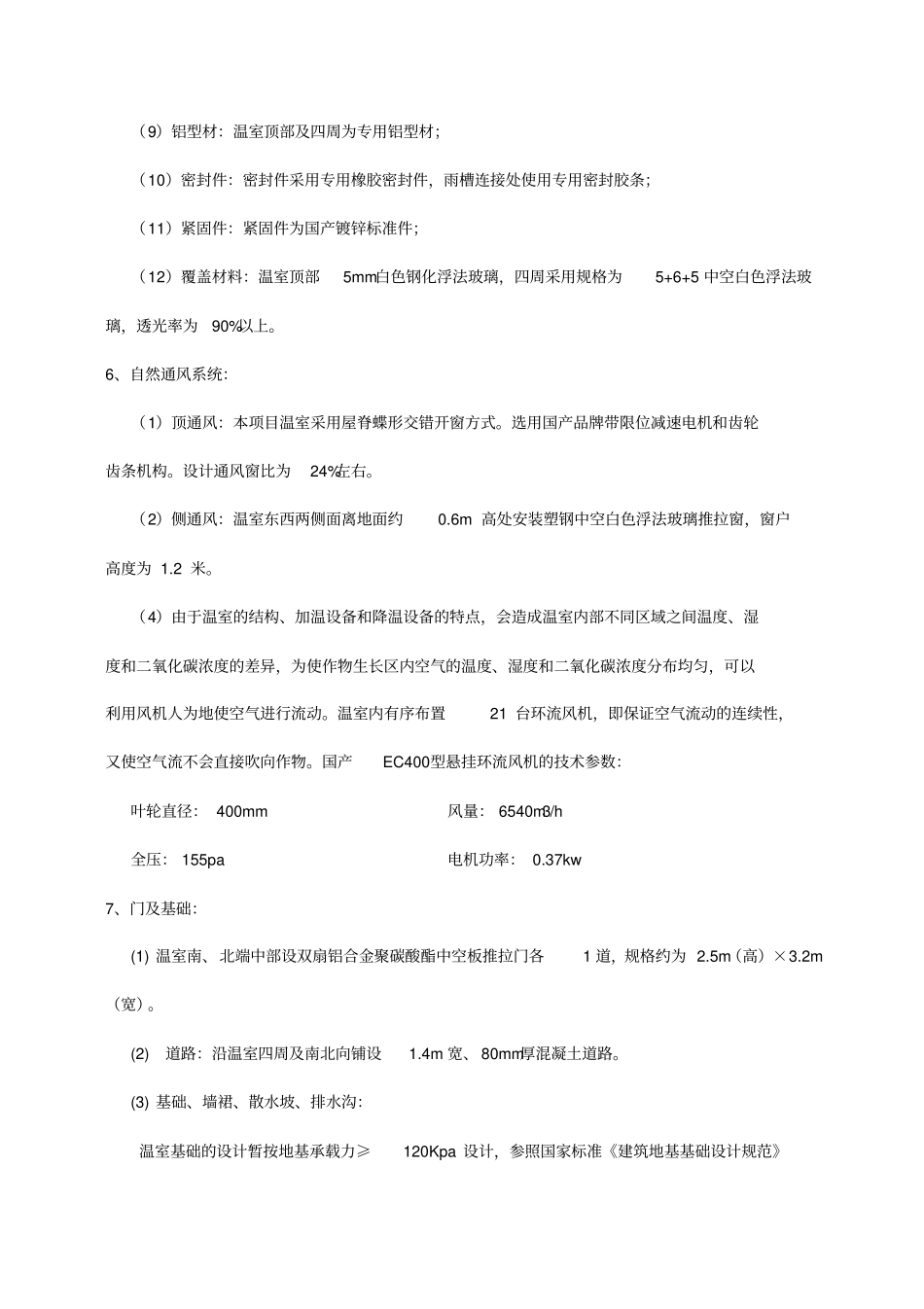

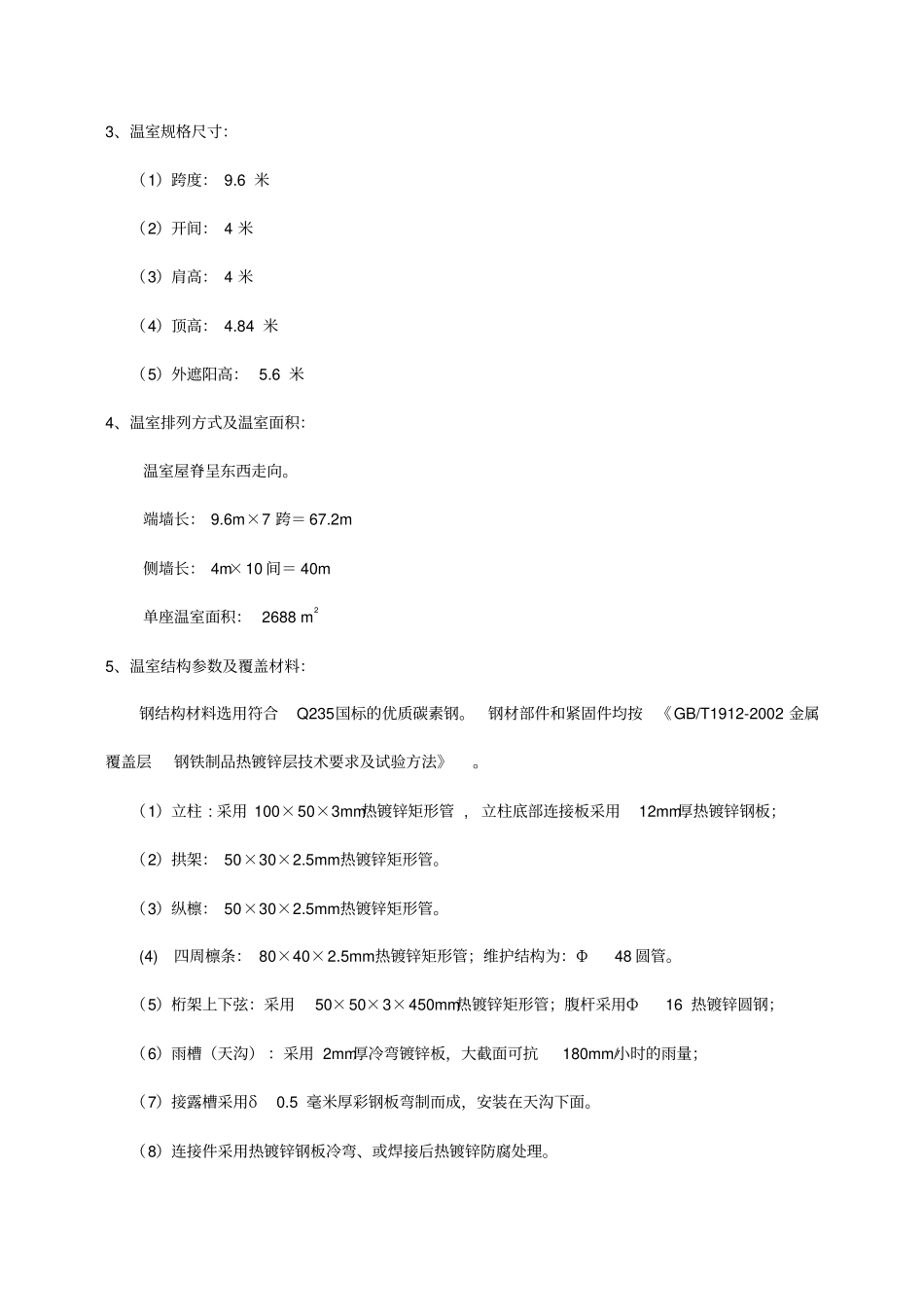

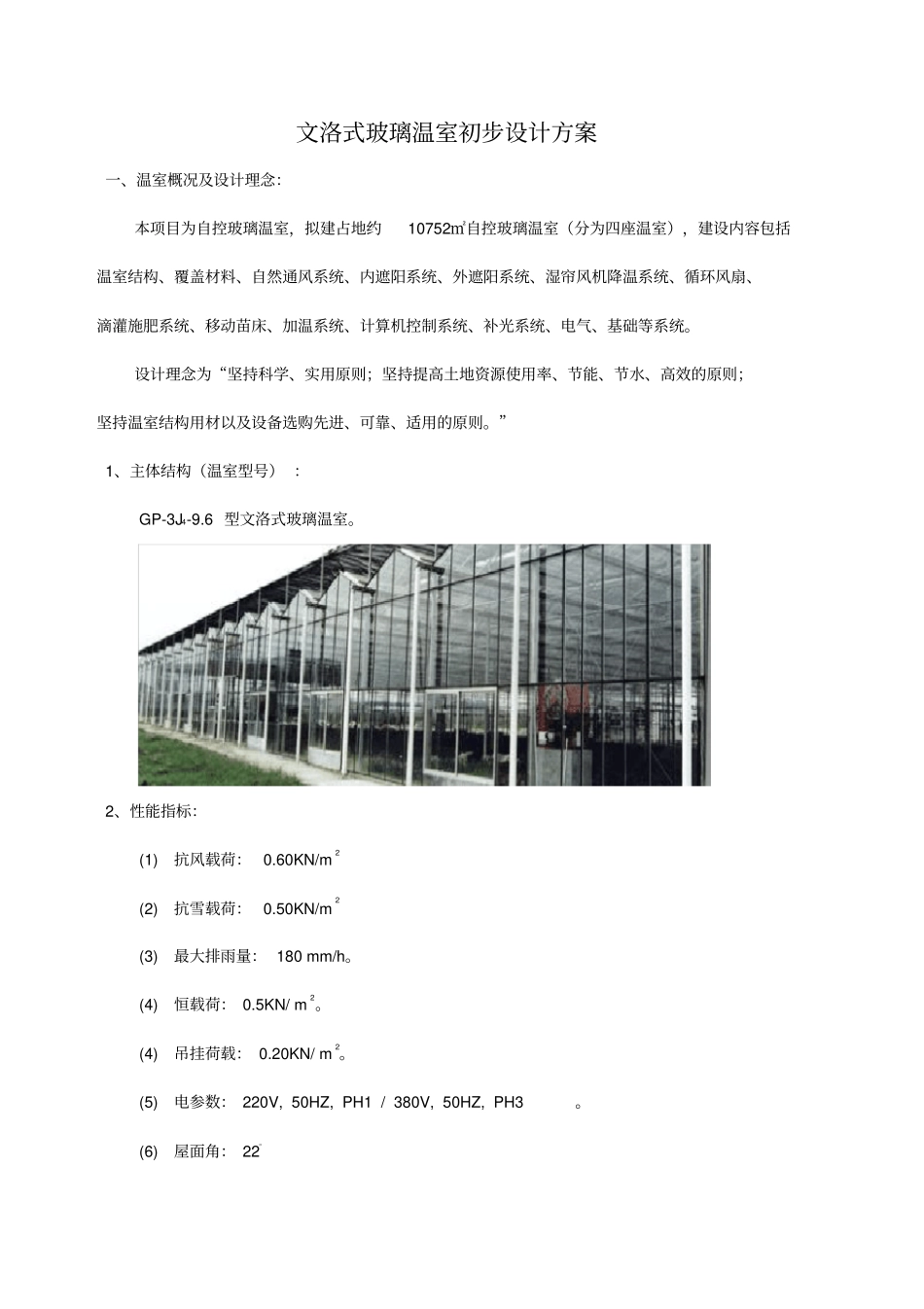

文洛式玻璃温室初步设计方案一、温室概况及设计理念：本项目为自控玻璃温室，拟建占地约10752㎡自控玻璃温室（分为四座温室），建设内容包括温室结构、覆盖材料、自然通风系统、内遮阳系统、外遮阳系统、湿帘风机降温系统、循环风扇、滴灌施肥系统、移动苗床、加温系统、计算机控制系统、补光系统、电气、基础等系统。设计理念为“坚持科学、实用原则；坚持提高土地资源使用率、节能、节水、高效的原则；坚持温室结构用材以及设备选购先进、可靠、适用的原则。” 1、主体结构（温室型号） ：GP-3J4-9.6 型文洛式玻璃温室。2、性能指标：(1) 抗风载荷： 0.60KN/m2(2) 抗雪载荷： 0.50KN/m2(3) 最大排雨量： 180 mm/h。(4) 恒载荷： 0.5KN/ m2。(4) 吊挂荷载： 0.20KN/ m2。(5) 电参数： 220V, 50HZ, PH1 / 380V, 50HZ, PH3。(6) 屋面角： 22。3、温室规格尺寸：（1）跨度： 9.6 米（2）开间： 4 米（3）肩高： 4 米（4）顶高： 4.84 米（5）外遮阳高： 5.6 米4、温室排列方式及温室面积：温室屋脊呈东西走向。端墙长： 9.6m×7 跨＝ 67.2m侧墙长： 4m×10 间＝ 40m单座温室面积： 2688 m2 5、温室结构参数及覆盖材料：钢结构材料选用符合Q235国标的优质碳素钢。钢材部件和紧固件均按《GB/T1912-2002 金属覆盖层钢铁制品热镀锌层技术要求及试验方法》。（1）立柱 : 采用 100×50×3mm热镀锌矩形管 , 立柱底部连接板采用12mm厚热镀锌钢板；（2）拱架： 50×30×2.5mm热镀锌矩形管。（3）纵檩： 50×30×2.5mm热镀锌矩形管。(4) 四周檩条： 80×40×2.5mm热镀锌矩形管；维护结构为：Φ48 圆管。（5）桁架上下弦：采用50×50×3×450mm热镀锌矩形管；腹杆采用Ф 16 热镀锌圆钢；（6）雨槽（天沟） ：采用 2mm厚冷弯镀锌板，大截面可抗180mm/小时的雨量；（7）接露槽采用δ0.5 毫米厚彩钢板弯制而成，安装在天沟下面。（8）连接件采用热镀锌钢板冷弯、或焊接后热镀锌防腐处理。（9）铝型材：温室顶部及四周为专用铝型材；（10）密封件：密封件采用专用橡胶密封件，雨槽连接处使用专用密封胶条；（11）紧固件：紧固件为国产镀锌标准件；（12）覆盖材料：温室顶部5mm白色钢化浮法玻璃，四周采用规格为5+6+5 中空白色浮法玻璃，透光率为90%以上。6、自然通风系统：（1）顶通风：本项目温室采用屋脊蝶形交错开窗方式。选用国产品牌带限位减速电机和齿轮齿条机构。设计通风窗比为24%左右。（2...
