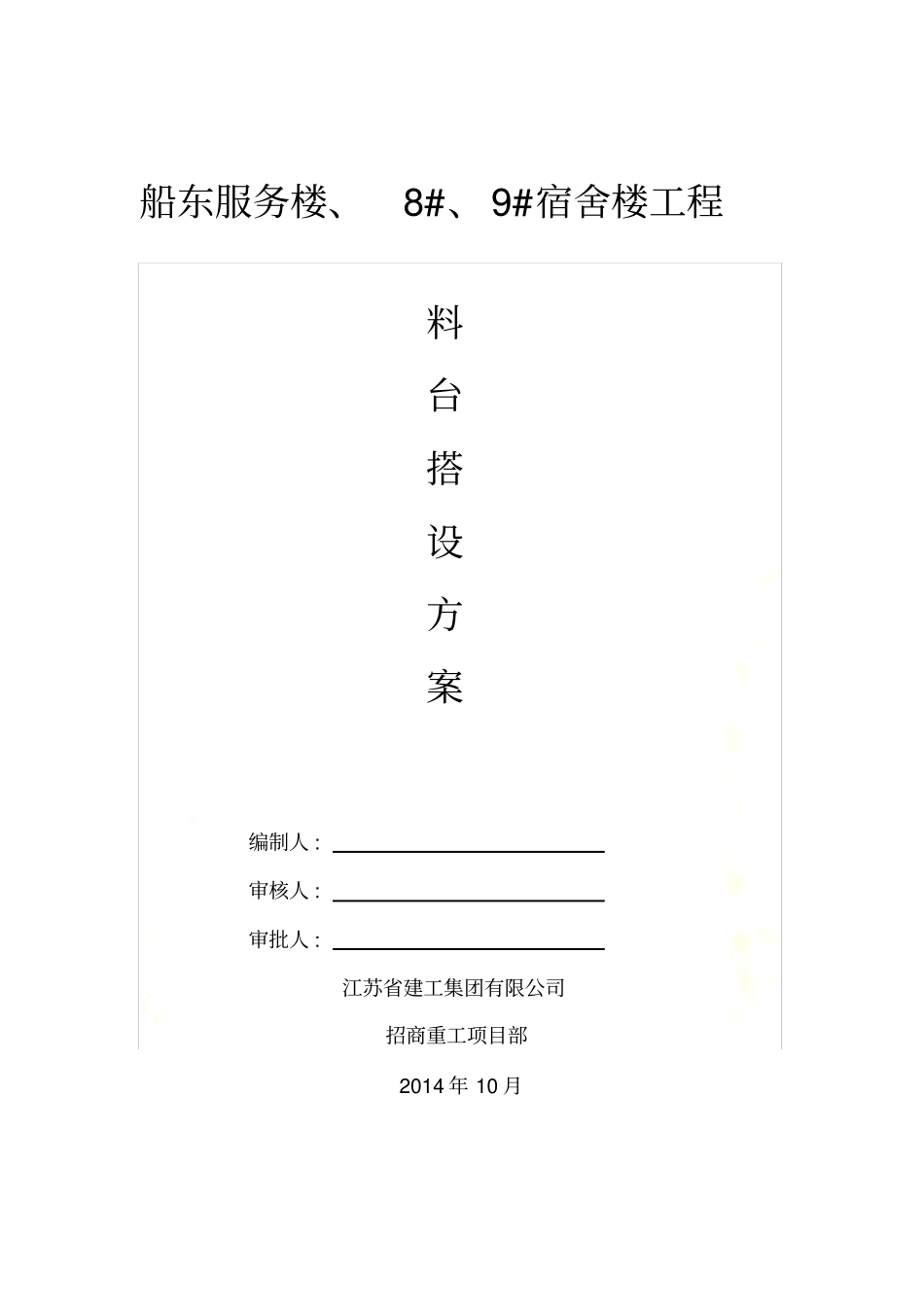

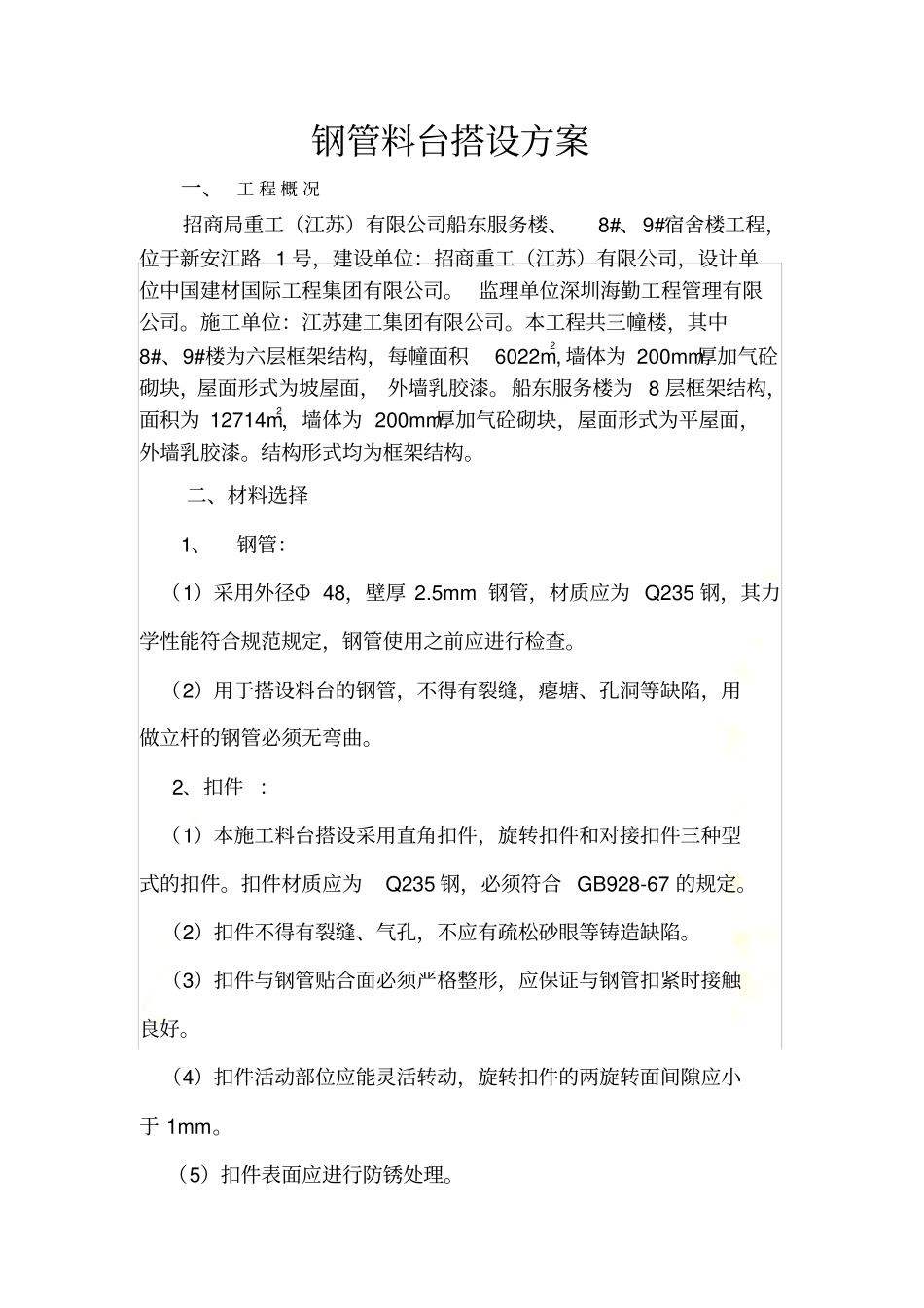

料台搭设方案 1 船东服务楼、8#、 9#宿舍楼工程料台搭设方案编制人 : 审核人 : 审批人 : 江苏省建工集团有限公司招商重工项目部2014 年 10 月钢管料台搭设方案一、 工 程 概 况招商局重工(江苏)有限公司船东服务楼、8#、9#宿舍楼工程,位于新安江路 1 号,建设单位:招商重工(江苏)有限公司,设计单位中国建材国际工程集团有限公司。 监理单位深圳海勤工程管理有限公司。施工单位:江苏建工集团有限公司。本工程共三幢楼,其中8#、9#楼为六层框架结构,每幢面积6022m2, 墙体为 200mm厚加气砼砌块,屋面形式为坡屋面, 外墙乳胶漆。船东服务楼为 8 层框架结构,面积为 12714m2,墙体为 200mm厚加气砼砌块,屋面形式为平屋面,外墙乳胶漆。结构形式均为框架结构。二、材料选择1、钢管:(1)采用外径Ф 48,壁厚 2.5mm 钢管,材质应为 Q235 钢,其力学性能符合规范规定,钢管使用之前应进行检查。(2)用于搭设料台的钢管,不得有裂缝,瘪塘、孔洞等缺陷,用做立杆的钢管必须无弯曲。2、扣件 :(1)本施工料台搭设采用直角扣件,旋转扣件和对接扣件三种型式的扣件。扣件材质应为Q235 钢,必须符合 GB928-67 的规定。(2)扣件不得有裂缝、气孔,不应有疏松砂眼等铸造缺陷。(3)扣件与钢管贴合面必须严格整形,应保证与钢管扣紧时接触良好。(4)扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于 1mm。(5)扣件表面应进行防锈处理。(6)扣件螺栓拆紧扭力距达70N.m 时,扣件不得破坏。3、料台平台板:施工料台平台板采用脚手板或十一合板拼缝铺设而成。1)脚手板:①脚手板的厚度不应小于50mm。宽度不应小于200mm。②材质均匀,无虫蛀、节巴、裂缝等缺陷。2)十一合板①十一合板厚度不得小于18mm,无断裂、翘边、铁钉。②十一合板要求板边平直,铺好后,拼缝严密。三、构造要求1、本工程施工料台为采用钢管扣件材料搭设而成的落地式承重平台。宽3.0m,从室外地坪向上搭设至三、四、五、六层,每层依次向后退缩 3 m。每层料台限制承重1.0 吨。详见下图:3000 3000 3000 3000 6F 5F 4F 3F 2F 1F 2、落地式承重施工料台立杆间距不得大于1.5m,纵横向水平杆件间距不得大于 1.8m。3、立杆下的地基必须坚实平整,搭设平台时立杆下必须设置垫板。立杆离地20cm 处应设置扫地杆,以增加架体的整体稳定性。4、施工料台三面均应设置剪刀撑,四角立杆对角间也应设置剪刀撑,相邻立杆之间应设...
