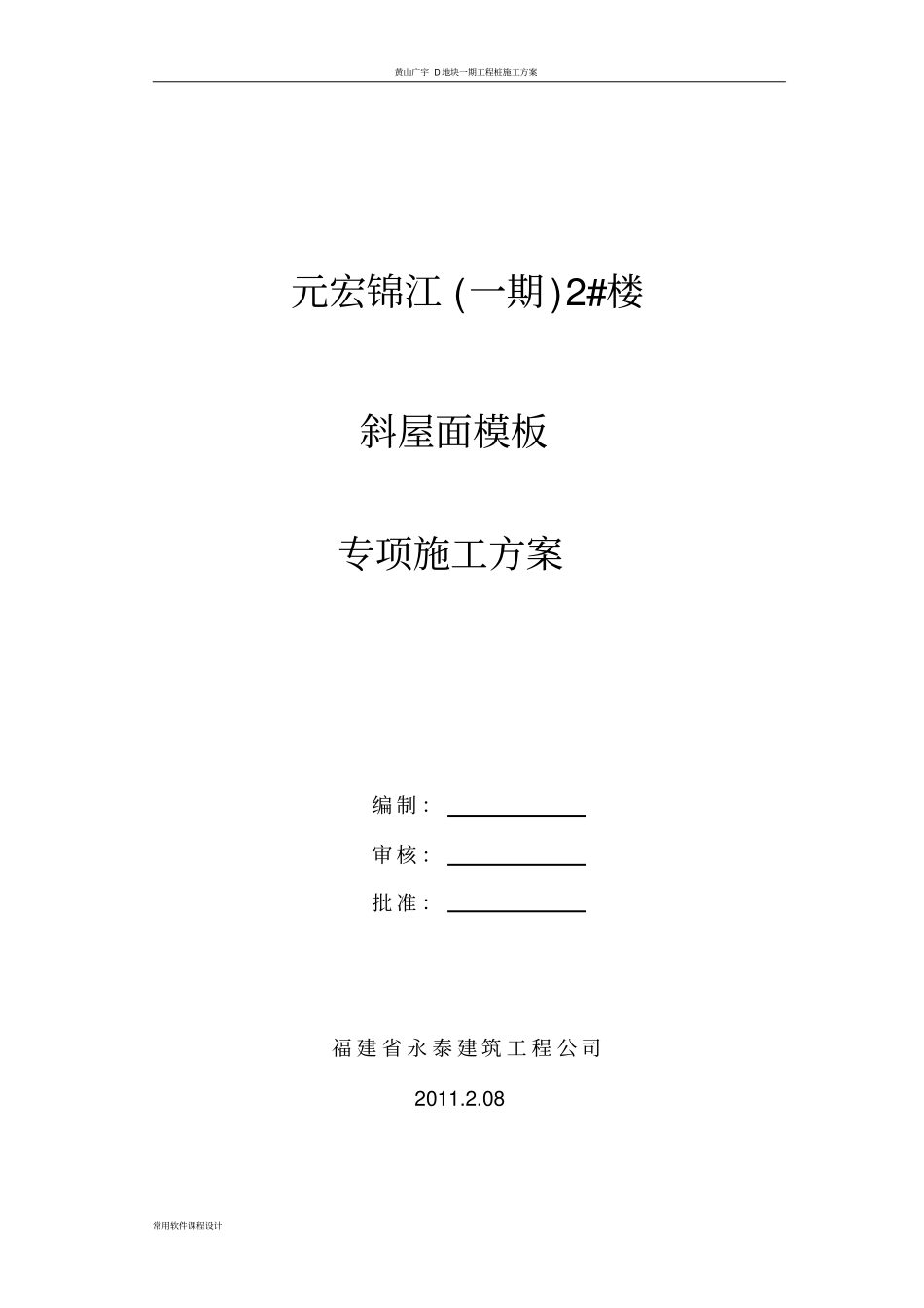

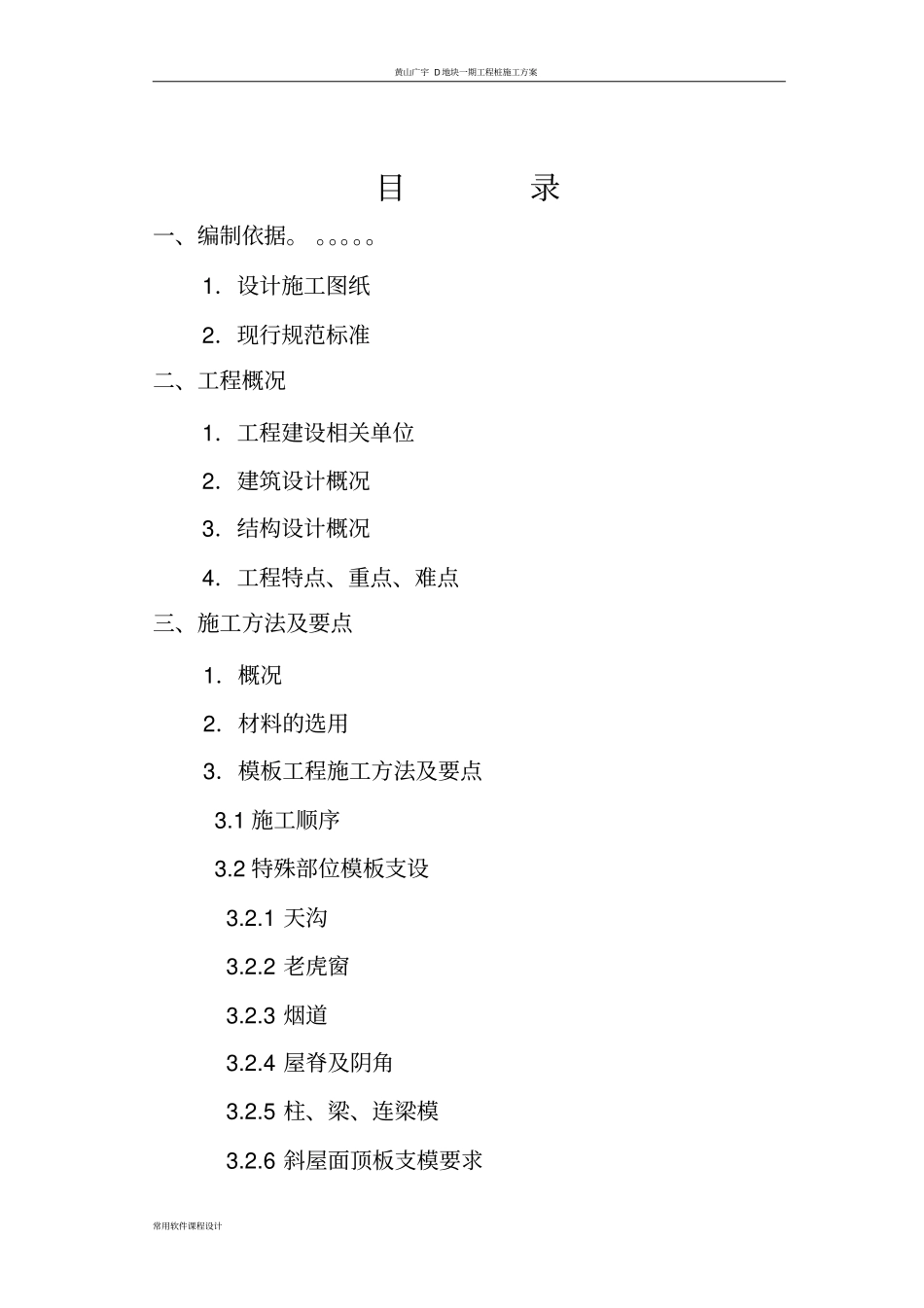

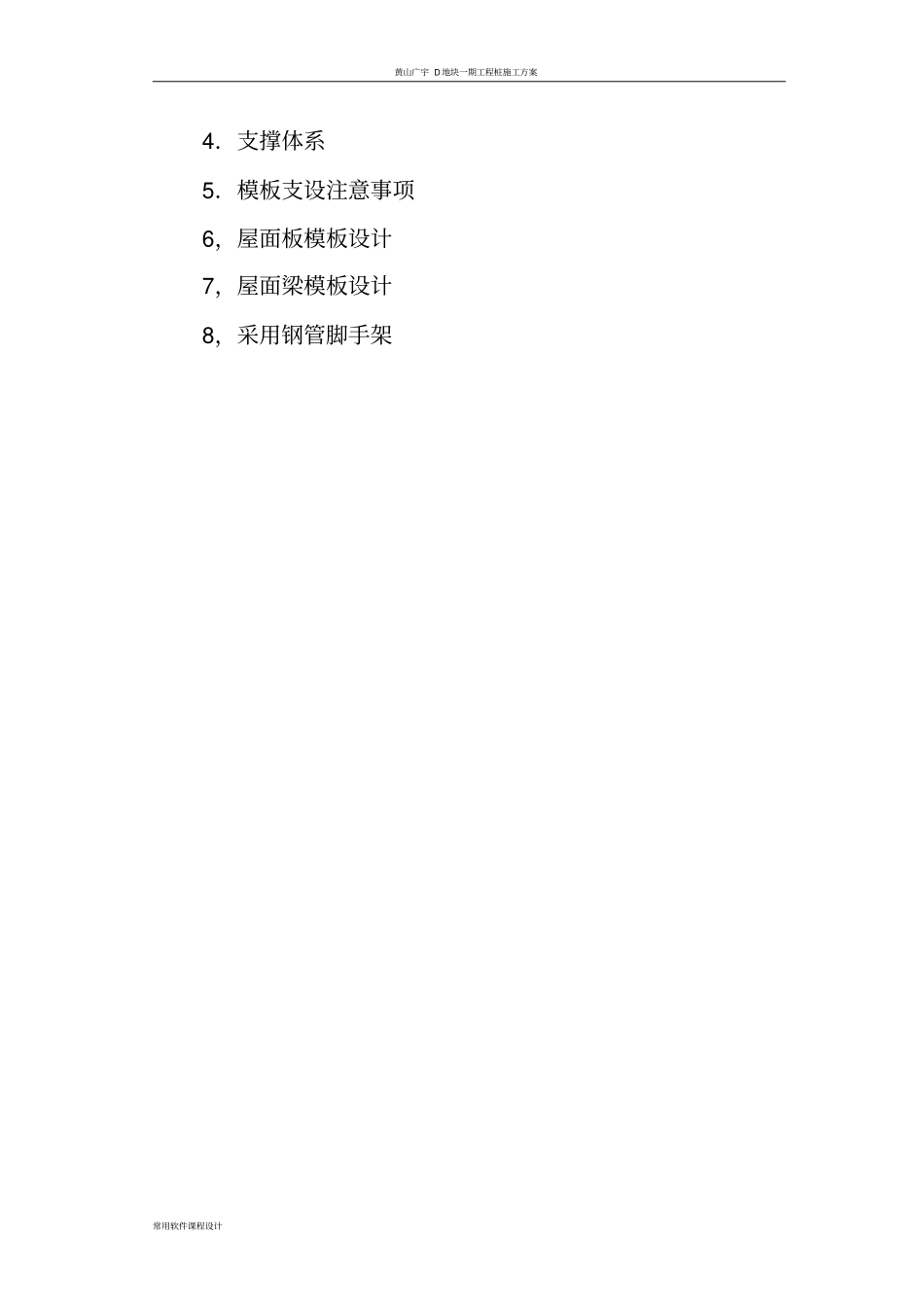

黄山广宇 D 地块一期工程桩施工方案常用软件课程设计元宏锦江 (一期 )2#楼斜屋面模板专项施工方案编 制 ：审 核 ：批 准 ：福 建 省 永 泰 建 筑 工 程 公 司2011.2.08黄山广宇 D 地块一期工程桩施工方案常用软件课程设计目录一、编制依据。 。。。。。1．设计施工图纸2．现行规范标准二、工程概况1．工程建设相关单位2．建筑设计概况3．结构设计概况4．工程特点、重点、难点三、施工方法及要点1．概况2．材料的选用3．模板工程施工方法及要点3.1 施工顺序3.2 特殊部位模板支设3.2.1 天沟3.2.2 老虎窗3.2.3 烟道3.2.4 屋脊及阴角3.2.5 柱、梁、连梁模3.2.6 斜屋面顶板支模要求黄山广宇 D 地块一期工程桩施工方案常用软件课程设计4．支撑体系5．模板支设注意事项6，屋面板模板设计7，屋面梁模板设计8，采用钢管脚手架黄山广宇 D 地块一期工程桩施工方案常用软件课程设计元宏锦江一期， 2#楼斜屋面模板专项施工方案一、编制依据1．设计施工图纸序号图纸名称图号出图日期1 2#楼结构设计图结施、结通图2010 年 3 月2 2 楼#建筑设计图建施、建通图2010 年 3 月2．现行规范标准《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 《施工组织设计》工程设计图纸及标准图集二、工程概况：1．工程建设相关单位序号项目内容1 工程名称开封元宏锦江一期工程2#楼2 建设单位开封元宏房地产开发有限公司3 设计单位开封市建筑设计院有限公司4 监理单位河南建工工程监理有限公司5 总包单位福建省永泰建筑工程公司6 质量监督开封市质量监督站黄山广宇 D 地块一期工程桩施工方案常用软件课程设计2．建筑设计概况本工程由一幢1~17 层的住宅组成（2#楼），总建筑面积为12740.87平方米，一层商铺5.2 m 二至十七层层高为2.9m，建筑高度为 58.10m。3．结构设计概况结构类型：框架剪力墙结构。建筑耐火等级为二级，抗震设防烈度为 7 度，工程为多层建筑。4．工程特点、重点、难点元宏锦江 2#楼为框架剪力墙结构，一层商铺5.2 m 二至十七层层高为 2.9m，层数为 17 层，屋面为斜屋面。屋面工程形状复杂，斜屋面高低错落，屋面斜板倾角为60°和30°，屋面模板工程施工难度大，劳动强度高，标高控制较难，模板等周转材料消耗量远远超出定额消耗量，为一次摊销。屋面板有向外悬挑 500mm 的檐沟，檐口支...
