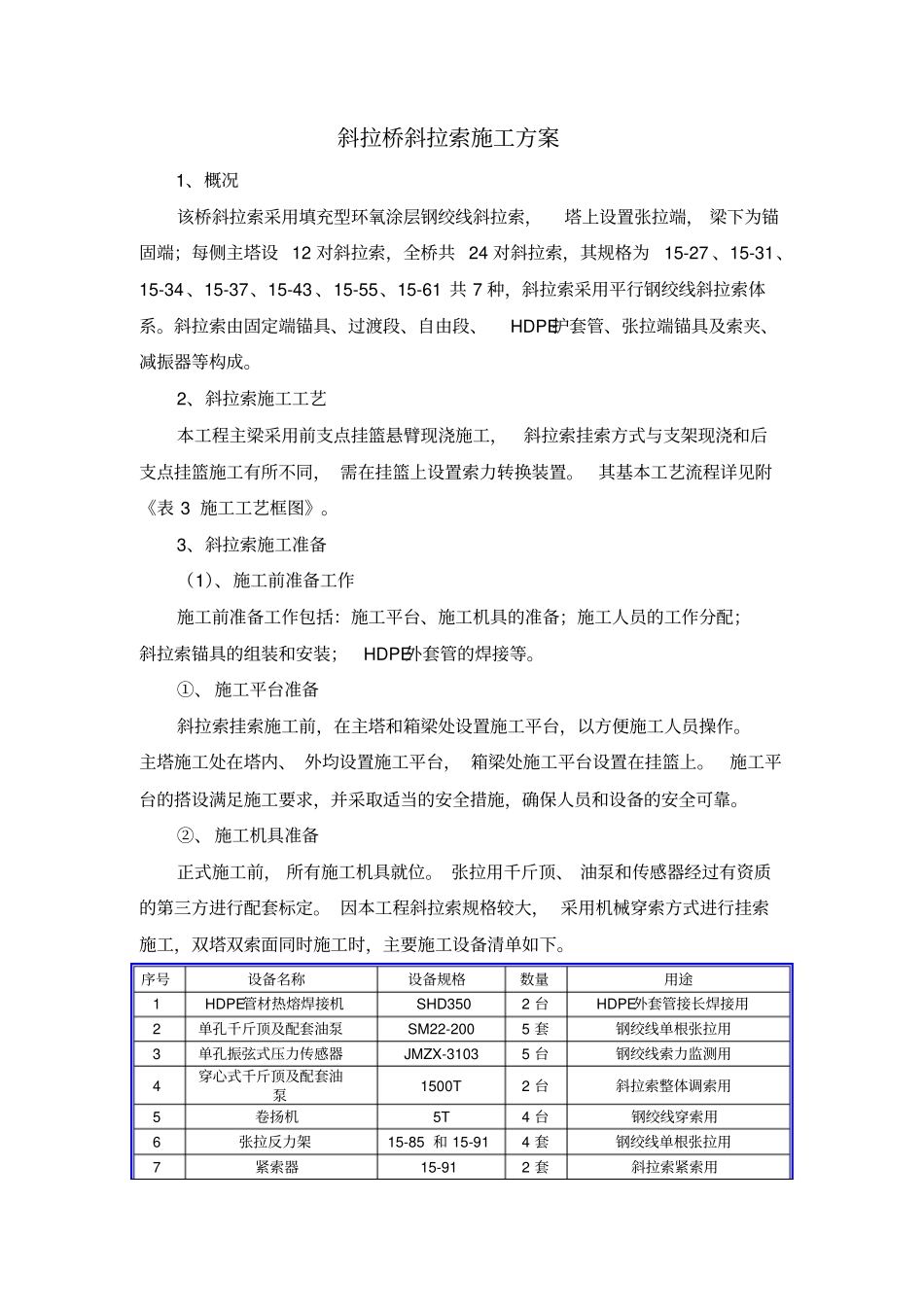

斜拉桥斜拉索施工方案1、概况该桥斜拉索采用填充型环氧涂层钢绞线斜拉索，塔上设置张拉端， 梁下为锚固端；每侧主塔设 12 对斜拉索，全桥共 24 对斜拉索，其规格为15-27 、15-31、15-34 、15-37、15-43 、15-55、15-61 共 7 种，斜拉索采用平行钢绞线斜拉索体系。斜拉索由固定端锚具、过渡段、自由段、HDPE护套管、张拉端锚具及索夹、减振器等构成。2、斜拉索施工工艺本工程主梁采用前支点挂篮悬臂现浇施工，斜拉索挂索方式与支架现浇和后支点挂篮施工有所不同， 需在挂篮上设置索力转换装置。其基本工艺流程详见附《表 3 施工工艺框图》。3、斜拉索施工准备（1）、施工前准备工作施工前准备工作包括：施工平台、施工机具的准备；施工人员的工作分配；斜拉索锚具的组装和安装；HDPE外套管的焊接等。①、 施工平台准备斜拉索挂索施工前，在主塔和箱梁处设置施工平台，以方便施工人员操作。主塔施工处在塔内、 外均设置施工平台， 箱梁处施工平台设置在挂篮上。施工平台的搭设满足施工要求，并采取适当的安全措施，确保人员和设备的安全可靠。②、 施工机具准备正式施工前， 所有施工机具就位。 张拉用千斤顶、 油泵和传感器经过有资质的第三方进行配套标定。 因本工程斜拉索规格较大， 采用机械穿索方式进行挂索施工，双塔双索面同时施工时，主要施工设备清单如下。序号设备名称设备规格数量用途1 HDPE管材热熔焊接机SHD350 2 台HDPE外套管接长焊接用2 单孔千斤顶及配套油泵SM22-200 5 套钢绞线单根张拉用3 单孔振弦式压力传感器JMZX-3103 5 台钢绞线索力监测用4 穿心式千斤顶及配套油泵1500T 2 台斜拉索整体调索用5 卷扬机5T 4 台钢绞线穿索用6 张拉反力架15-85 和 15-91 4 套钢绞线单根张拉用7 紧索器15-91 2 套斜拉索紧索用8 放线架自制4 台钢绞线单根穿索放线用9 其它辅助设备斜拉索张拉、附件安装用③、 施工人员分配为有效安排斜拉索施工的各环节，统一协调指挥， 斜拉索施工前， 需进行人员的工作分配。 按本工程双塔双索面斜拉索同时施工的要求，每个索面需进行如下主要人员及岗位配置。岗位名称岗位位置人员配置工作内容HDPE管焊接工HDPE管放置工4 挂索前，进行 HDPE管的焊接和下料工作锚具组装安装工主塔内和箱梁处6 进行张拉端和固定端锚具的组装和安装、定位张拉工主塔内3 钢绞线穿索后，安装夹片、操作千斤顶和油泵进行单根张拉穿索工梁上、塔外3 梁上放线架处辅助放线、机...
