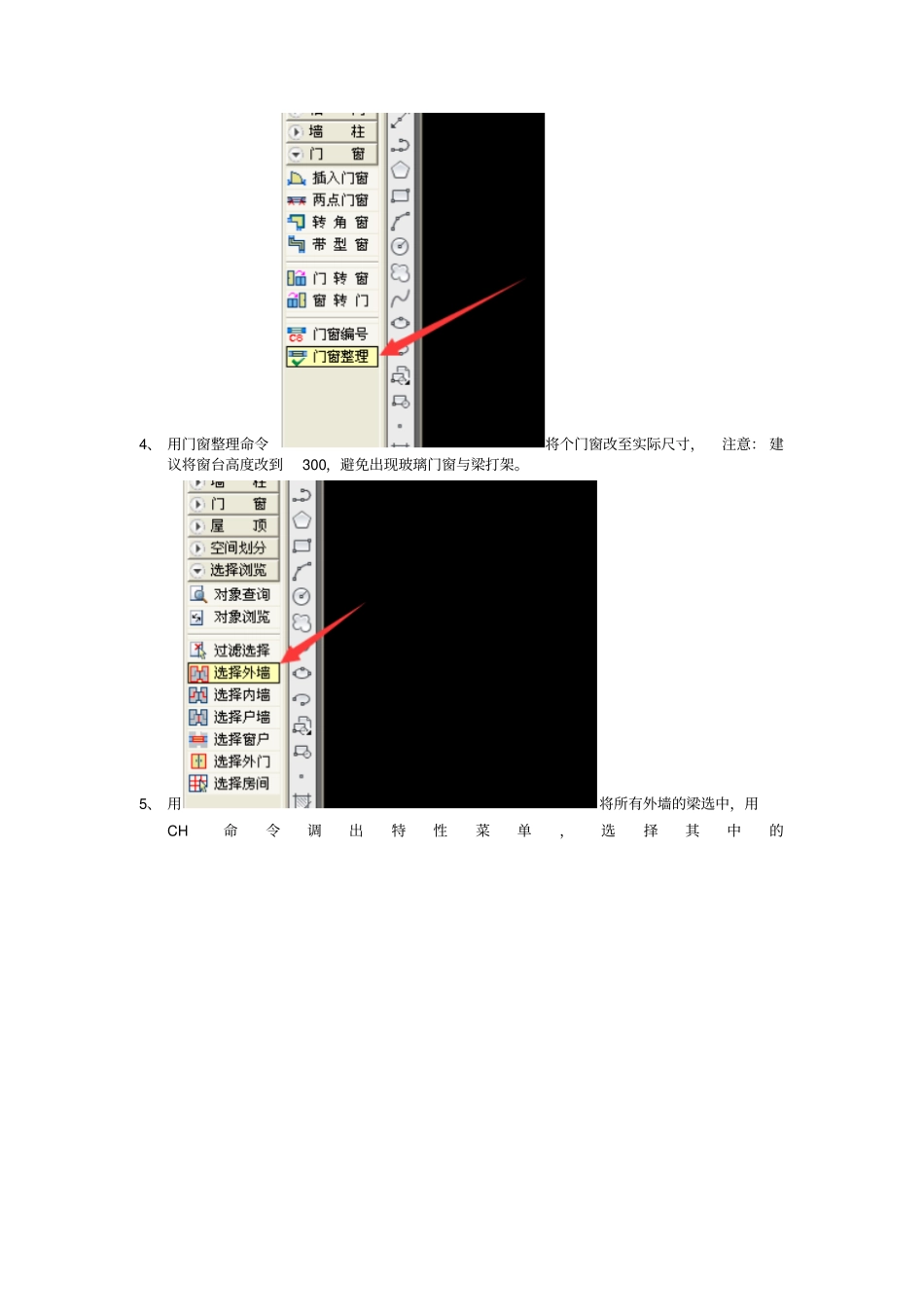

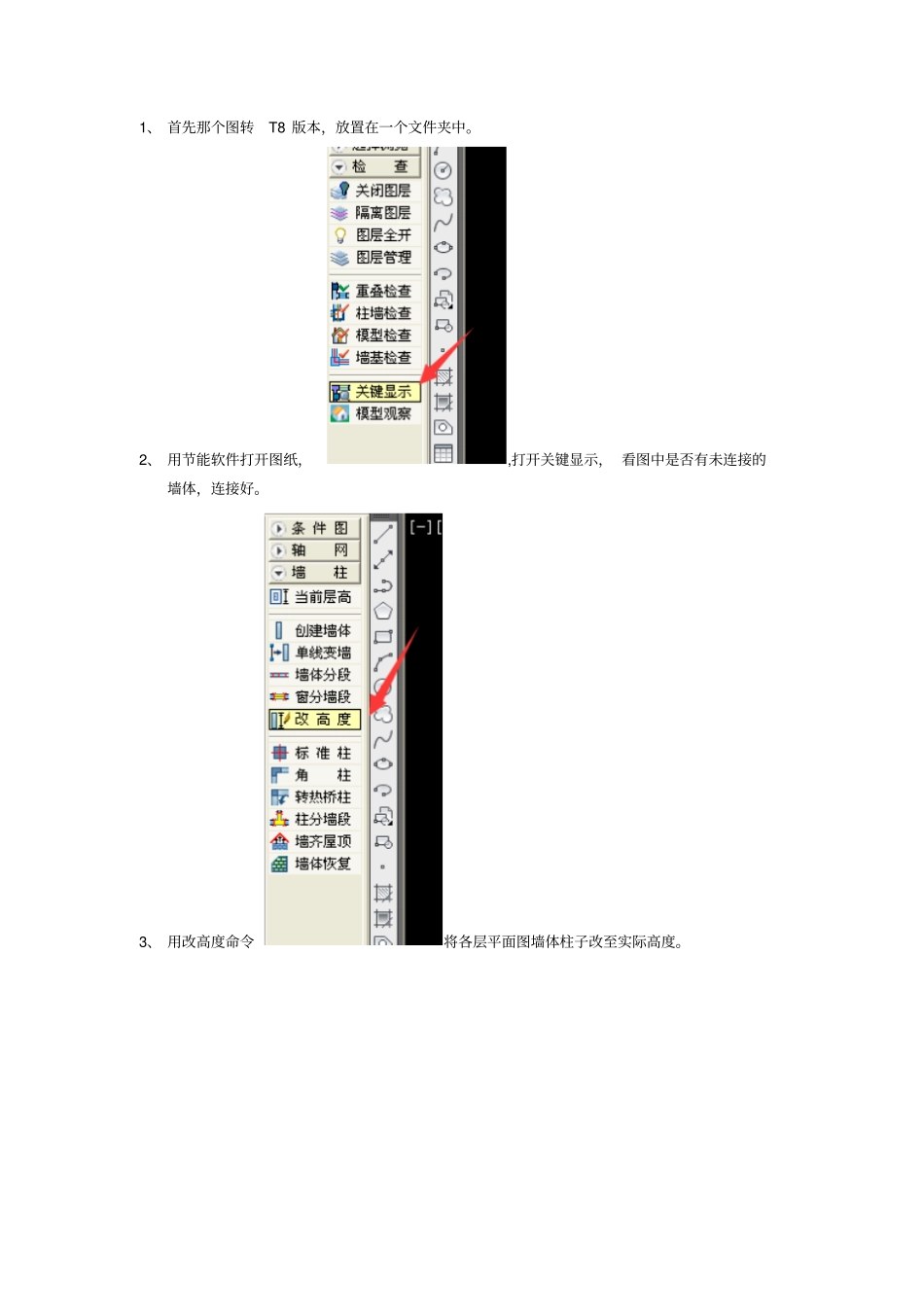

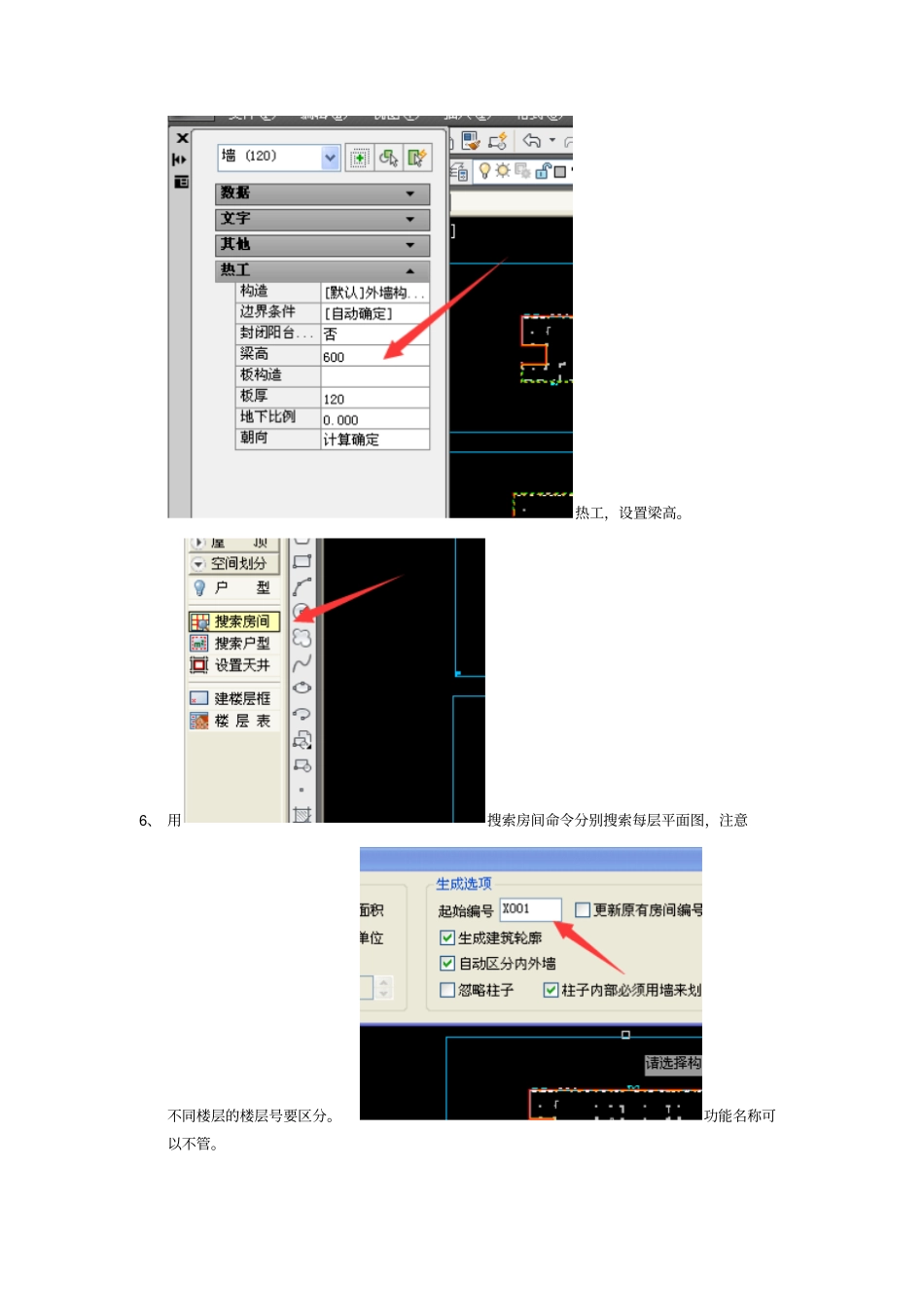

1、 首先那个图转T8 版本,放置在一个文件夹中。2、 用节能软件打开图纸,,打开关键显示, 看图中是否有未连接的墙体,连接好。3、 用改高度命令将各层平面图墙体柱子改至实际高度。4、 用门窗整理命令将个门窗改至实际尺寸,注意: 建议将窗台高度改到300,避免出现玻璃门窗与梁打架。5、 用将所有外墙的梁选中,用CH命令调出特性菜单,选择其中的热工,设置梁高。6、 用搜索房间命令分别搜索每层平面图,注意不同楼层的楼层号要区分。功能名称可以不管。7、设置每层平面图对应的楼层与高度。8、 模型观察,看是否正常。若不正常看图中是否有未连接的墙体,或者搜素面积的是否在楼层框内。只有这两种情况不能正常生产模型。如果对平面做了修改记得要重新进行搜素房间命令。9、 设置门窗可开启面积与遮阳,平开窗开启比例要调整(默认30%),遮阳自主设置平板遮阳(阳台)百叶遮阳(DB42 要求的外遮阳) 。10、设置工程信息, 注意指北针角度, 通常平面图是上北下南就是90° ,不是的话自己调整,此 处 记 得 要 根 据 自 己 立 面 外 墙 与 屋 面 的 材 料 与 颜 色 调 整 太 阳 辐 射 吸 收 系 数 。上 边 缘 绝 热 通常用于上层有住宅的建筑,下边缘绝热用于住宅底部为商业的情况,如果下面有架空层记得选择下边缘非绝热。11、导入工程构造顺序进行数据提取与节能检查,注意数据提取进行计算后要进行保存。节能检查看是否有不满足的情况, 自己调整, 通常的一般要调整保温层厚度与玻璃的热工。玻璃的热工在此处调整数字具体可以查找资料,名称可以不管,后面自己修改调整好后进行满足要求后,导出计算书。
