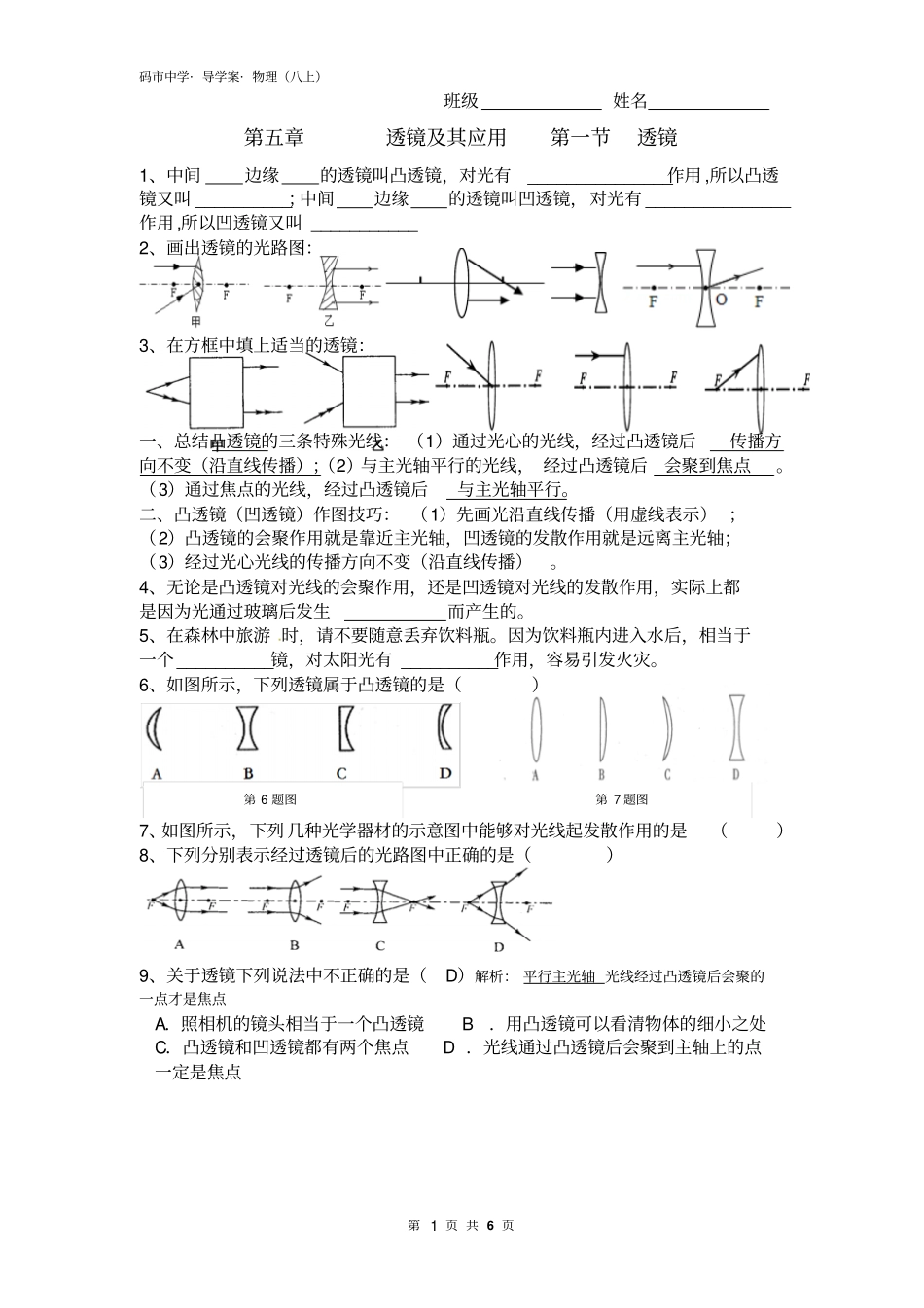

码市中学· 导学案· 物理（八上）班级姓名第 1 页 共 6 页3、在方框中填上适当的透镜：一、总结凸透镜的三条特殊光线： （1）通过光心的光线，经过凸透镜后传播方向不变（沿直线传播）；（2）与主光轴平行的光线， 经过凸透镜后会聚到焦点。（3）通过焦点的光线，经过凸透镜后与主光轴平行。二、凸透镜（凹透镜）作图技巧： （1）先画光沿直线传播（用虚线表示） ；（2）凸透镜的会聚作用就是靠近主光轴，凹透镜的发散作用就是远离主光轴；（3）经过光心光线的传播方向不变（沿直线传播）。4、无论是凸透镜对光线的会聚作用，还是凹透镜对光线的发散作用，实际上都是因为光通过玻璃后发生而产生的。5、在森林中旅游 时，请不要随意丢弃饮料瓶。因为饮料瓶内进入水后，相当于一个 __________镜，对太阳光有 __________作用，容易引发火灾。6、如图所示，下列透镜属于凸透镜的是（）7、如图所示，下列 几种光学器材的示意图中能够对光线起发散作用的是（）8、下列分别表示经过透镜后的光路图中正确的是（）9、关于透镜下列说法中不正确的是（D）解析： 平行主光轴 光线经过凸透镜后会聚的一点才是焦点A．照相机的镜头相当于一个凸透镜 B．用凸透镜可以看清物体的细小之处C．凸透镜和凹透镜都有两个焦点 D ．光线通过凸透镜后会聚到主轴上的点一定是焦点第五章透镜及其应用第一节透镜1、中间边缘的透镜叫凸透镜，对光有_______________作用 ,所以凸透镜又叫 __________；中间边缘的透镜叫凹透镜，对光有 _______________作用 ,所以凹透镜又叫 ___________ 2、画出透镜的光路图：第 6 题图第 7 题图码市中学· 导学案· 物理（八上）班级姓名第 2 页 共 6 页第五章透镜及其应用第二节生活中的透镜照相机成像投影仪成像放大镜成像2、照相机的镜头相当于一个______. 来自物体的光经过照相机的镜头后会聚於胶卷上,形成一个立的像3、投影仪中投影片上的字或画相当于物体, 他通过凸透镜成像时, 得到的一个立、______的________像. 我们所看到的像是正立的, 是因为投影片是______( 选择 " 正"或" 倒") 放的4、在透明塑料片下压着一张报纸，塑料片上有一水滴，透过水滴看到报纸上的字比旁边的字 _______( 填“大”或“小”) ，这说明此时的水滴相当于一个镜，它成的是 _______、_________的 ________像。5、如图所示，对于左边的大写字母“F”，请你选择正确的字母代号填空。⑴在照相机底片上成的像为；...
