硬盘录像机安装使用指南VIP免费

硬盘录像机安装使用指南_第1页
1/21
硬盘录像机安装使用指南_第2页
2/21
硬盘录像机安装使用指南_第3页
3/21

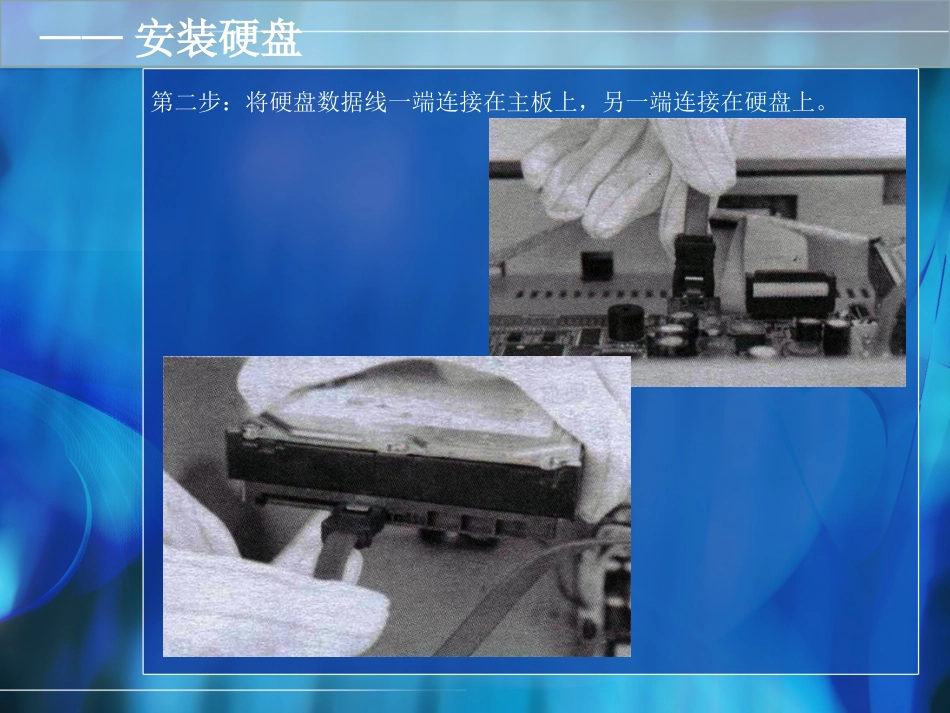

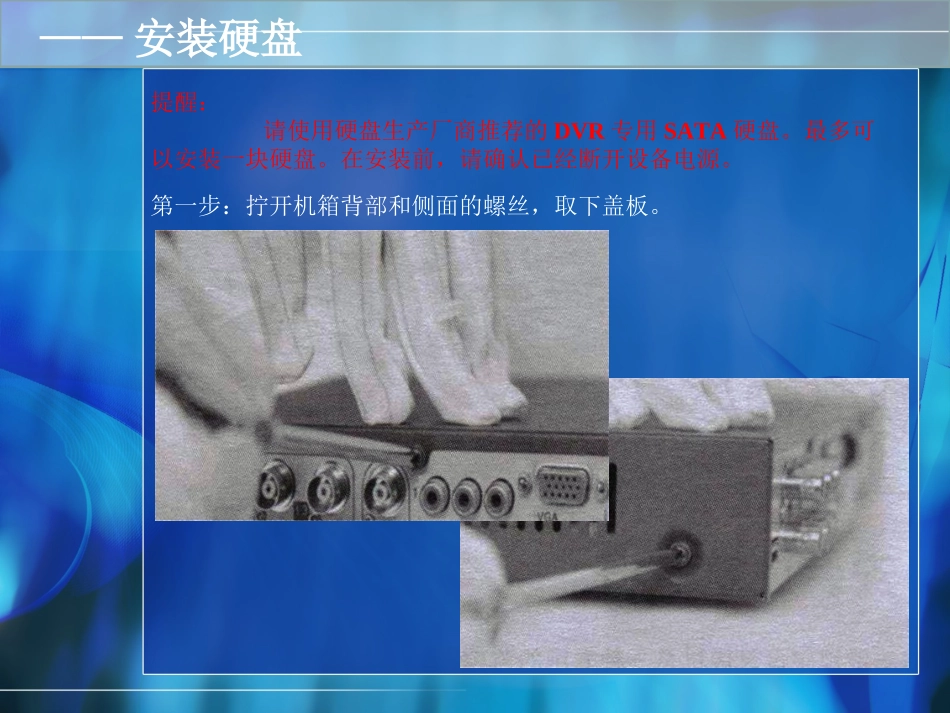

硬盘录像机安装使用指南——安装硬盘提醒:请使用硬盘生产厂商推荐的DVR专用SATA硬盘。最多可以安装一块硬盘。在安装前,请确认已经断开设备电源。第一步:拧开机箱背部和侧面的螺丝,取下盖板。第二步:将硬盘数据线一端连接在主板上,另一端连接在硬盘上。——安装硬盘——安装硬盘第三步:将电源线一端连接在主板上,另一端连接在硬盘上。——安装硬盘第四步:将硬盘录像机机箱侧立,对准硬盘螺纹口与机箱底部预留孔,用螺丝将硬盘固定。第五步:盖好机箱盖板,并将盖板用螺丝固定。——外围设备连接1设备电源适配器连接到【(13)电源】接口上;2显示器连接到【(4)VGA】接口上;3网线连接到【(8)LAN以太网口】接口上;4视频线连接到【(3)视频输入】接口上;5鼠标连接到【(9)USB接口】接口上或设备前端USB接口上;——硬盘录像机参数设置1、开机向导(以下操作用鼠标完成)开机将弹出开机向导画面,如下:取消【设备启动时是否开启向导】复选框,然后点击【取消】,弹出【确定要退出开机向导吗?】,点击【是】。——硬盘录像机参数设置2、配置管理鼠标右击视频窗口,选择【主菜单】,用户名“admin”,密码“12345”登录设备。——硬盘录像机参数设置3、硬盘管理路径:【主菜单】→【硬盘管理】选择需要初始化的硬盘,被选中的硬盘前呈现选中状态,选择【初始化】,初始化结束后选择【确定】返回【主菜单】。成功初始化后,磁盘的“状态”由“异常”变为“正常”。盘组录像通道配置:路径:【主菜单】→【硬盘管理】→【盘组录像通道配置】把模拟通道状态全部选中。——硬盘录像机参数设置4、通用配置路径:【主菜单】→【配置管理】→【通用配置】设置【日期显示格式】和【系统时间】,设置好后,选择【确定】,返回【主菜单】。——硬盘录像机参数设置5、编码参数设置路径:【主菜单】→【配置管理】→【录像配置】码流类型、分辨率、码率类型、图像质量、视频帧率、码率上限及更多设置中的选项按下图进行配置。【更多配置】中包含预录时间、录像延时、录像过期时间、记录音频。说明:录像过期时间:即硬盘内录像文件的最长保存时间,超过这个时间将被强制删除,若设置为0天则不被进行强制删除。实际保存时间需要根据硬盘可用存储空间来决定。——硬盘录像机参数设置设置完毕,选择【确定】返回上层菜单。【复制至】选择【全】,选择【复制】按钮,然后选择【应用】→【确定】——硬盘录像机参数设置6、定时录像设置第一步:进入录像配置菜单的录像计划界面,选择采用定时录像的通道。路径:【主菜单】→【配置管理】→【录像配置】选择【录像计划】属性页,选择【编辑计划】。——硬盘录像机参数设置第二步:设置定时录像时间计划表。使【录像计划有效】状态为,选择【星期】为整个星期,可对这天或整个星期进行配置。若需要全天录像,使【全天录像】状态为,否则状态为,设置录像时间段,最多为8个,类型为【定时录像】。注意:若选择分时段录像,各时间段不可交叉或包含。选择【确认】,完成该通道录像设置。若还需为其它通道设置定时录像,请重复一、二步;若其它通道配置与该通道一致,请进行第三步。——硬盘录像机参数设置第三步:该通道录像呈现7*24小时普通录像状态。若其它通道与该通道录像计划设置相同,将该通道的设置复制给其它通道。选择【复制至】为【全】,选择【复制】。最后选着【确定】,返回【配置管理】。——硬盘录像机参数设置7、网络配置路径:【主菜单】→【配置管理】→【网络配置】配置该设备的网络参数(IP地址、子网掩码、默认网关等网络参数)。设置完毕,选择【应用】→【确定】。——硬盘录像机参数设置8、异常配置路径:【主菜单】→【配置管理】→【异常配置】【异常类型】选择“硬盘满”,选中【声音警告】→【确定】——硬盘录像机参数设置9、关机路径:【主菜单】→【设备关机】选择【设备关机】,弹出提示框。选择【是】,关闭设备。注意:系统提示“系统正在关闭中…”时,请不要按电源【开关键】,否则可能会出现关机过程不能正常进行。系统完全关闭后,设备所连接的显示器或监视器将无输入信号,此时请关闭设备后面板电源开关键。—...
