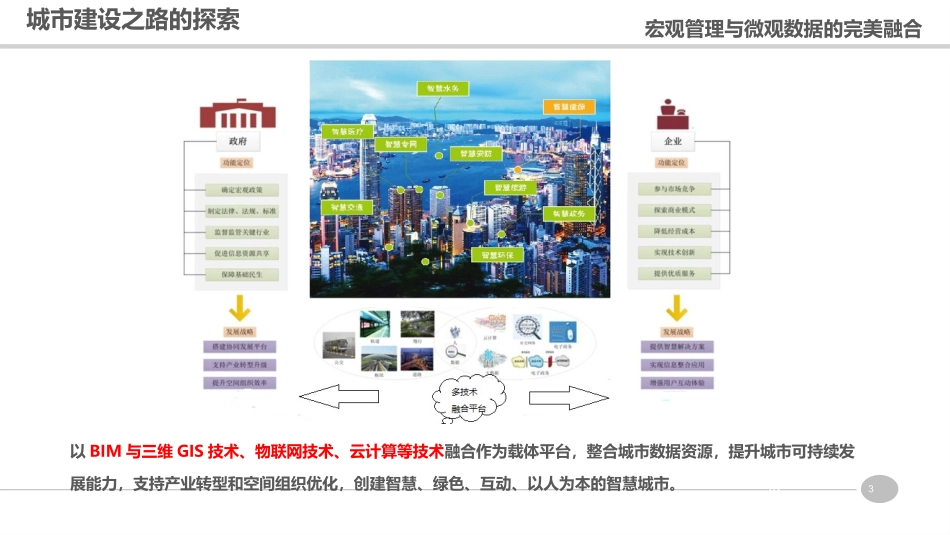

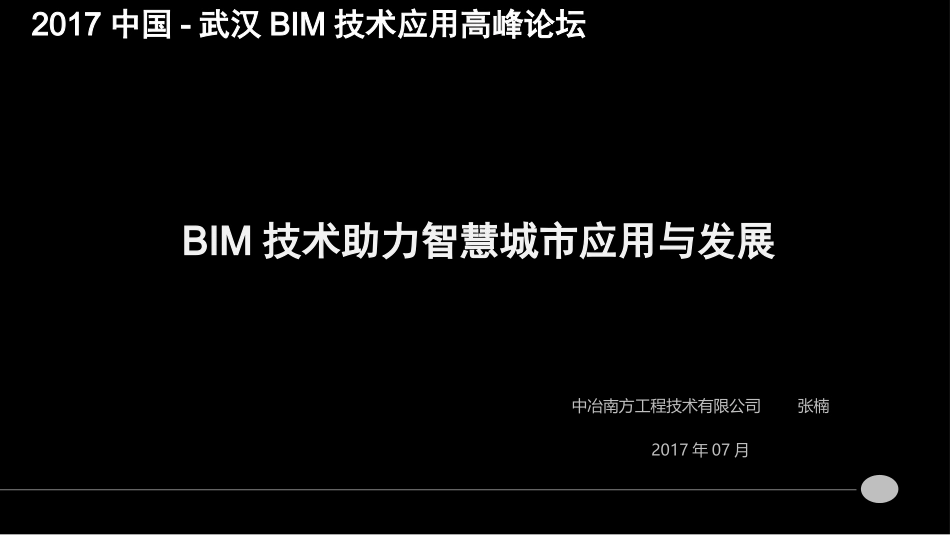

中冶南方工程技术有限公司张楠2017年07月BIM技术助力智慧城市应用与发展2017中国-武汉BIM技术应用高峰论坛BIM是什么BIM的核心是可共享的信息2BIM是一种工具管线综合安装定位虚拟建造三维实时漫游三维可视化设计多专业协同工程量精确统计平立剖联动碰撞检查实时成本管控安全施工模拟施工方案模拟动态日光分析交通虚拟分析实时进度控制智能运维管理BIM与RFID技术BIM与物联网技术BIM资产管理BIM空间管理BIM技术交底BIM质量检查BIM数据存储BIM绿色施工BIM应急预案模拟BIM投标报价BIM审图能耗分析方案优化协调设计采光分析BIM基础数据库BIM项目群管理数字城市城市建设之路的探索宏观管理与微观数据的完美融合以BIM与三维GIS技术、物联网技术、云计算等技术融合作为载体平台，整合城市数据资源，提升城市可持续发展能力，支持产业转型和空间组织优化，创建智慧、绿色、互动、以人为本的智慧城市。033BIM能做什么构建名称尺寸体积面积材质生产商成本建造阶段空间位置热阻值进场时间负责人施工工艺透光度设备型号设备功率工程量能量信息采光分析阴影分析运营信息空间分析土方量进度信息成本信息结构分析业主设计方咨询方施工方供应商运营商运维阶段施工阶段设计阶段规划阶段BIM的核心是可共享的信息45多技术融合助力城市建设BIM：附着建筑物的全部信息，是管理城市建筑物、工程微观的个体GIS：宏观管理，包括土地、城市基础设施、交通设施、景观及建筑外观信息物联网：在线监测、定位追踪、报警联动、指挥调度、预案管理、远程维护、决策分析云计算：海量数据存储、虚拟化、跨专业协同、云端共享、按需服务6基于BIM-GIS技术的三维可视化平台贯穿项目建设全生命周期智慧管网综合管廊智慧公交环境监测智慧城管海绵城市智慧工地信息发布一张图综合监测运营管理应急管理基础数据及档案管理智慧城市7基于BIM-GIS技术的三维可视化平台基于BIM-GIS的信息共享平台。管理4D数据，整合3S应用，集成空间数据库和实时通讯技术，支持云计算和物联网。集成整合多源、多格式、多类型数据，为海绵城市、地下管廊、智慧街区等规划建设提供可视化及分析评估基础。8BIM-GIS三维可视化平台在智慧海绵中的运用为了让城市不再“看海”，近年来海绵城市成为新型城镇化建设的重要内容。智慧海绵城市综合利用在线监测技术、数据模型技术，再辅助以现场查看与资料查阅，检验相关的海绵城市建设项目是否满足其海绵规划目标要求，监测设施的运行效果，全面评价海绵城市建设成效，及时采取有效措施应对现场突发问题，提高海绵城市的运行保障率。综合控制目标为了让城市不再“看海”9信息一体化全局展示智慧海绵城市建设总体目标：项目建设全生命周期监管、在线监测、全方位的考核评估、动态化、可视化展示。典型应用-城市洪涝监测预警•根据水位监测数据或者计算模型，精确展示当前或可能出现的渍水情况•直观分析所产生的灾害程度实时监测道路积水状态、发布警报；道路积水智能控制系统；实时影像智能联动监控；与排水泵站实现系统联动;移动端APP实时数据查看；移动端智能警报推送；智能警示牌信息显示；智能交通通行控制；辅助营救信息发布；城市洪涝监测预警决策系统BIM-GIS三维可视化平台在智慧海绵中的运用10精细化建设和运维管线精细化设计•模拟施工，保证设计的合理性•为后期运营管理提供了完整的、统一的管线数据，保证数据的准确性监测数据的精细化展示•精确的标注传感器位置•数据的实时展现设备的精细化监控•设备运行状态的直观显示•控制更加的清晰准确。异常情况精细化把控•异常信息的自动提示•异常情况发生地点的精准定位BIM-GIS三维可视化平台在智慧海绵中的运用11平时竖井信息、管网信息、泵站信息、人员信息设施管理、基础信息、日常维护战时有毒有害物质、暴雨警情应急处置、应急模拟演练、应急评估反馈水质有害气体异常分析异常报警历史数据当前气象环境大数据分析管网状态预测渍水点预测泵站状态BIG-GIS竖井状态管网状态实时监视报表导出监控子系统清理维护计划天气预报降雨量蓄水量泵站能力管网状态排水模型云计算分析调度方案人工审核泵站控制智慧海绵应急管理优化...
