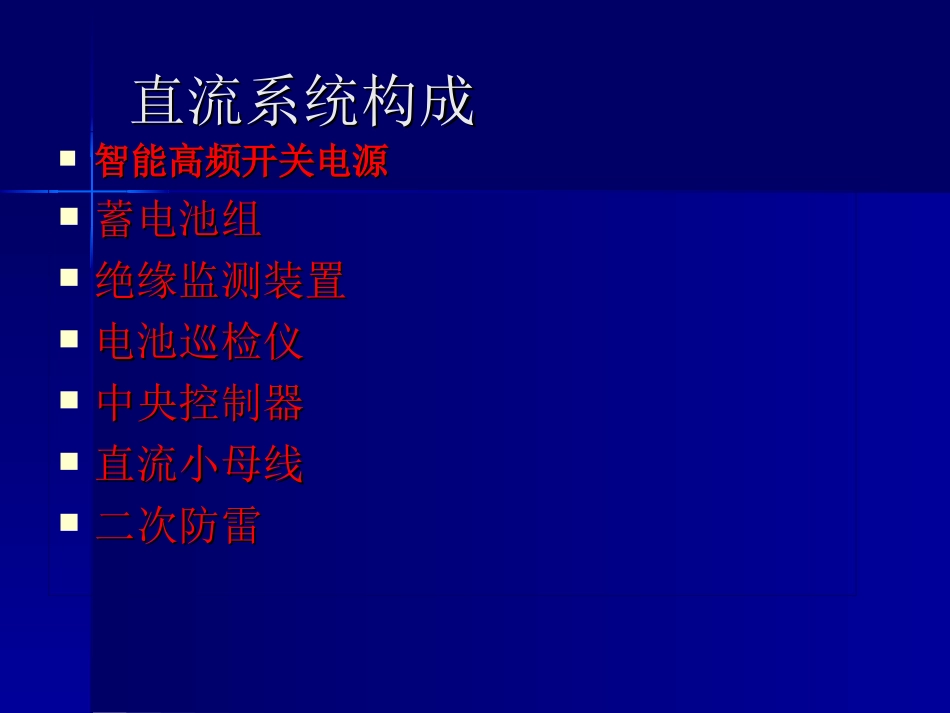

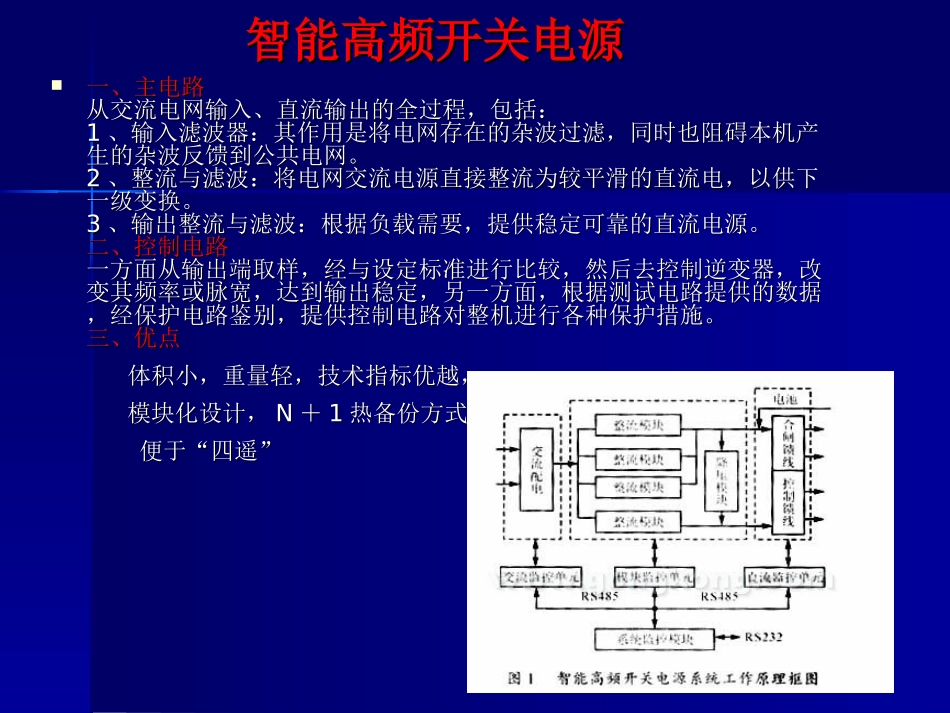

直流系统构成直流系统构成智能高频开关电源智能高频开关电源蓄电池组蓄电池组绝缘监测装置绝缘监测装置电池巡检仪电池巡检仪中央控制器中央控制器直流小母线直流小母线二次防雷二次防雷智能高频开关电源智能高频开关电源一、主电路一、主电路从交流电网输入、直流输出的全过程，包括：从交流电网输入、直流输出的全过程，包括：11、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。生的杂波反馈到公共电网。22、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。一级变换。33、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。二、控制电路二、控制电路一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的数据变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对整机进行各种保护措施。，经保护电路鉴别，提供控制电路对整机进行各种保护措施。三、优点三、优点体积小，重量轻，技术指标优越，体积小，重量轻，技术指标优越，模块化设计，模块化设计，NN＋＋11热备份方式，热备份方式，便于“四遥”便于“四遥”蓄电池组蓄电池组蓄电池组功能：当充电模块不能正常工作时，蓄电池无间断的向直蓄电池组功能：当充电模块不能正常工作时，蓄电池无间断的向直流母线送电，毫不影响直流电源屏的对外功能，保证二次设备和流母线送电，毫不影响直流电源屏的对外功能，保证二次设备和断路器的正确动作，确保电网的安全运行。断路器的正确动作，确保电网的安全运行。变电站蓄电池组配置：变电站蓄电池组配置：220kV220kV站设两组蓄电池，站设两组蓄电池，110kV110kV站一般站一般装设一组蓄电池，因装设一组蓄电池，因220kV220kV的继电保护装置是双重化的，从电的继电保护装置是双重化的，从电流互感器二次侧到断路器跳闸线圈都是双重化，因此，直流系统流互感器二次侧到断路器跳闸线圈都是双重化，因此，直流系统也宜相应的设置两组，分别对两套保护及跳闸线圈供电，以利系也宜相应的设置两组，分别对两套保护及跳闸线圈供电，以利系统安全运行。统安全运行。一、分类一、分类：就目前市场上主流产品而言，有：就目前市场上主流产品而言，有44大类大类二、铅酸蓄电池铅酸蓄电池是蓄电池的一种，主要特点是采用稀硫酸做电解液，用二氧化铅和绒状铅分别作为电池的正极和负极的一种酸性蓄电池。三、阀控式密封铅酸蓄电池三、阀控式密封铅酸蓄电池1、简述1）自法国普兰特1895年发明铅酸蓄电池至今146年。2）1957年英国首先发明了再化合免维护汽车电池，德国阳光公司发明了凝胶工业用铅酸蓄电池。3）1983年美国GNB公司发明并生产了I型阴极吸收式密封铅酸蓄电池。4）1988年我国引进美国GNB公司技术，开始生产阀控式密封铅酸蓄电池。2、阀控密封铅酸蓄电池基本概念1）蓄电池容量:在一定放电条件下，所能给出的电量，称为蓄电池的容量，单位为安时恒流放电时：二、蓄电池的工作原理与特性二、蓄电池的工作原理与特性１、工作原理：１、工作原理：正极活性物质：二氧化铅（正极活性物质：二氧化铅（PbO2PbO2）电解液：稀硫酸（）电解液：稀硫酸（H2SO4H2SO4））负极活性物质：绒状金属铅（负极活性物质：绒状金属铅（PbPb）。两极板在电解液中发生的化学反应，使正极板缺）。两极板在电解液中发生的化学反应，使正极板缺少电子，负极板多余电子，正负极板间产生电位差，就是蓄电池的电动势。少电子，负极板多余电子，正负极板间产生电位差，就是蓄电池的电动势。1)充电过程：正极板上的硫酸铅被硫酸根氧化失去电子还原为二氧化铅，负极板上的硫酸铅被氢离子还原为铅。化学反应中，吸收两个分子的水，析出两个分子的硫酸，电解液相对密...
