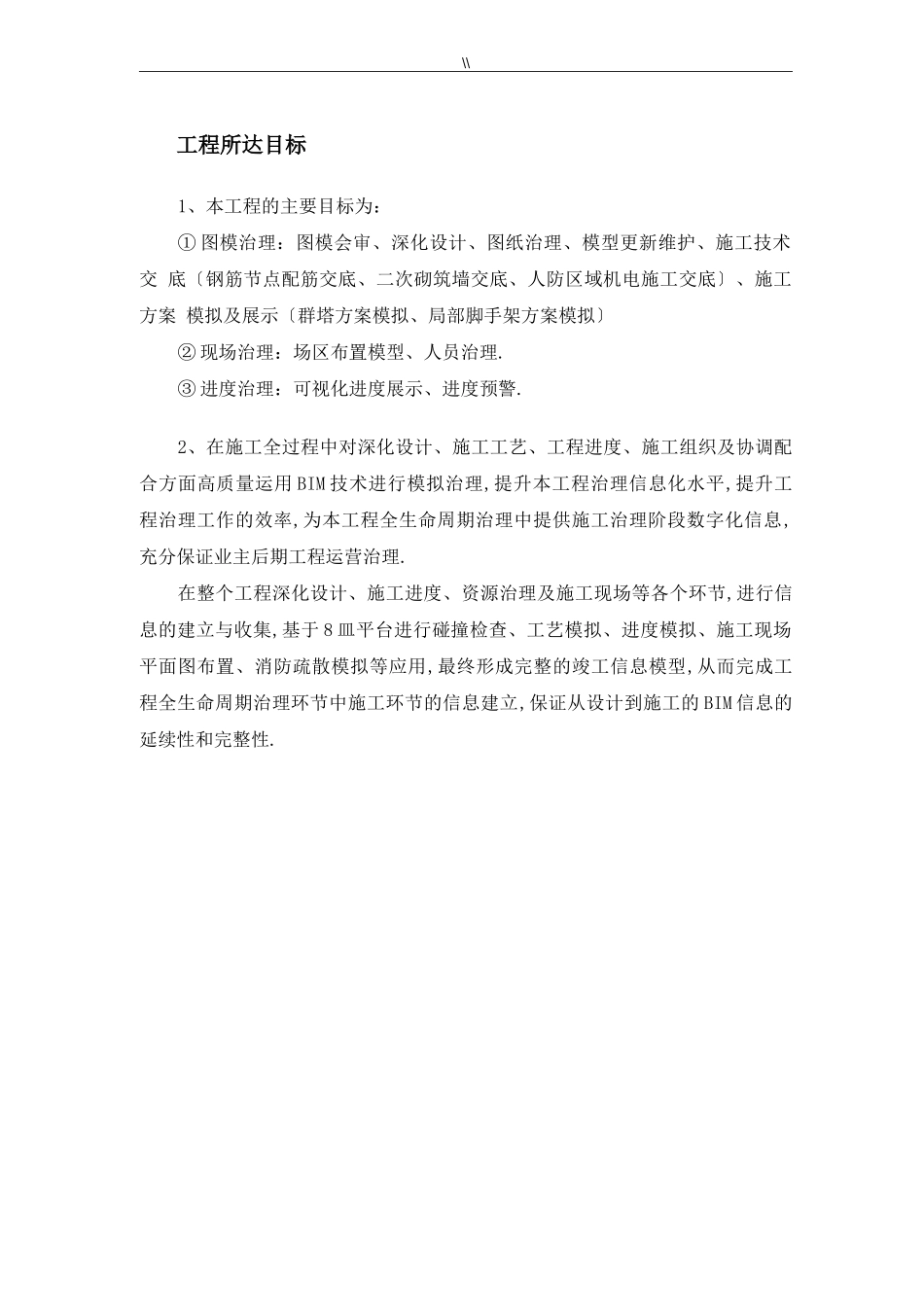

\\工程所达目标1、本工程的主要目标为：① 图模治理：图模会审、深化设计、图纸治理、模型更新维护、施工技术交 底〔钢筋节点配筋交底、二次砌筑墙交底、人防区域机电施工交底〕、施工方案 模拟及展示〔群塔方案模拟、局部脚手架方案模拟〕② 现场治理：场区布置模型、人员治理.③ 进度治理：可视化进度展示、进度预警.2、在施工全过程中对深化设计、施工工艺、工程进度、施工组织及协调配 合方面高质量运用 BIM 技术进行模拟治理,提升本工程治理信息化水平,提升工 程治理工作的效率,为本工程全生命周期治理中提供施工治理阶段数字化信息, 充分保证业主后期工程运营治理.在整个工程深化设计、施工进度、资源治理及施工现场等各个环节,进行信 息的建立与收集,基于 8 皿平台进行碰撞检查、工艺模拟、进度模拟、施工现场 平面图布置、消防疏散模拟等应用,最终形成完整的竣工信息模型,从而完成工 程全生命周期治理环节中施工环节的信息建立,保证从设计到施工的 BIM 信息的 延续性和完整性.\\BIM 技术在设计阶段的应用1.1 提供了全新三维状态下可视化的设计方法BIM 技术下的建模设计过程是以三维状态为根底,不同于 CAD 的基于二维状态下 的设计.在常规 CAD 状态下的设计,绘制墙体、柱等构件没有构件属性,只有由 点、线、面构成的封闭图形.而在 BIM 技术下绘制的构件本身具有各自的属性, 每一个构件在空间中都通过 X、Y、Z 坐标各自的独立属性.设计过程中设计师构 想能够通过电脑屏幕上虚拟出来三维立体图形,到达三维可视化下的设计.同时 构建的模型具有各自的属性,如柱子,点击属性可知柱子的位置、尺寸、高度、 混凝土强度等,这些属性通过软件将数据保存为信息模型〔阶段 BIM〕,也可以 由其他专业导入数据,提供了协同设计的根底.1.2 提供各个专业协同设计的数据共享平台首先,在传统条件下各个专业间的建筑模型设计数据不能相互导出和导入,使各 个专业间缺乏相互的协作,即使设计院内部通过大量的技术把关,也只能解决建 筑和结构间的构件尺寸统一问题,对于水电、暖通和建筑、结构间的构件冲突都 只能在施工过程中进行修改.因此各专业图纸间的矛盾众多,导致施工过程中变 更加大,施工单位在施工过程中协调难度增加；设计单位不断调整设计变更增加 工作量,造成工程本钱增加,达不到业主要求.其次,在 BIM 技术下的设计,各个专业通过相关的三维设计软件协同工作,能够 最大程度的提升设计速度.并且建立各个专业间...
