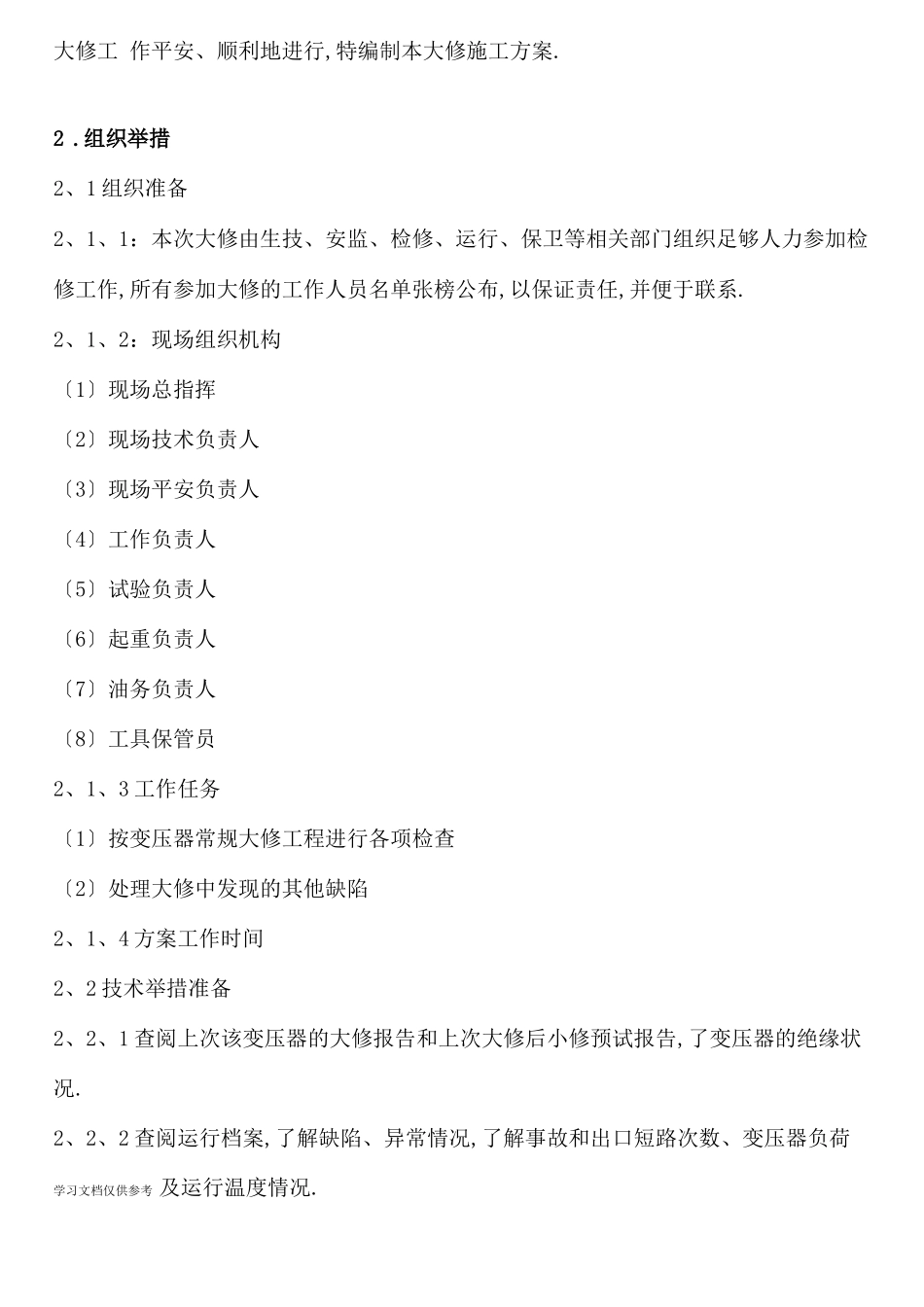

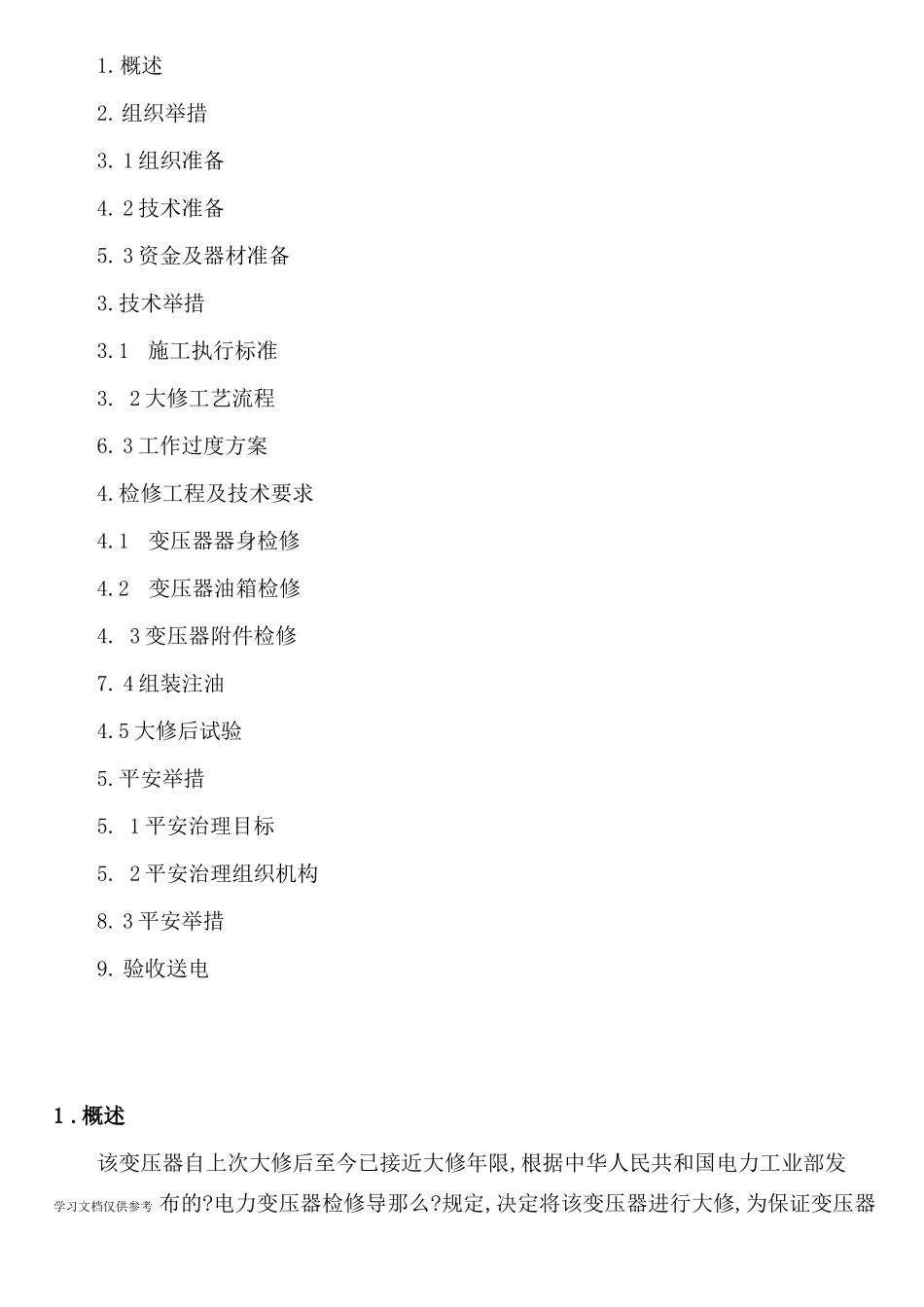

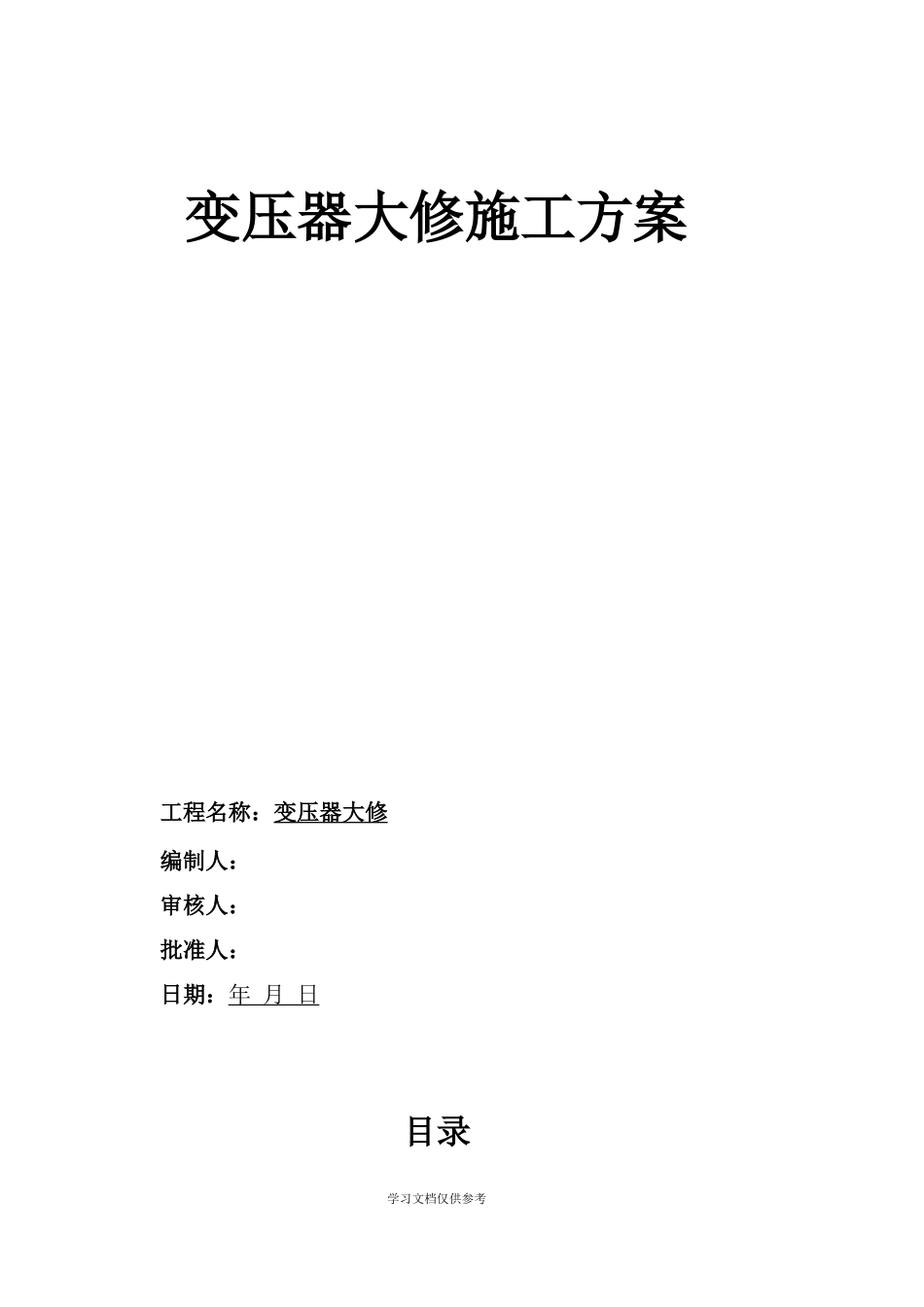

变压器大修施工方案工程名称：变压器大修编制人：审核人：批准人：日期：年 月 日目录学习文档仅供参考1.概述2.组织举措3. 1 组织准备4. 2 技术准备5. 3 资金及器材准备3.技术举措3.1施工执行标准3. 2 大修工艺流程6. 3 工作过度方案4.检修工程及技术要求4.1变压器器身检修4.2变压器油箱检修4. 3 变压器附件检修7. 4 组装注油4.5 大修后试验5.平安举措5. 1 平安治理目标5. 2 平安治理组织机构8. 3 平安举措9. 验收送电1 .概述该变压器自上次大修后至今已接近大修年限,根据中华人民共和国电力工业部发学习文档仅供参考 布的?电力变压器检修导那么?规定,决定将该变压器进行大修,为保证变压器大修工 作平安、顺利地进行,特编制本大修施工方案.2 .组织举措2、1 组织准备2、1、1：本次大修由生技、安监、检修、运行、保卫等相关部门组织足够人力参加检 修工作,所有参加大修的工作人员名单张榜公布,以保证责任,并便于联系.2、1、2：现场组织机构〔1〕现场总指挥〔2〕现场技术负责人〔3〕现场平安负责人〔4〕工作负责人〔5〕试验负责人〔6〕起重负责人〔7〕油务负责人〔8〕工具保管员2、1、3 工作任务〔1〕按变压器常规大修工程进行各项检查〔2〕处理大修中发现的其他缺陷2、1、4 方案工作时间2、2 技术举措准备2、2、1 查阅上次该变压器的大修报告和上次大修后小修预试报告,了变压器的绝缘状 况.2、2、2 查阅运行档案,了解缺陷、异常情况,了解事故和出口短路次数、变压器负荷学习文档仅供参考 及运行温度情况.2、2、3 大修前进行电气试验,测量直流电阻、介质损耗、绝缘电阻及油试验.2、3 器材准备2、2、1 备品及材料〔1〕变压器密封胶垫〔2〕变压器添加油〔3〕阀门、温度计等小组件〔4〕绑围屏用收缩带〔5〕修理绝缘用皱纹纸〔6〕胶木螺栓、螺母〔7〕绝缘纸板〔8〕变压器各种螺栓、螺母〔9〕变压器各种弹垫、平垫〔10〕110KV 高压瓷套管〔11〕枕木或木板〔12〕保质材料〔如白棉布、面团、旧布或棉纱、干净工作服等〕2、3、2 常用机具设备〔1〕电力电源配电盘〔2〕储油罐〔3〕真空滤油机、压力滤油机、油泵、滤油纸枯燥 箱、真空泵、耐油橡胶管、真空橡胶管、楼梯、平安带、手开工具〔扳手、钳子等〕、 钢丝绳、千斤顶、手搬葫芦、电气焊设备及材料、消防设备、检测试验设备等.3 .技术举措3、1 施工执行技术标准3、1、1： DL/T573-95?电力变压器检修导那么?3、1、2： DL/T572-95?电力变压器运行规程?学习...
