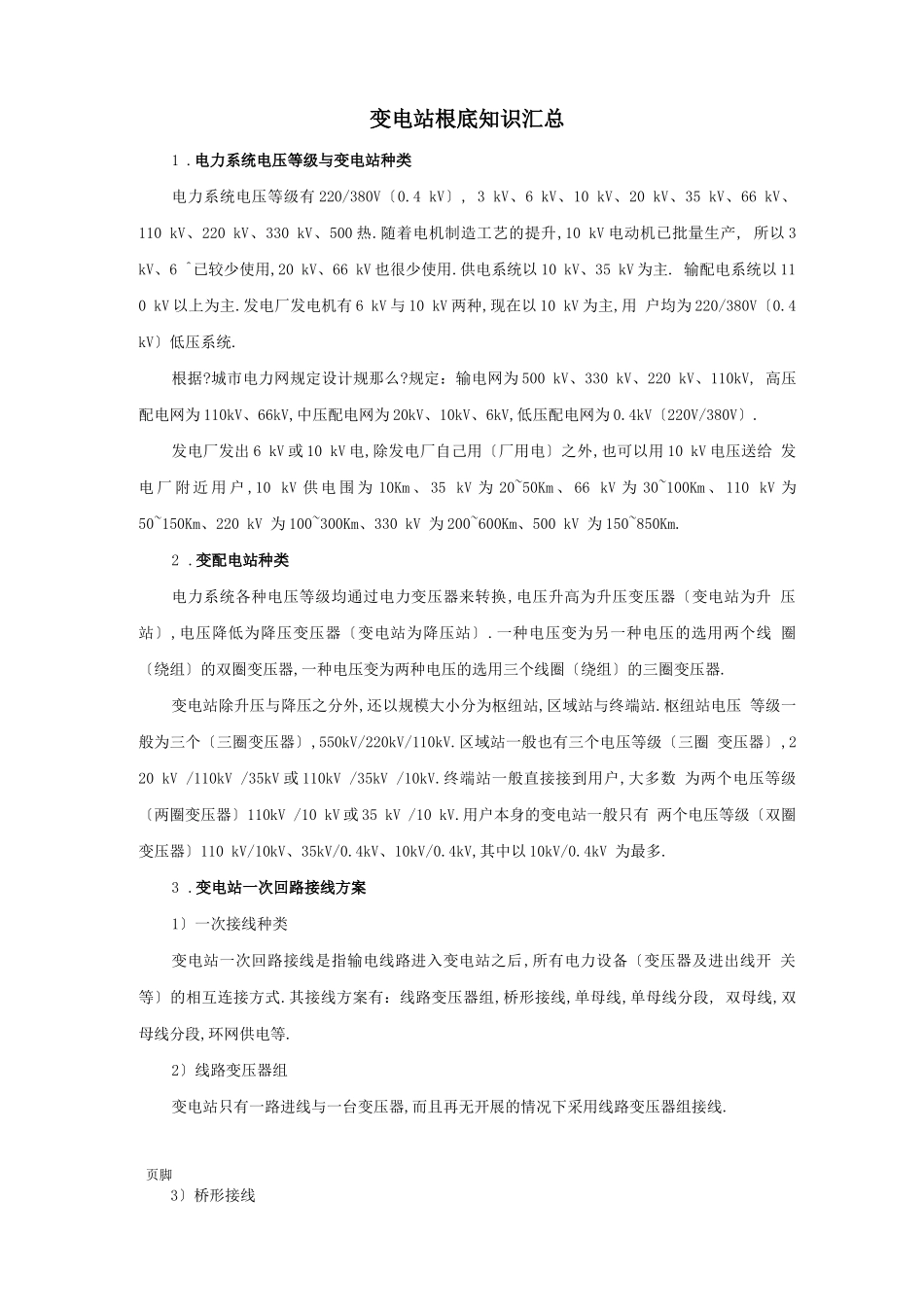

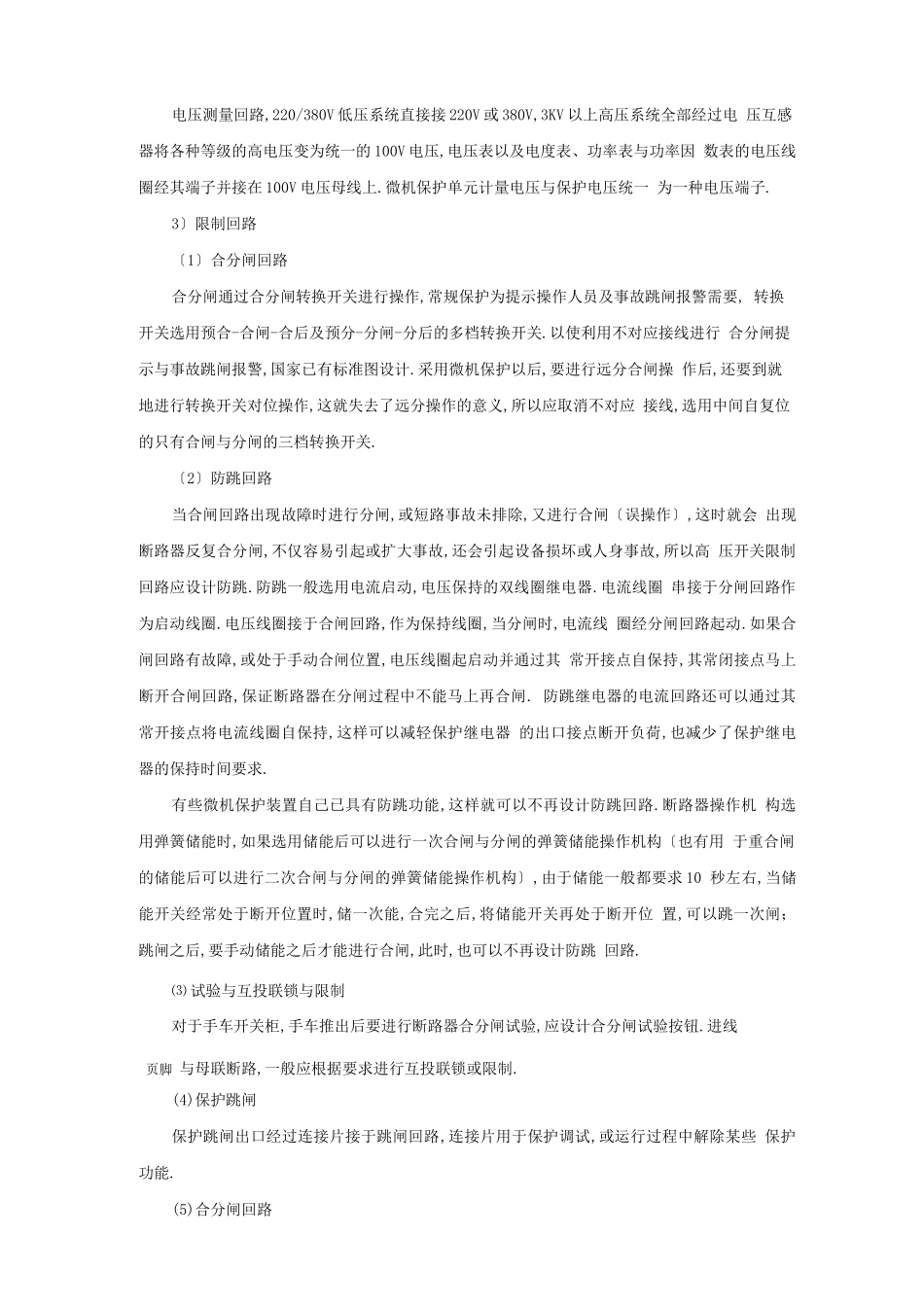

变电站根底知识汇总1 .电力系统电压等级与变电站种类电力系统电压等级有 220/380V〔0.4 kV〕, 3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、 110 kV、220 kV、330 kV、500 热.随着电机制造工艺的提升,10 kV 电动机已批量生产, 所以 3 kV、6 ^已较少使用,20 kV、66 kV 也很少使用.供电系统以 10 kV、35 kV 为主. 输配电系统以 110 kV 以上为主.发电厂发电机有 6 kV 与 10 kV 两种,现在以 10 kV 为主,用 户均为 220/380V〔0.4 kV〕低压系统.根据?城市电力网规定设计规那么?规定：输电网为 500 kV、330 kV、220 kV、110kV, 高压配电网为 110kV、66kV,中压配电网为 20kV、10kV、6kV,低压配电网为 0.4kV〔220V/380V〕.发电厂发出 6 kV 或 10 kV 电,除发电厂自己用〔厂用电〕之外,也可以用 10 kV 电压送给 发电 厂 附 近 用 户 ,10 kV 供 电 围 为 10Km 、 35 kV 为 20~50Km 、 66 kV 为 30~100Km 、 110 kV 为 50~150Km、220 kV 为 100~300Km、330 kV 为 200~600Km、500 kV 为 150~850Km.2 .变配电站种类电力系统各种电压等级均通过电力变压器来转换,电压升高为升压变压器〔变电站为升 压站〕,电压降低为降压变压器〔变电站为降压站〕.一种电压变为另一种电压的选用两个线 圈〔绕组〕的双圈变压器,一种电压变为两种电压的选用三个线圈〔绕组〕的三圈变压器.变电站除升压与降压之分外,还以规模大小分为枢纽站,区域站与终端站.枢纽站电压 等级一般为三个〔三圈变压器〕,550kV/220kV/110kV.区域站一般也有三个电压等级〔三圈 变压器〕,220 kV /110kV /35kV 或 110kV /35kV /10kV.终端站一般直接接到用户,大多数 为两个电压等级〔两圈变压器〕110kV /10 kV 或 35 kV /10 kV.用户本身的变电站一般只有 两个电压等级〔双圈变压器〕110 kV/10kV、35kV/0.4kV、10kV/0.4kV,其中以 10kV/0.4kV 为最多.3 .变电站一次回路接线方案1〕一次接线种类变电站一次回路接线是指输电线路进入变电站之后,所有电力设备〔变压器及进出线开 关等〕的相互连接方式.其接线方案有：线路变压器组,桥形接线,单母线,单母线分段, 双母线,双母线分段,环网供电等.2〕线路变压器组变电站只有一路进线与一台变压器,而且再无开展的情况下采用线路变压器组接线.页脚3〕桥形接线有两路进线、两台变压器,而且再没有开展的情况下,采用桥形接线.针对变压器,联 络断...
