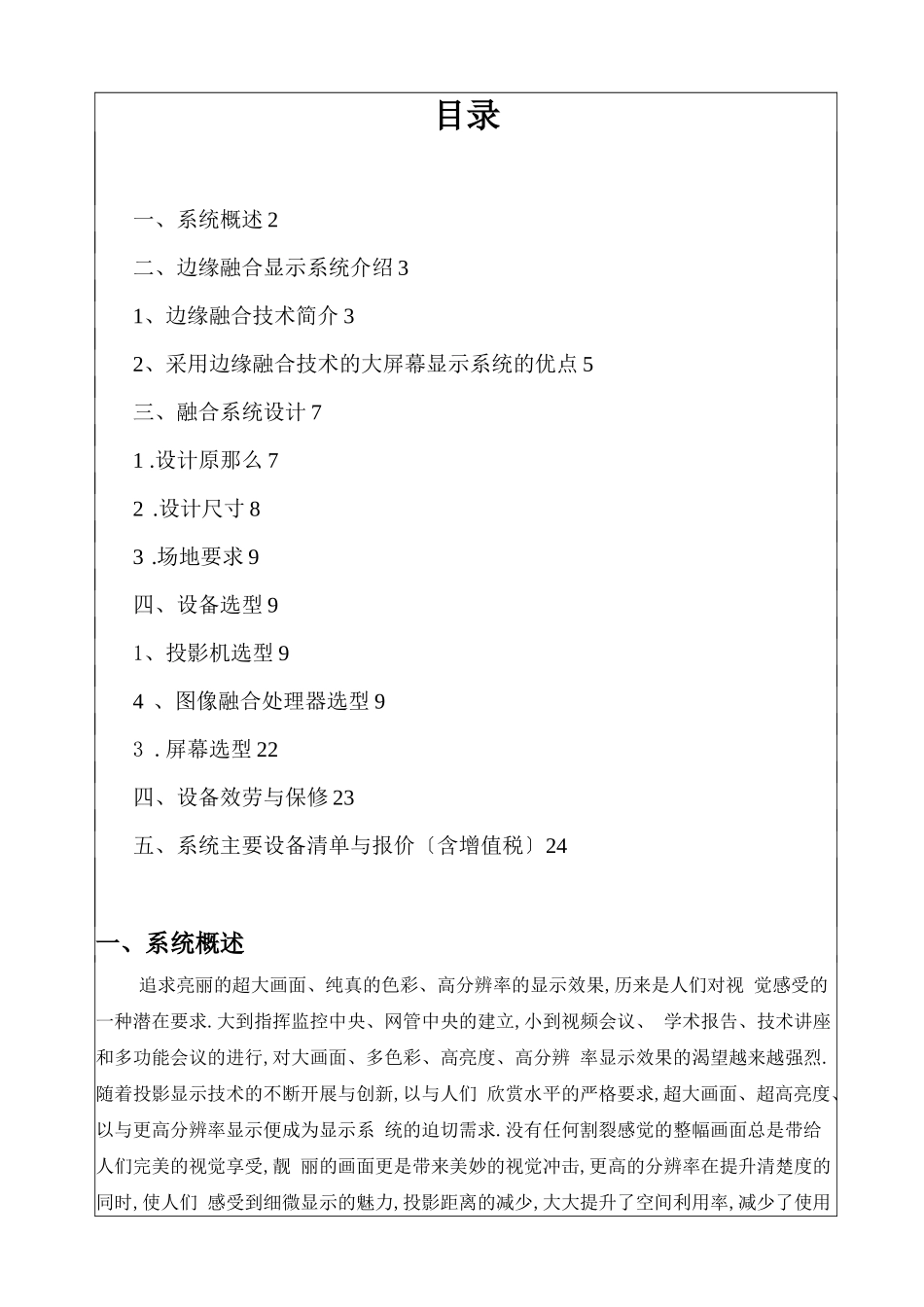

10Mx3M 大屏幕投影融合系统解决方案XX 交大慧谷信息产业股份 XX目录一、系统概述 2二、边缘融合显示系统介绍 31、边缘融合技术简介 32、采用边缘融合技术的大屏幕显示系统的优点 5三、融合系统设计 71 .设计原那么 72 .设计尺寸 83 .场地要求 9四、设备选型 91、投影机选型 94 、图像融合处理器选型 93 .屏幕选型 22四、设备效劳与保修 23五、系统主要设备清单与报价〔含增值税〕24一、系统概述追求亮丽的超大画面、纯真的色彩、高分辨率的显示效果,历来是人们对视 觉感受的一种潜在要求.大到指挥监控中央、网管中央的建立,小到视频会议、 学术报告、技术讲座和多功能会议的进行,对大画面、多色彩、高亮度、高分辨 率显示效果的渴望越来越强烈.随着投影显示技术的不断开展与创新,以与人们 欣赏水平的严格要求,超大画面、超高亮度、以与更高分辨率显示便成为显示系 统的迫切需求.没有任何割裂感觉的整幅画面总是带给人们完美的视觉享受,靓 丽的画面更是带来美妙的视觉冲击,更高的分辨率在提升清楚度的同时,使人们 感受到细微显示的魅力,投影距离的减少,大大提升了空间利用率,减少了使用 本钱.然而传统的电视墙、投影硬拼接屏和箱体拼接墙等很难满足人们在这方面 的要求.最近迅速崛起的大屏幕数字化边缘融合投影显示技术,正在逐步成为适 应这一需求的有效途径.通过边缘融合大屏幕投影显示技术,可以实现完美的大 画面、高亮度、高分辨率的显示效果.本系统设计方案的可行性和良好的效果,能完全满足或超过用户的需求, 重要的是所选设备与系统的技术是目前最先进、最成熟、最可靠的,并且使用方 便易操作,可以充分满足用户现在与将来开展的信息显示的需求.二、边缘融合显示系统介绍1、边缘融合技术简介边缘融合技术就是将一组投影机投射出的画面进行边缘重叠, 并通过融合消影技术显示出一个没有缝隙更加明亮、超大、高分辨率 的整幅画面,画面的效果如同一台投影机投射的画质.当两台或多台 投影机组合投射一幅画面时,会有一局部影像灯光重叠,边缘融合技 术最主要的功能就是把两台投影机重叠局部的灯光亮度逐渐调低,使 整幅画面的亮度一致.多通道大屏幕投影技术经历了三个开展阶段：硬边拼接、重叠 拼接和边缘融合拼接,下面以两台投影机组成的大屏幕投影系统为例 予以说明.令硬边拼接〔又称简单拼接〕：两台投影仪的边沿对齐,无重叠 局部.显示效果上表现为：整幅画面被一道缝隙分割开.如果投影仪 边缘未做亮度增...
