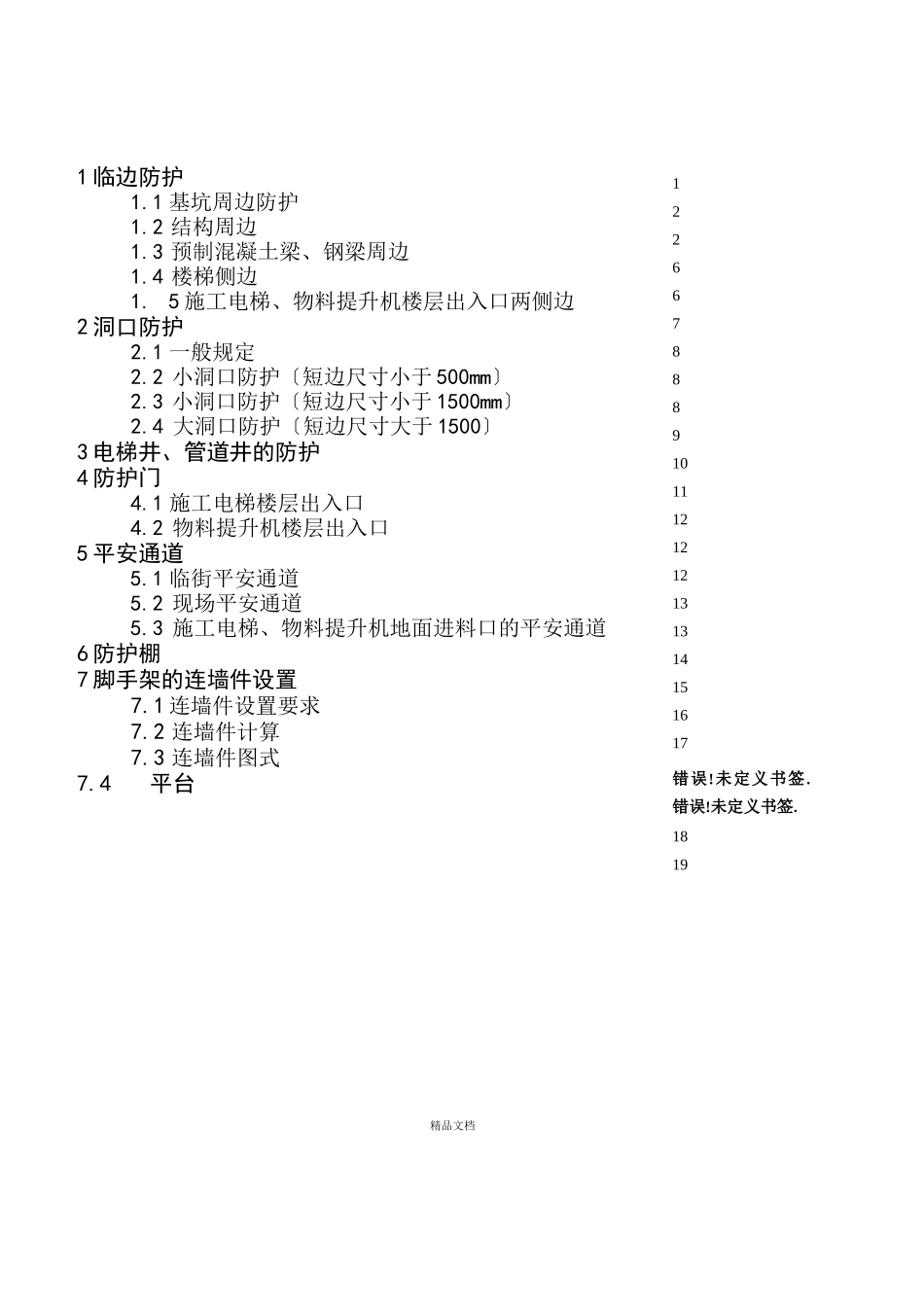

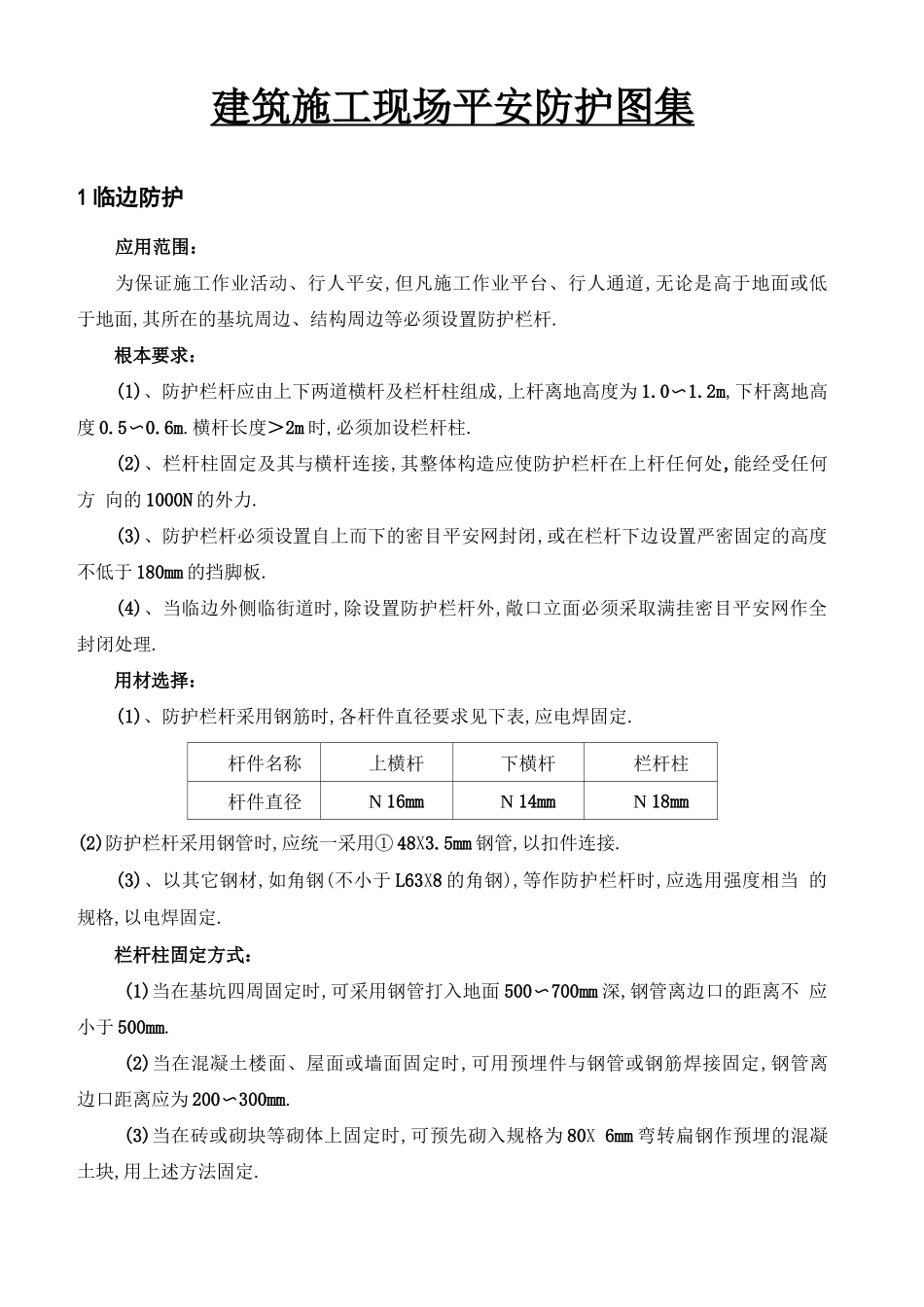

建筑施工现场平安防护图集洛阳成翔建筑工程2021 年 10 月精品文档1 临边防护1.1 基坑周边防护1.2 结构周边1.3 预制混凝土梁、钢梁周边1.4 楼梯侧边1. 5 施工电梯、物料提升机楼层出入口两侧边2 洞口防护2.1 一般规定2.2 小洞口防护〔短边尺寸小于 500mm〕2.3 小洞口防护〔短边尺寸小于 1500mm〕2.4 大洞口防护〔短边尺寸大于 1500〕3 电梯井、管道井的防护4 防护门4.1 施工电梯楼层出入口4.2 物料提升机楼层出入口5 平安通道5.1 临街平安通道5.2 现场平安通道5.3 施工电梯、物料提升机地面进料口的平安通道6 防护棚7 脚手架的连墙件设置7.1 连墙件设置要求7.2 连墙件计算7.3 连墙件图式7.4平台精品文档12266788891011121212131314151617错误!未定义书签. 错误!未定义书签.1819建筑施工现场平安防护图集1 临边防护应用范围：为保证施工作业活动、行人平安,但凡施工作业平台、行人通道,无论是高于地面或低 于地面,其所在的基坑周边、结构周边等必须设置防护栏杆.根本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为 1.0〜1.2m,下杆离地高 度 0.5〜0.6m.横杆长度＞2m 时,必须加设栏杆柱.(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方 向的 1000N 的外力.(3)、防护栏杆必须设置自上而下的密目平安网封闭,或在栏杆下边设置严密固定的高度 不低于 180mm 的挡脚板.(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目平安网作全 封闭处理.用材选择：(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定.杆件名称上横杆下横杆栏杆柱杆件直径N 16mmN 14mmN 18mm(2)防护栏杆采用钢管时,应统一采用① 48X3.5mm 钢管,以扣件连接.(3)、以其它钢材,如角钢(不小于 L63X8 的角钢),等作防护栏杆时,应选用强度相当 的规格,以电焊固定.栏杆柱固定方式：(1)当在基坑四周固定时,可采用钢管打入地面 500〜700mm 深,钢管离边口的距离不 应小于 500mm.(2)当在混凝土楼面、屋面或墙面固定时,可用预埋件与钢管或钢筋焊接固定,钢管离 边口距离应为 200〜300mm.(3)当在砖或砌块等砌体上固定时,可预先砌入规格为 80X 6mm 弯转扁钢作预埋的混凝 土块,用上述方法固定.精品文档1.1 基坑周边防护1.2 结构周边1.2.1 结构周边防护栏杆搭设立面图示1.2.2 结构周边防护栏杆搭设平面图示根据结构特点不同,平安防护设施的平面布置也不同,具...
