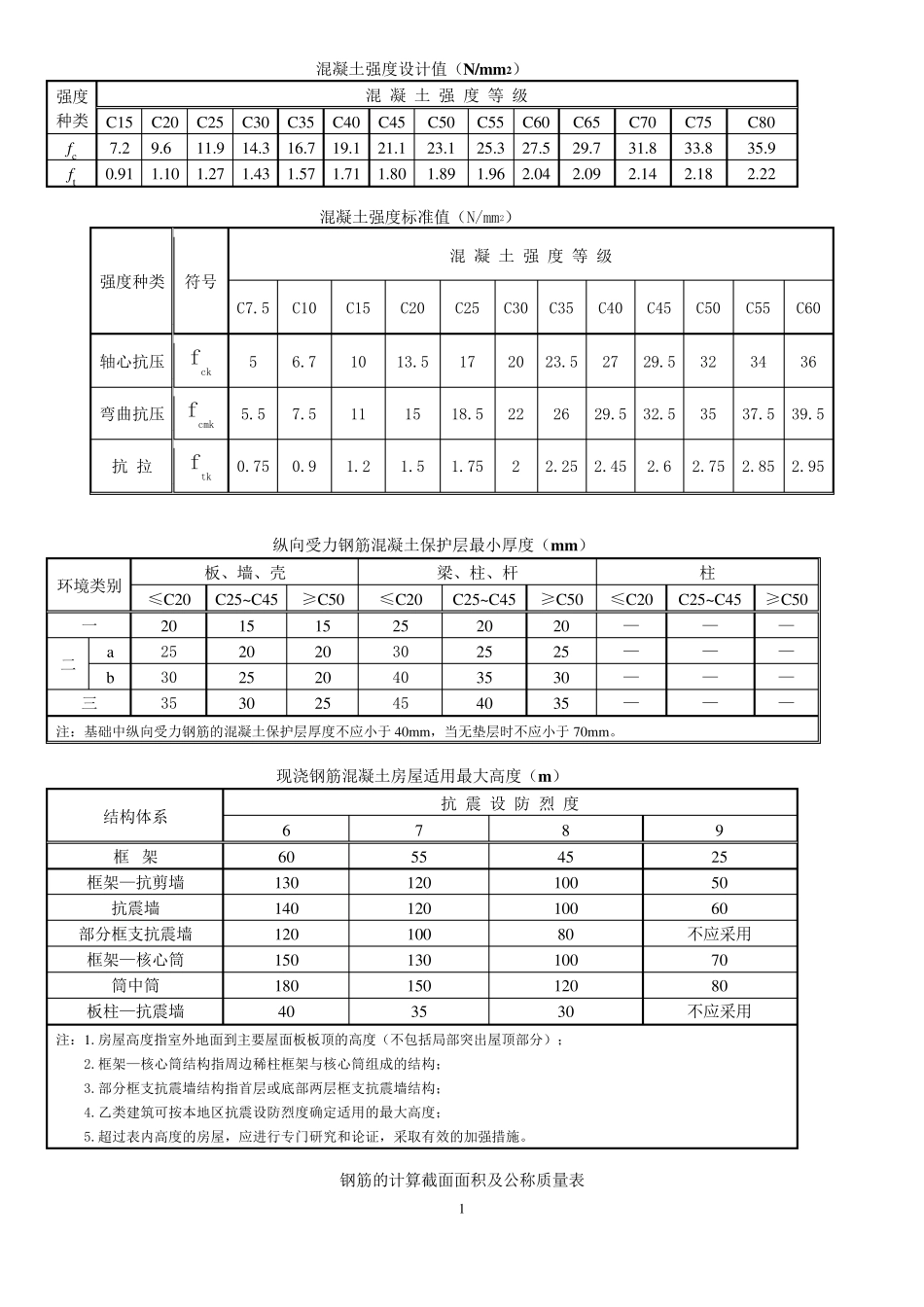

新规范最全构造配筋表_第1页
1/12

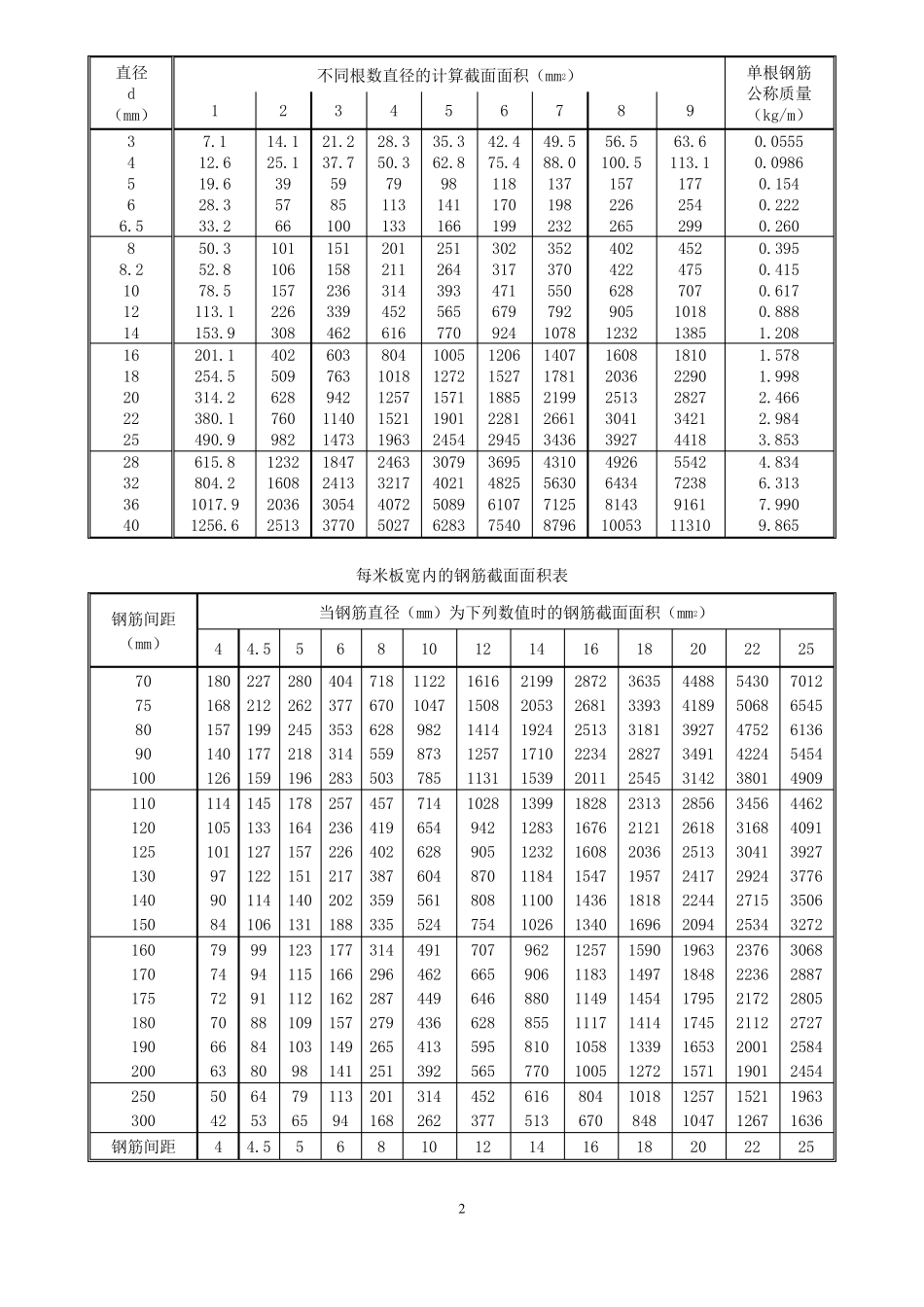

新规范最全构造配筋表_第2页
2/12

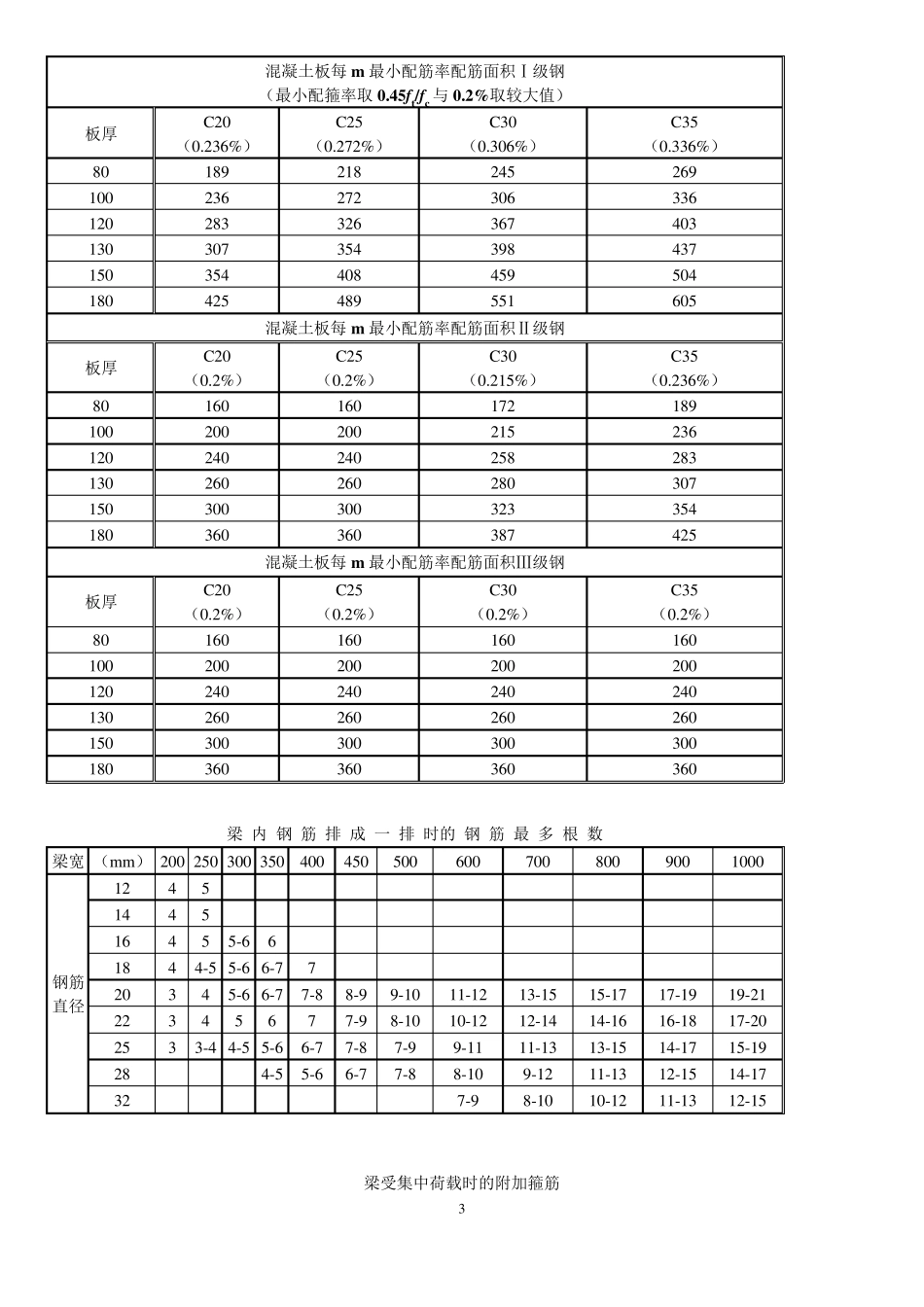

新规范最全构造配筋表_第3页
3/12
1 混凝土强度设计值(N/mm2) 强度 种类 混 凝 土 强 度 等 级 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80 fc 7.2 9.6 11.9 14.3 16.7 19.1 21.1 23.1 25.3 27.5 29.7 31.8 33.8 35.9 ft 0.91 1.10 1.27 1.43 1.57 1.71 1.80 1.89 1.96 2.04 2.09 2.14 2.18 2.22 混凝土强度标准值(N/mm2) 强度种类 符号 混 凝 土 强 度 等 级 C7.5 C10 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 轴心抗压 fck 5 6.7 10 13.5 17 20 23.5 27 29.5 32 34 36 弯曲抗压 fcmk 5.5 7.5 11 15 18.5 22 26 29.5 32.5 35 37.5 39.5 抗 拉 ftk 0.75 0.9 1.2 1.5 1.75 2 2.25 2.45 2.6 2.75 2.85 2.95 纵向受力钢筋混凝土保护层最小厚度(mm) 环境类别 板、墙、壳 梁、柱、杆 柱 ≤C20 C25~ C45 ≥C50 ≤C20 C25~ C45 ≥C50 ≤C20 C25~ C45 ≥C50 一 20 15 15 25 20 20 — — — 二 a 25 20 20 30 25 25 — — — b 30 25 20 40 35 30 — — — 三 35 30 25 45 40 35 — — — 注:基础中纵向受力钢筋的混凝土保护层厚度不应小于 40mm,当无垫层时不应小于 70mm。 现浇钢筋混凝土房屋适用最大高度(m) 结构体系 抗 震 设 防 烈 度 6 7 8 9 框 架 60 55 45 25 框架—抗剪墙 130 120 100 50 抗震墙 140 120 100 60 部分框支抗震墙 120 100 80 不应采用 框架—核心筒 150 130 100 70 筒中筒 180 150 120 80 板柱—抗震墙 40 35 30 不应采用 注:1.房屋高度指室外地面到主要屋面板板顶的高度(不包括局部突出屋顶部分); 2.框架—核心筒结构指周边稀柱框架与核心筒组成的结构; 3.部分框支抗震墙结构指首层或底部两层框支抗震墙结构; 4.乙类建筑可按本地区抗震设防烈度确定适用的最大高度; 5.超过表内高度的房屋,应进行专门研究和论证,采取有效的加强措施。 钢筋的计算截面面积及公称质量表 2 直径 d (mm) 不同根数直径的计算截面面积(mm2) 单根钢筋 公称质量 (kg/m) 1 2 3 4 5 6 7 8 9 3 4 5 6 6.5 7.1 12.6 19.6 28.3 33.2 14.1 25.1 39 57 66 21.2 37.7 59 85 100 28.3 50.3 79 113 133 35.3 62.8 98 141 166 42.4 75.4 118 170 199 49.5...
