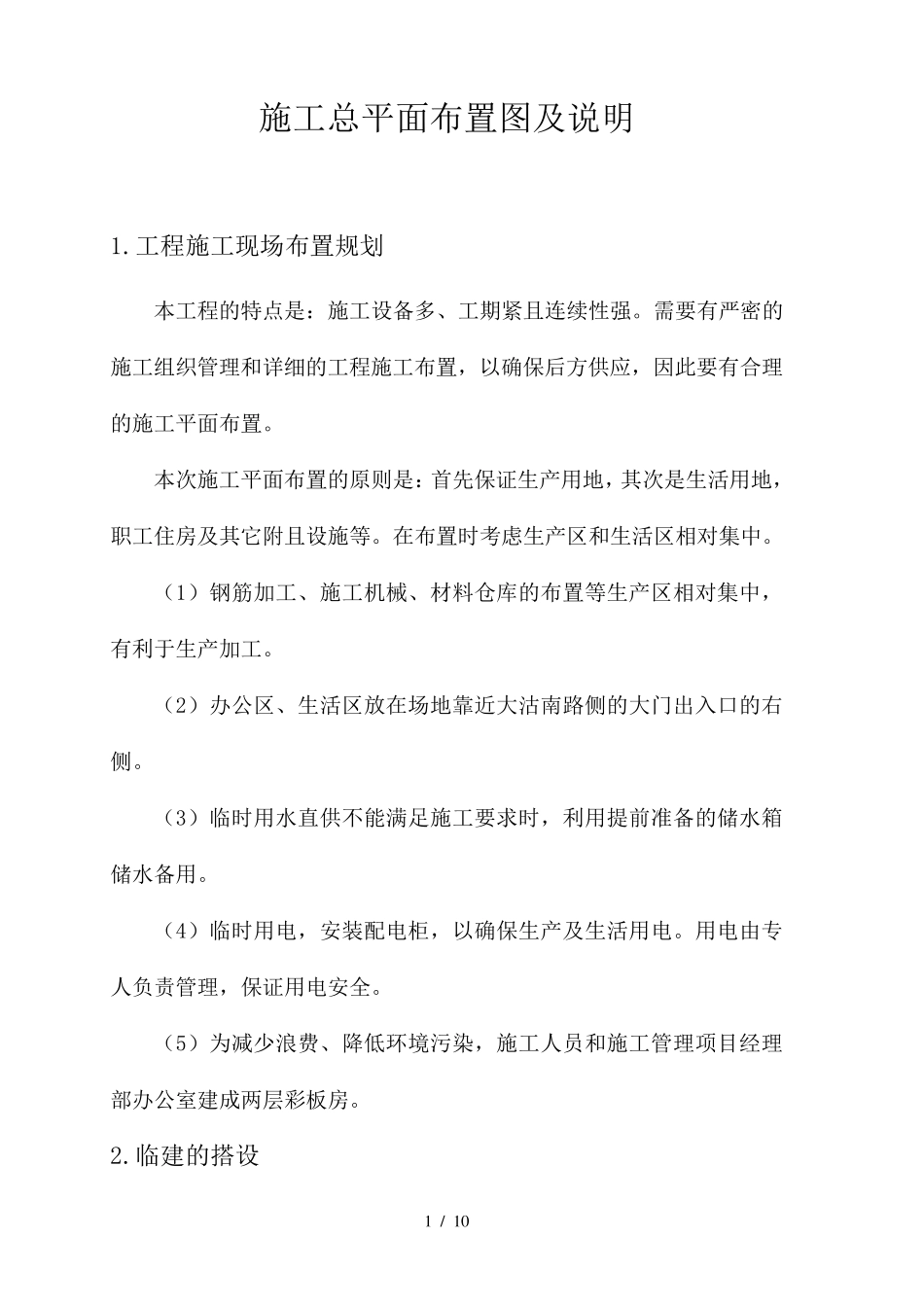

1 / 1 0 施工总平面布置图及说明 1.工程施工现场布置规划 本工程的特点是：施工设备多、工期紧且连续性强。需要有严密的施工组织管理和详细的工程施工布置，以确保后方供应，因此要有合理的施工平面布置。 本次施工平面布置的原则是：首先保证生产用地，其次是生活用地，职工住房及其它附且设施等。在布置时考虑生产区和生活区相对集中。 （1）钢筋加工、施工机械、材料仓库的布置等生产区相对集中，有利于生产加工。 （2）办公区、生活区放在场地靠近大沽南路侧的大门出入口的右侧。 （3）临时用水直供不能满足施工要求时，利用提前准备的储水箱储水备用。 （4）临时用电，安装配电柜，以确保生产及生活用电。用电由专人负责管理，保证用电安全。 （5）为减少浪费、降低环境污染，施工人员和施工管理项目经理部办公室建成两层彩板房。 2.临建的搭设 2 / 1 0 2.1 活动房搭设的基本要求 （1）按照施工现场总平面图位置布置，符合安全、消防要求。 （2）搭设活动房，必须符合坚固、安全、防潮、保暖、通风明亮。 （3）活动房应确保主体结构安全，设施完好。 （4）活动房搭设高度不宜超过两层。 2.2 活动房搭设的加固措施 （1）活动房阳台增设40×40 方管为抗风柱，柱与柱之间有 30×30 的角铁电焊连接，屋面顶板自上而下用 125 ㎜自攻螺丝与角铁固定。 （2）为了防止冬天的雪荷载，在活动房屋顶中间设置40×60 方管横梁，以防大雪压垮屋顶。 2.3 施工准备 （1）按照总平面图要求清理活动房搭设场地。 （2）施工用电：本工程施工用电采用架空线，在总配电箱中引出，在施工现场设置三个配电箱，所有配电箱电源均从总配电箱中引出。 （3）施工技术准备：积极组织技术人员认真熟悉图纸，向所有作业人员进行搭设方案交底。 （4）物资准备：按照施工进度计划安排组织货源，确定供应地点和 供应方式 ，在指 定地点按规 定进行储 存 和 保管。 3 / 1 0 （5）劳动力准备：组织精干的施工队伍，安排有施工经验的人员参加施工，合理组织劳动力，在施工前进行安全、防火和文明施工等教育。 2.4 现场安装 （1） 安装准备： 1）现场堆放彩钢夹芯板和轻钢构件，垫木间距不应大于 1.5m，上下垫木应对齐，支点处外挑长度不应大于 1.0m，堆放高度不应大于1.5m； 2）现场堆放彩钢夹芯板，应有遮阳、防雨雪及防火措施； 3）混凝土地圈梁应平整、顺直，随浇随光，并应两次净面。 （2）结构工程的安装顺序：...
