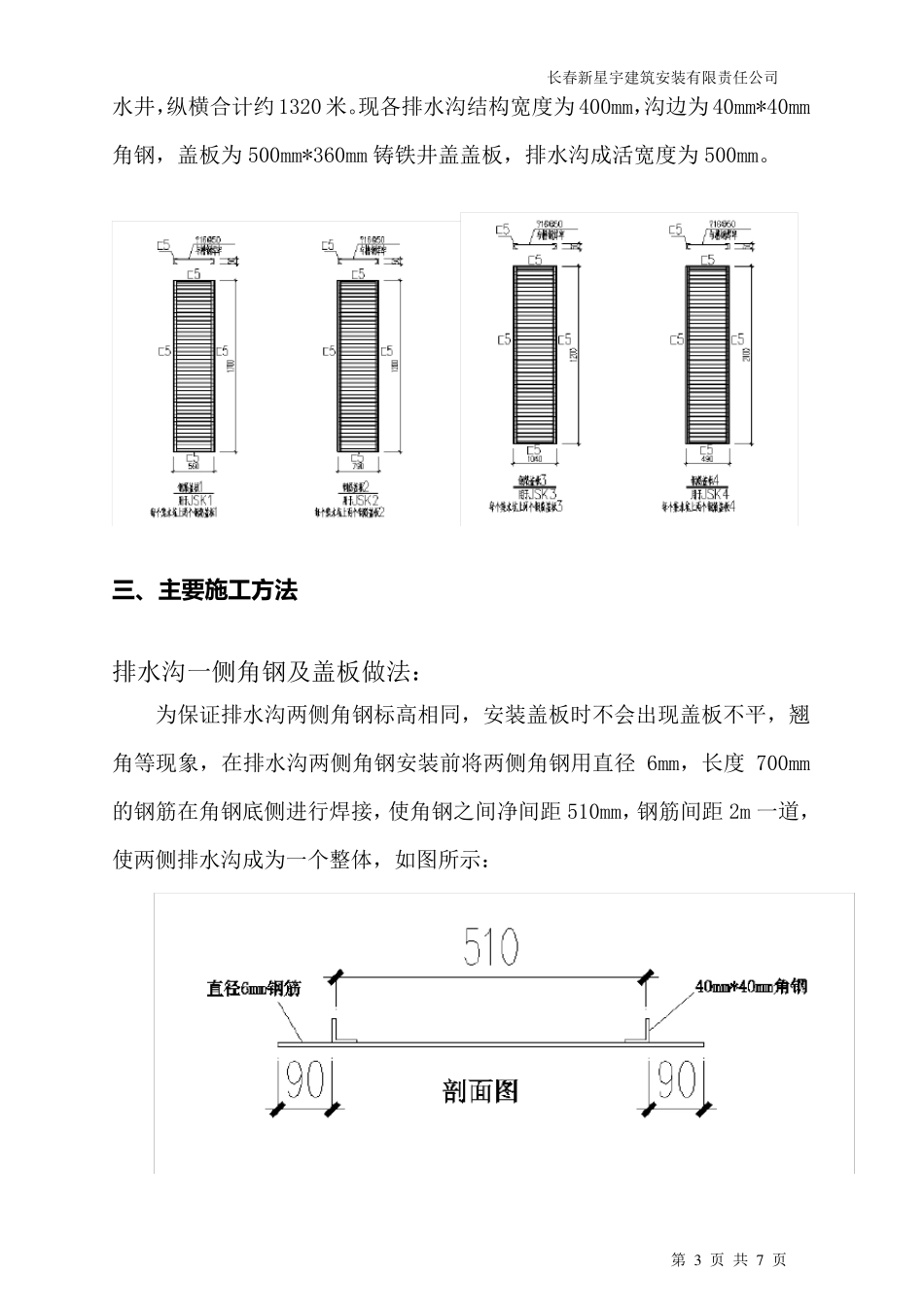

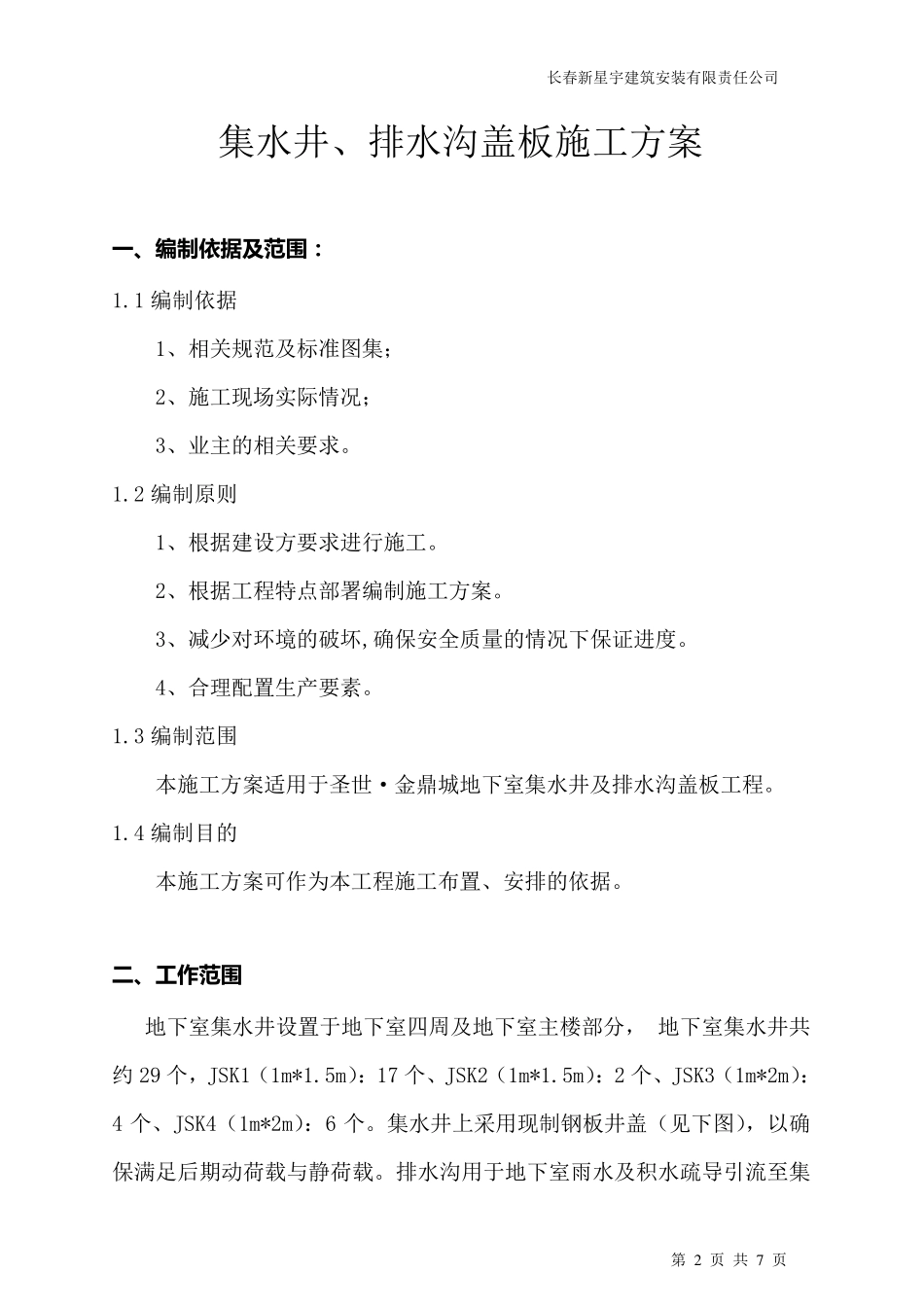

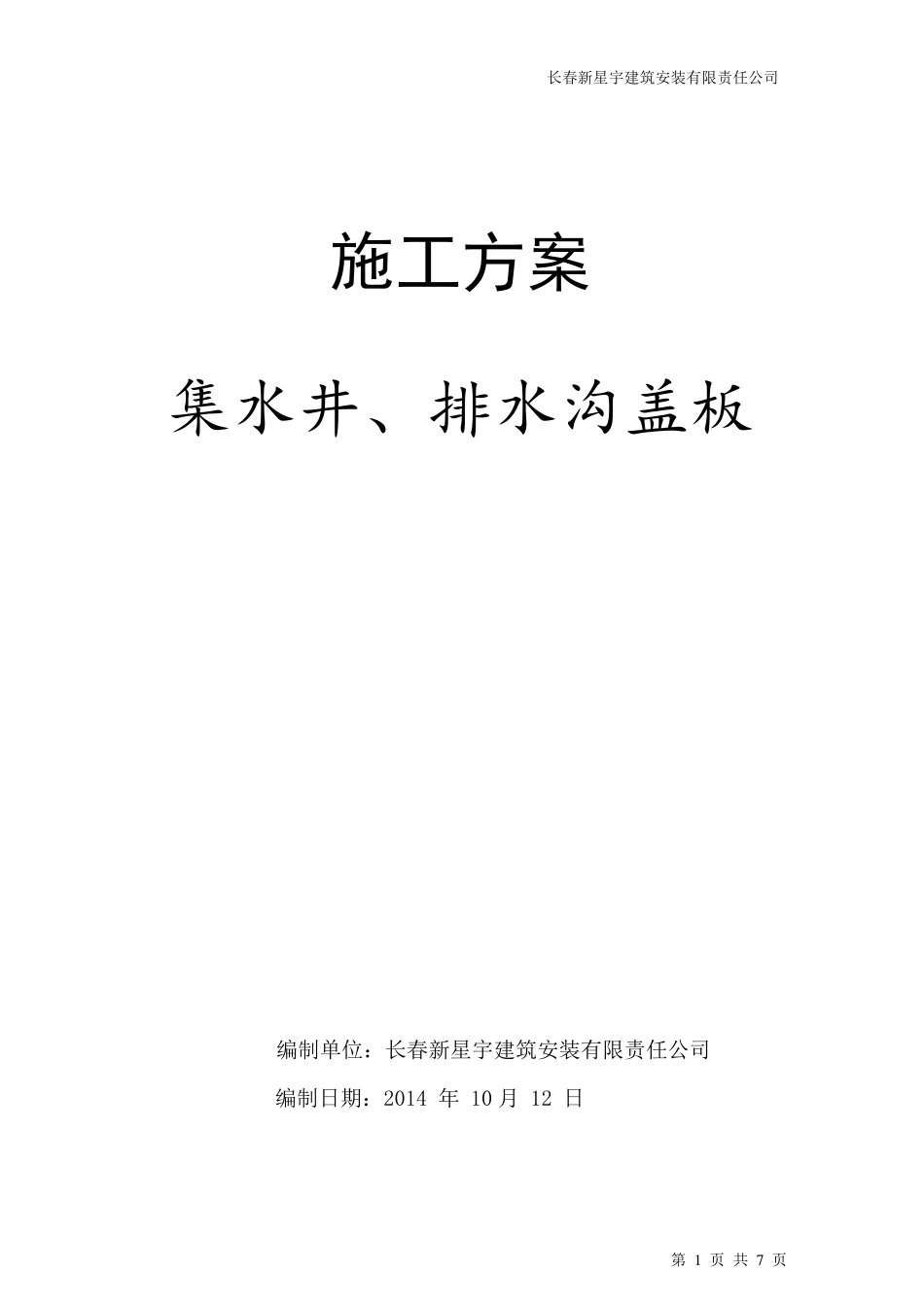

长春新星宇建筑安装有限责任公司 第 1 页 共 7 页 施工方案 集水井、排水沟盖板 编制单位：长春新星宇建筑安装有限责任公司 编制日期：2014 年 10 月 12 日 长春新星宇建筑安装有限责任公司 第 2 页 共 7 页 集水井、排水沟盖板施工方案 一 、编制依据及范围： 1.1 编制依据 1、相关规范及标准图集； 2、施工现场实际情况； 3、业主的相关要求。 1.2 编制原则 1、根据建设方要求进行施工。 2、根据工程特点部署编制施工方案。 3、减少对环境的破坏,确保安全质量的情况下保证进度。 4、合理配置生产要素。 1.3 编制范围 本施工方案适用于圣世·金鼎城地下室集水井及排水沟盖板工程。 1.4 编制目的 本施工方案可作为本工程施工布置、安排的依据。 二、工作范围 地下室集水井设置于地下室四周及地下室主楼部分， 地下室集水井共约 29 个，JSK1（1m*1.5m）：17 个、JSK2（1m*1.5m）：2 个、JSK3（1m*2m）：4 个、JSK4（1m*2m）：6 个。集水井上采用现制钢板井盖（见下图），以确保满足后期动荷载与静荷载。排水沟用于地下室雨水及积水疏导引流至集 长春新星宇建筑安装有限责任公司 第 3 页 共 7 页 水井，纵横合计约1320 米。现各排水沟结构宽度为 400mm，沟边为 40mm*40mm角钢，盖板为 500mm*360mm 铸铁井盖盖板，排水沟成活宽度为 500mm。 三 、主要施工方法 排水沟一侧角钢及盖板做法： 为保证排水沟两侧角钢标高相同，安装盖板时不会出现盖板不平，翘角等现象，在排水沟两侧角钢安装前将两侧角钢用直径 6mm，长度 700mm的钢筋在角钢底侧进行焊接，使角钢之间净间距 510mm，钢筋间距 2m 一道，使两侧排水沟成为一个整体，如图所示： 长春新星宇建筑安装有限责任公司 第 4 页 共 7 页 排水沟排水断面设计为250mm*600mm，现前期已施工完毕的排水沟断面尺寸为400mm*600mm。预计在前期的排水沟内侧用标准粘土砖砌墙，以满足业主要求。 组砌方法应符合规范的规定，同一道墙体严禁有两种以上的砌筑形成，并不得有通缝。砌体宜采用通顺砌筑法砌筑。砌体与原排水沟用水泥MU5的水泥砂浆灌缝。砌体表面与侧面用MU7.5 砂浆抹平。 砌体完成后将水沟底部混凝土找平、清除沟底杂物。 在排水沟上安装350*500 的球墨铸铁井盖，井盖采用MU5 水泥砂浆接口。 排水沟截面如下图所示： 长春新星宇建筑安装有限责任公司 第 5 页 共 7 页 集水井盖板做法： 目前本地下...
