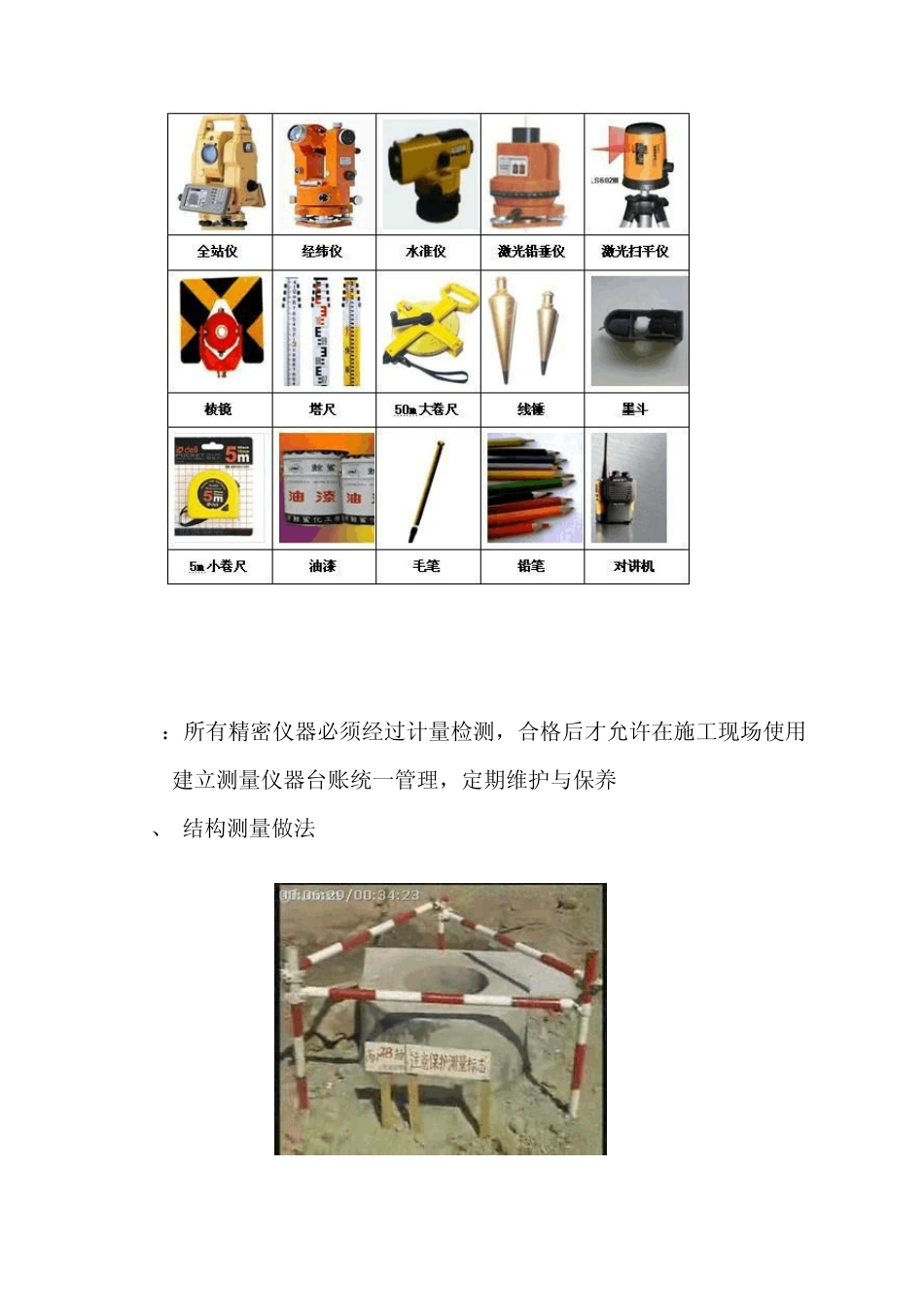

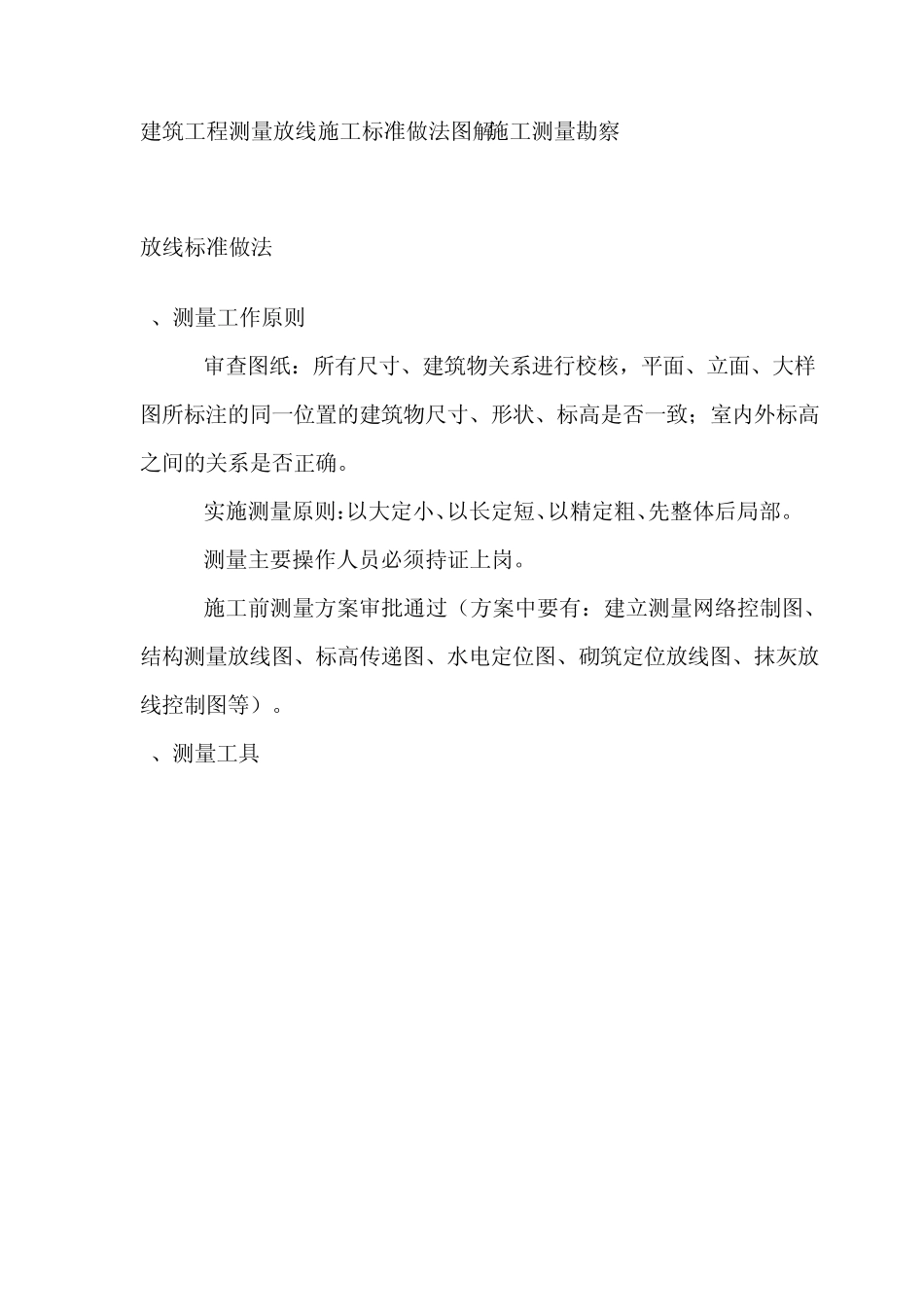

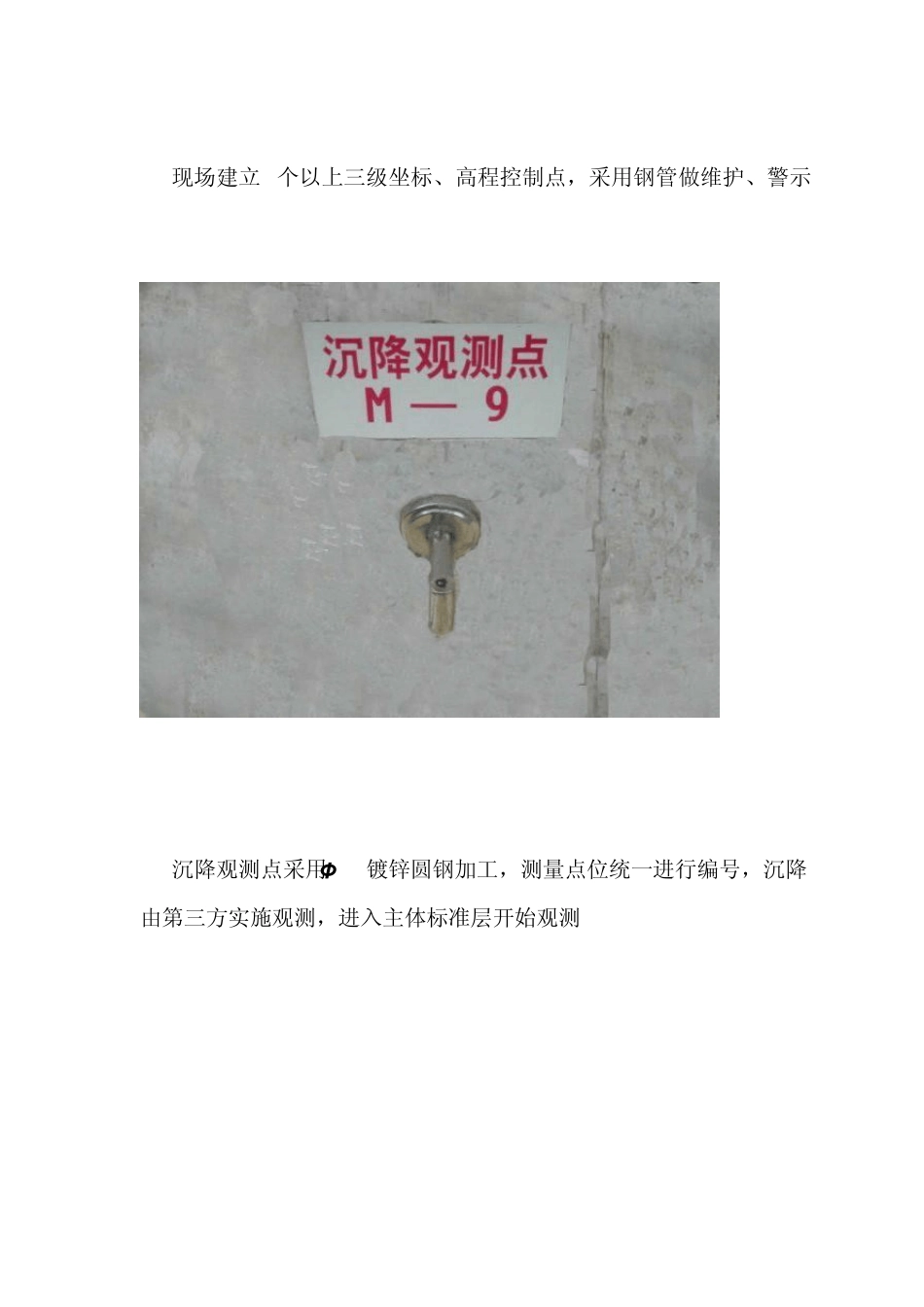

建筑工程测量放线施工标准做法图解(施工测量勘察) 放线标准做法 1、测量工作原则 审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。 实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。 测量主要操作人员必须持证上岗。 施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。 2、测量工具 A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用 A2:建立测量仪器台账统一管理，定期维护与保养 3、 结构测量做法 A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示 A4:沉降观测点采用Φ 20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测 A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动 A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实 A7: 建立方格网控制图，占地面积≤1万 m2方格网间距10m；占地面积≥1万 m2方格网间距20m，地形复杂的可适当调整 A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点 A9:施工单位在完成建筑定位、轴线引测后报监理公司复核 A10:基础施工轴线引测采用龙门桩 A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个 A12:所有主控线、轴线交叉位置必须采用红油漆做好标识 A13:楼层内设置的传递点必须采用激光铅垂仪进行传递，严禁采用线锤投射控制线 A14: 结构放线采用双线控制，控制线与定位线间距按照300mm引测；轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测 A15:模板上弹出墙、梁控制线，采用扫平仪或经纬仪投测，严禁直接从梁模进行引测放线 A16:结构标高传递在塔吊、建筑物外墙上同时设置互相校对，每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核，并形成书面复核记录报监理公司备案，严禁利用钢管脚手架传递标高） A17:建筑物大角位置设置垂直度控制线，控制线距墙边100mm A18：模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线，线距离檐边300mm A19:结构墙体内预埋线盒采用结构控制线、结构1米线做精确定位 A20:模板安装完成后，按照装修图...
