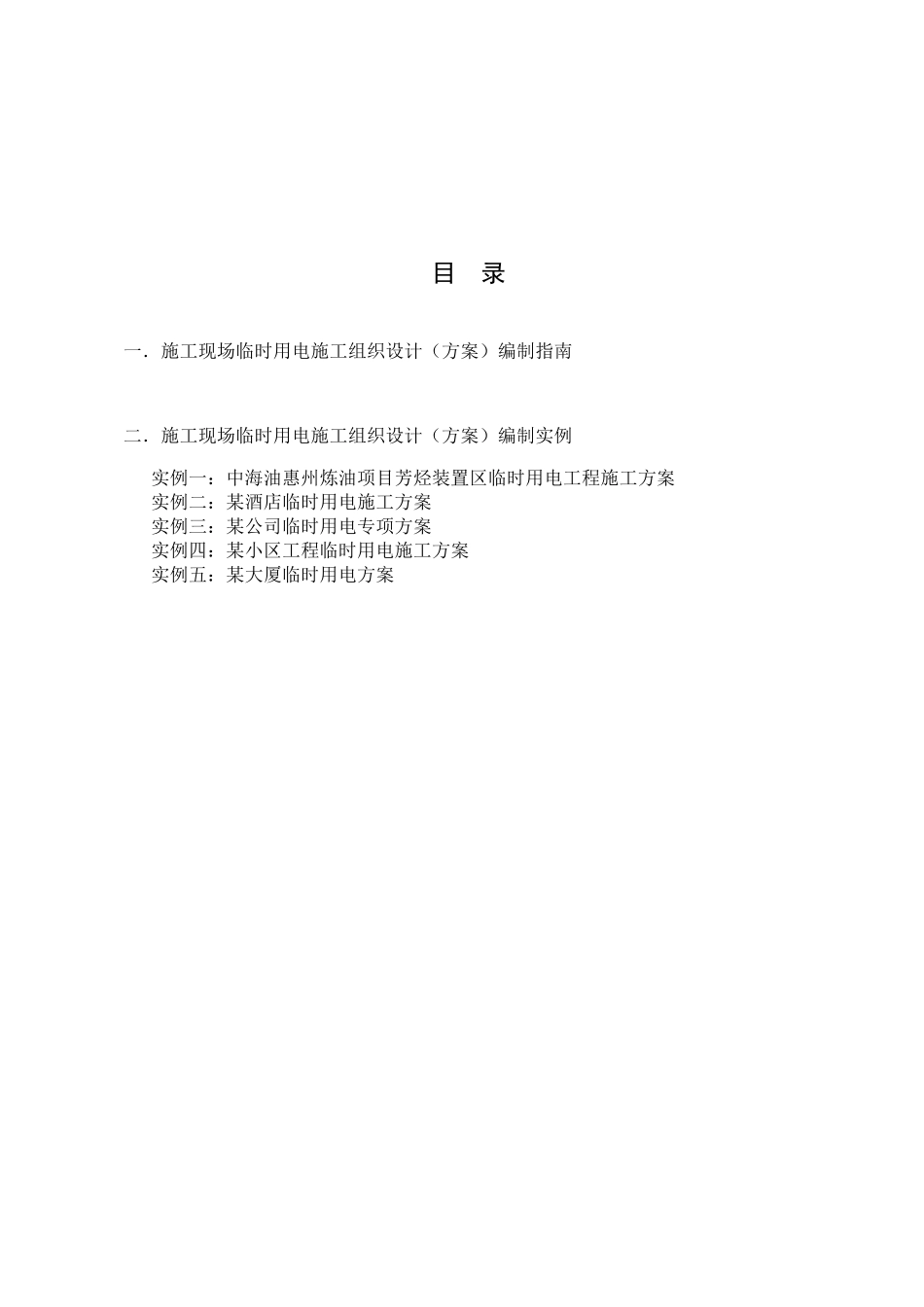

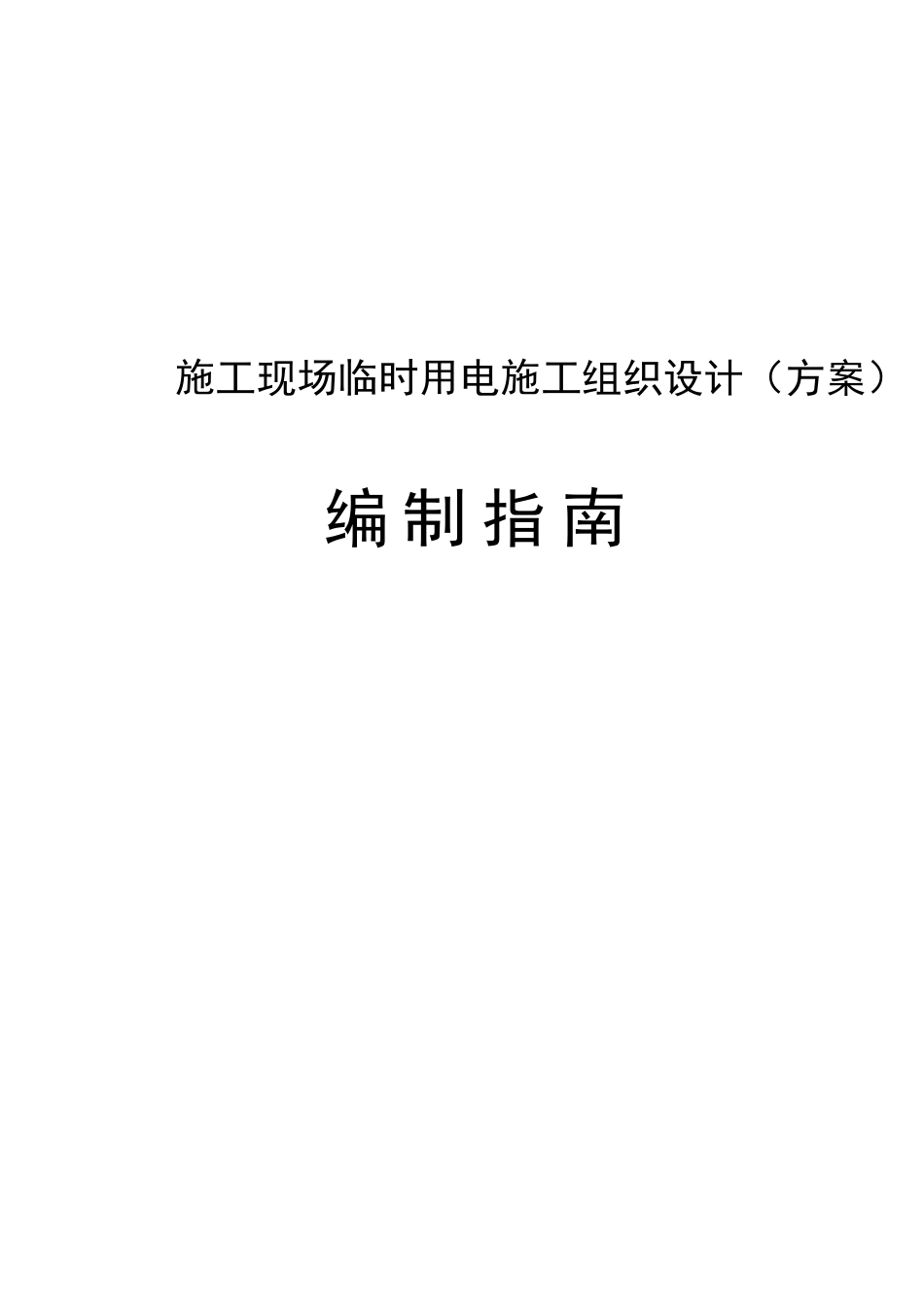

施工现场临时用电施工组织设计（方案） 编 制 指 南 目 录 一．施工现场临时用电施工组织设计（方案）编制指南 二．施工现场临时用电施工组织设计（方案）编制实例 实例一：中海油惠州炼油项目芳烃装置区临时用电工程施工方案 实例二：某酒店临时用电施工方案 实例三：某公司临时用电专项方案 实例四：某小区工程临时用电施工方案 实例五：某大厦临时用电方案 施工现场安全用电的管理,是安全生产文明施工的重要组成部分,临时用电施工组织设计也是施工组织设计的组成部分。根据《施工现场临时用电安全技术规范》JGJ46—××××的规定：临时用电设备在 5 台以上或设备总容量在 50kW 及 50kW 以上者，应编制临时用电施工组织设计。临时用电施工组织设计编制是否合理，不仅关系到施工用电的可靠性及用电人员的安全性，而且直接或间接地影响建设工程质量和进 度，它是建设工程开工前必须做好的一项重要工作。 由于施工临时用电从设计、安装到使用、维修都是施工单位自身的事情，故其管理工作尤为重要，为加强施工现场临时施工用电的管理，规范公司临时施工用电施工组织设计（方案）的编制，针对公司施工现场施工用电管理的需要制定本指南，供公司各施工现场编写临时用电施工组织设计（方案）时参考。 一、临时用电施工组织设计的步骤及方式 一个完整的施工用电组织设计应包括现场勘测、负荷计算、变电所设计、配电线路设计、配电装置设计、接地设计、防雷设计、外电防护措施、安全用电与电气防火措施、施工用电工程设计施工图等。 1、设计步骤 1）现场勘探，了解 工程概 况 ，掌 握 施工用电需要。 2）确 定电源 进线,变电所、配电室 、总配电箱 、分配电箱 等的位置及线路走 向 。（设备选 择 、线路设计和配电箱 、开关箱 设计时要充 分考虑 已 有 旧 设备、旧 电缆 和旧配电箱 的充 分利 用） 3）进行 负荷计算。 4）选 择 变压 器 容量、导 线截 面 和电器 的类 型 、规格 。 5）绘 制电气平 面 图、立 面 图和接线系统 图。 6）制定安全用电技术措施和电器 的防火措施。 2、采 用方式 在施工现场中 ，施工电源 的规模 与工程的大 小 相 适 应，可以很 大 ，也可以很 小 。施工用电供电一般 采 用下 列 方式 ： 1）小 型 现场（一般 指电源 的供电量在 200KW 以下 ，不单设供电变压 器 的现场），一般 采 用一路主 干 线供电，各支...
